450-480MHz频段SCADA八木遥测天线结构

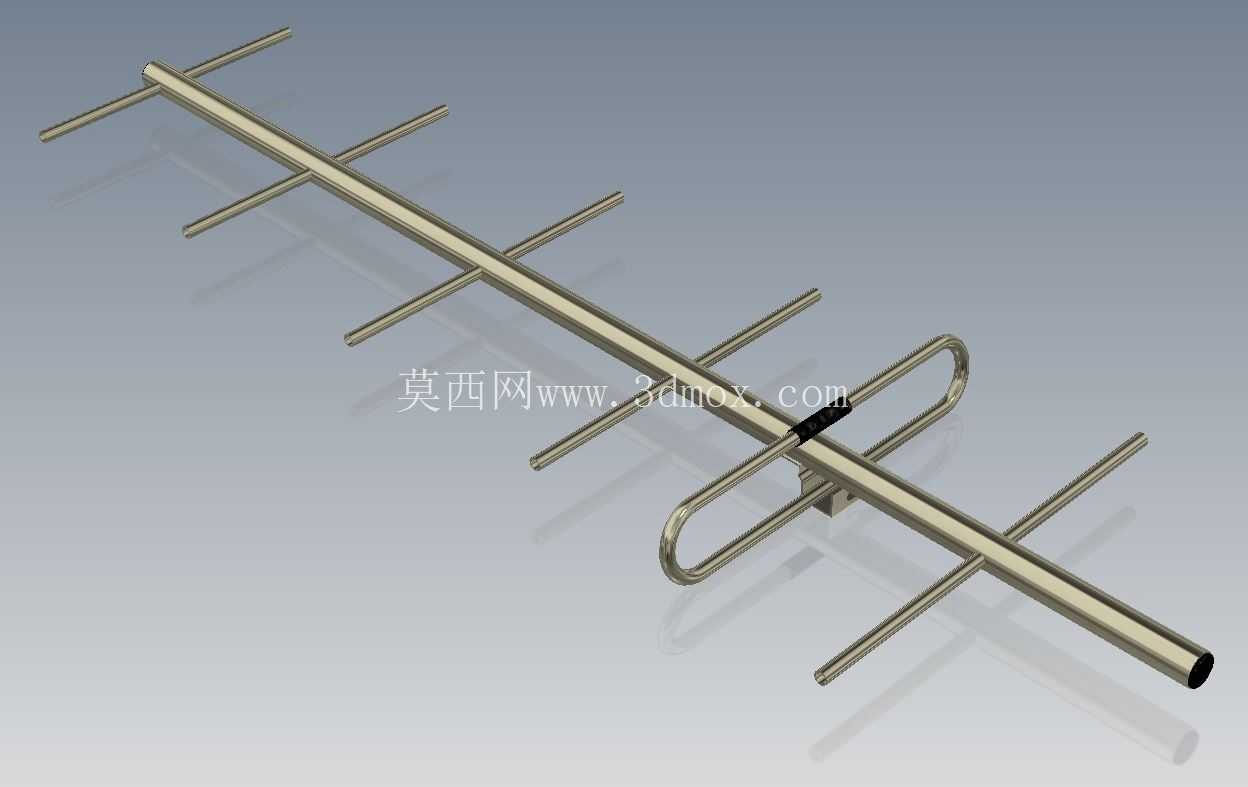

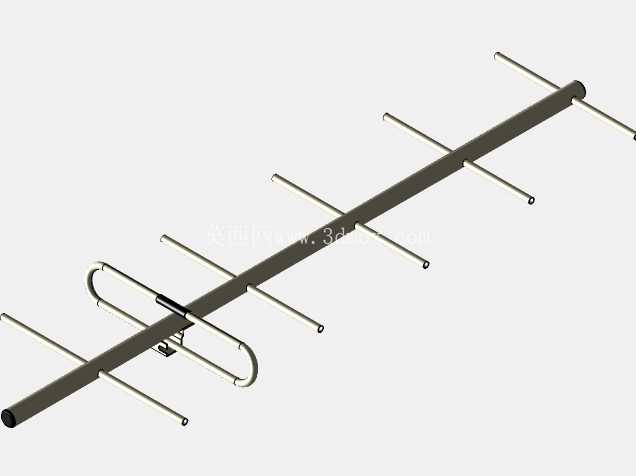

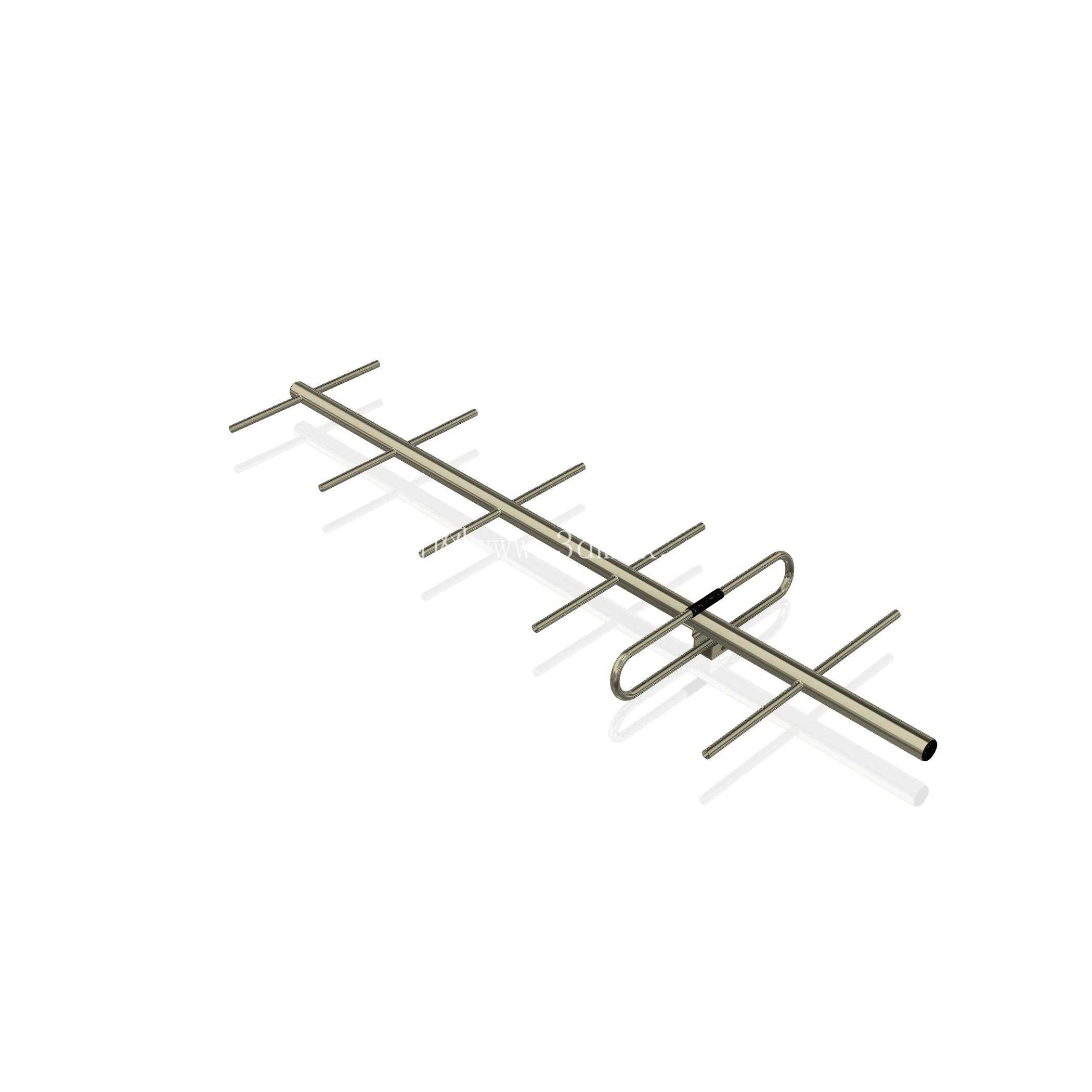

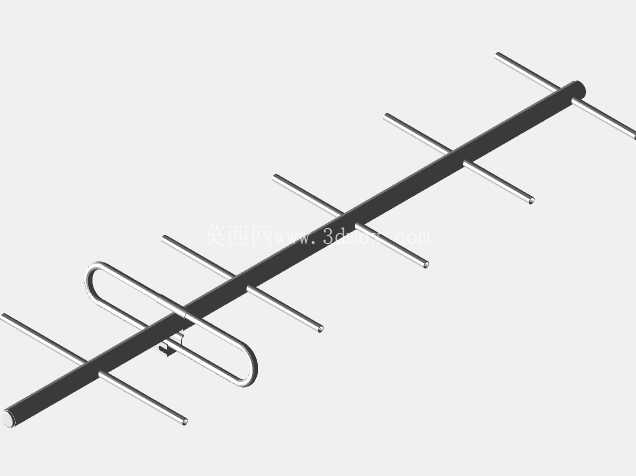

　　该定向天线结构针对450-480MHz超高频段设计，主要服务于工业现场SCADA系统的远程数据遥测、分布式站点信号回传场景，在油气田井组监控、水利水文遥测站、偏远厂区设备状态采集、电力配网终端数据传输等场景中应用广泛，这类场景普遍存在站点分布分散、有线布线成本高、遮挡物多信号衰减大的特点，需要定向高增益天线来提升信号传输的稳定性，降低弱信号导致的数据丢包问题。从结构设计来看，这款天线采用经典八木天线结构布局，主支撑梁采用空心金属圆管作为主体结构，一方面可以降低整体结构重量，减少户外安装时的抱杆承重负载，另一方面空心管内部可以穿设馈线线缆，避免馈线长期暴露在户外环境中出现老化、破损问题，同时也能减少馈线外露对天线辐射方向图的干扰。

　　沿主支撑梁轴向依次布置多根平行的引向振子，末端设置折合式反射振子，所有振子均采用与主梁同材质的金属圆棒加工，振子与主梁的连接位置经过精准的尺寸匹配，每根振子的长度、相邻振子之间的间距都经过对应频段的参数校核，保证天线在450-480MHz工作频段内的驻波比控制在合理区间，定向增益满足远距离信号传输要求。折合式反射振子的结构设计，相比单根反射振子能够更好地抑制后向辐射，提升天线的前后比，减少来自天线后方的杂波信号干扰，同时折合结构本身也具备更宽的工作带宽，能够覆盖整个设计频段的频率范围，避免频段边缘增益下降过快的问题。振子与主梁的连接采用焊接加定位卡箍的双重固定方式，焊接位置做了平滑过渡处理，避免尖锐边角导致的电场集中问题，同时也能提升户外长期使用时的结构强度，抵御大风、雨雪等恶劣天气带来的结构载荷。安装结构方面，主梁中部设置了通用的抱杆安装卡座，卡座采用U型螺栓配合压块的固定方式，能够适配不同直径的户外安装抱杆，安装时可以根据信号覆盖方向调整天线的俯仰角度与水平朝向，安装卡座与主梁之间设置了防滑齿结构，调整到位后锁紧螺栓即可保证天线姿态长期稳定，不会出现风载导致的角度偏移。

　　从安装边界尺寸来看，天线整体沿主梁轴向的长度控制在适配该频段的合理尺寸范围内，横向振子的最大延伸宽度满足户外安装的空间要求，不会占用过多的塔架或抱杆安装空间，整体结构重量较轻，单人即可完成现场安装作业，不需要额外的吊装辅助设备。在结构细节处理上，所有金属构件的边缘都做了倒圆角处理，没有尖锐的毛刺或棱角，一方面可以避免安装过程中划伤作业人员，另一方面也能减少尖端放电问题，提升雷雨天气下的使用安全性。主梁末端做了密封封堵处理，避免雨水、灰尘进入空心管内部，长期使用不会出现内部锈蚀、积水的问题，馈线从主梁靠近反射振子的一端引出，引出位置设置了防水胶圈，能够适配常规规格的射频馈线，保证接口位置的防水密封性能。

　　这类定向天线在实际使用中，相比全向天线能够将信号能量集中在指定的辐射方向上，相同发射功率下能够实现更远的传输距离，在站点与基站之间存在一定遮挡的情况下，也能通过调整天线指向获得更好的信号质量，非常适合工业场景下点位固定、传输方向明确的遥测数据传输需求。建模过程中对每一处振子的位置、长度都做了参数化设置，可以根据实际使用的频段微调参数，快速衍生出适配相邻频段的天线结构，所有连接结构的尺寸都按照通用工业安装标准设计，能够直接对接常规的户外安装配件，不需要额外定制安装件。
