直径700转600x600变径钣金结构设计

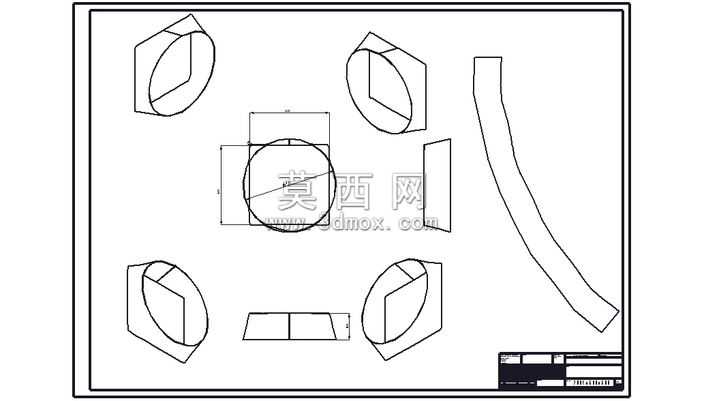

本作品为圆形截面转方形截面的变径过渡钣金构件，用于实现直径700mm圆形端口到600mm×600mm方形端口的平滑衔接，整体采用钣金工艺设计制作。建模阶段以SolidWorks为核心工具，首先确定两端口的空间位置与中心对齐基准，圆形端口位于构件上端，方形端口位于构件下端，两端口保持平行且中心轴线重合，保证流体或物料通过时的流向稳定性。建模过程中先绘制两端口的轮廓草图，圆形端口严格按照直径700mm的尺寸约束绘制，方形端口按照600mm边长的正方形轮廓绘制，随后通过放样折弯特征生成主体过渡曲面，放样过程中合理控制截面间的过渡路径，避免曲面出现褶皱、曲率突变等问题，保证钣金件成型后的表面平整度。针对钣金加工的工艺要求，建模时同步预留了合理的折弯余量与接缝位置，将整体拆分为多块可折弯加工的板件单元，每块板件的折弯半径根据板材厚度设置为符合钣金加工规范的数值，避免折弯时出现板材开裂问题。同时完成了各板件的展开图绘制，展开图中精准标注了各段轮廓尺寸、折弯线位置、折弯角度，为下料、折弯工序提供直接的加工依据。材质方面预设常用冷轧钢板材质参数，模拟板材的成型特性，验证折弯后的结构贴合度，确保各板件拼接后能够精准对齐两端口轮廓，接缝处预留焊接余量，满足后续焊接组装的工艺需求。设计过程中重点优化了过渡段的曲面曲率，让圆形到方形的轮廓过渡均匀顺滑，减少介质通过时的阻力，同时控制整体构件的长度尺寸，在满足过渡要求的前提下尽可能节省板材用料，兼顾结构实用性与加工经济性。整体结构无多余冗余设计，所有尺寸标注清晰，板件拆分逻辑符合常规钣金加工流程，可直接用于下料、折弯、焊接等工序的生产指导。
