伺服控制双向空气收缩气动致动器结构

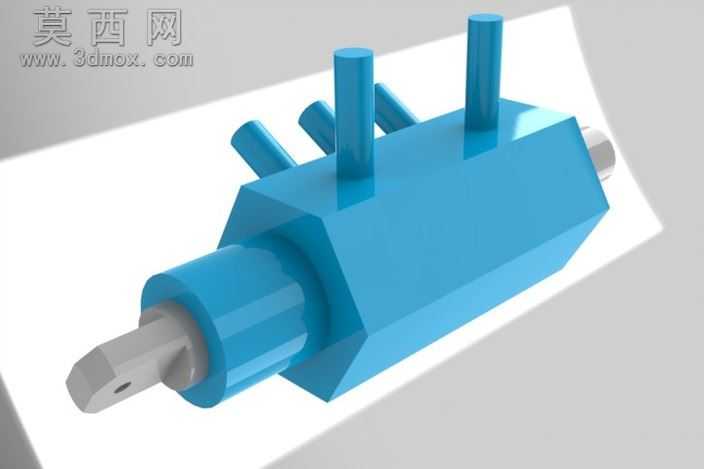

本模型采用SolidWorks进行全参数化三维建模，整体建模过程遵循气动元件的设计规范，首先搭建主体基准轴与基准面，通过拉伸凸台命令构建致动器的六边形主体腔体，腔体壁厚按照微型气动元件的耐压要求设置均匀厚度，保证气压作用下的结构强度。主体侧面的五个气路接口采用同轴拉伸配合圆角过渡处理，接口的内径、外径尺寸匹配微型气动系统的通用气管规格，接口根部添加0.5mm的工艺圆角，避免应力集中同时提升渲染质感。前端的输出轴部分采用阶梯轴结构设计，轴端的扁位与安装孔通过拉伸切除命令精准成型，轴与主体腔体的配合位置预留了密封件安装槽位，符合气动元件的密封设计要求。模型的外观渲染采用亮蓝色工程塑料材质赋予主体外壳，模拟气动元件常用的POM工程塑料质感，材质参数设置了适当的粗糙度与轻微反光，还原工业塑料的真实视觉效果；输出轴部分采用哑光金属材质，模拟不锈钢输出轴的磨砂金属质感，气路接口与主体采用同材质处理，保证视觉统一性。模型的结构设计围绕微型气动收缩系统的应用需求展开，采用上下双向气路布局，可通过切换不同气路的进气方向实现输出轴的伸出与收缩动作，适配气动开关微收缩系统、微型气动应用程序的使用场景，该结构最初被用于1公斤级鳍状肢自治相扑机器人的动作驱动，整体结构紧凑，气路布局合理，无冗余结构，所有特征均保留完整建模历史，可根据实际应用需求调整腔体容积、轴径、接口尺寸等参数，适配不同规格的微型气动驱动场景。建模过程中对所有活动部件进行了配合间隙预留，输出轴与腔体的配合间隙设置为0.1mm，既保证动作顺畅又避免气压泄漏，所有边角均做了倒角或圆角处理，符合机加工零件的工艺要求，不存在无法加工的尖锐特征。
