家装嵌入式墙面滑动调节调光开关结构

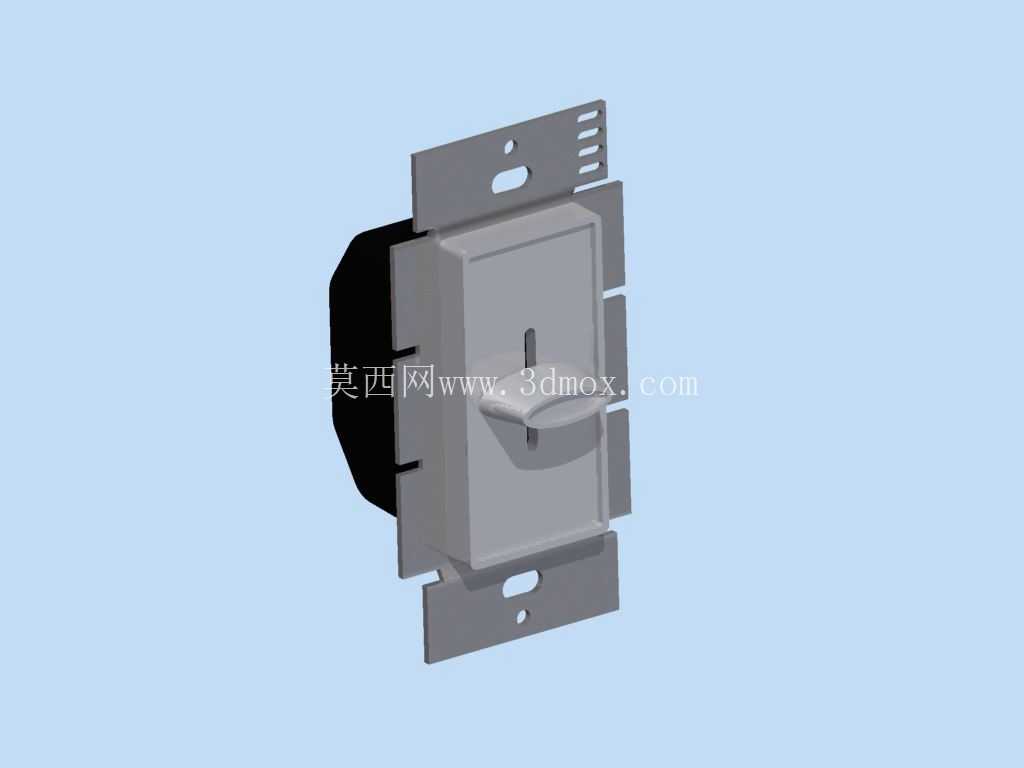

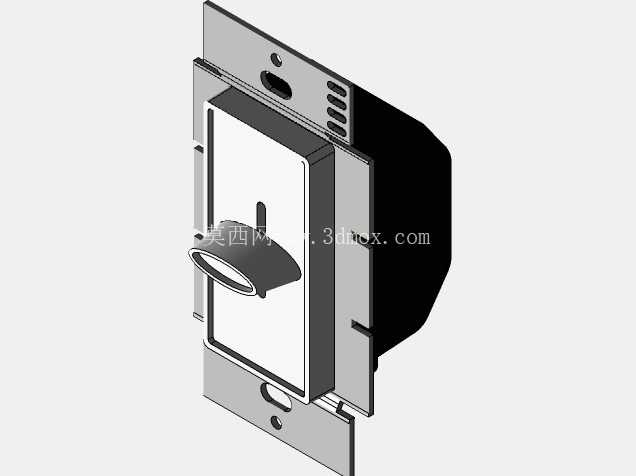

　　做住宅精装电气配套结构设计快八年，这类墙面调光开关的三维结构我前后经手过不下二十个版本，这次的滑动式调光结构，是目前北美家装市场暗装86型线盒适配度最高的一类构型。日常做项目时最先要卡的就是安装边界，国内常规暗装底盒的安装孔距统一为60mm，这款开关的金属安装支架上下预留的两个腰型安装孔，孔位中心距刚好卡在60mm的标准值上，腰型孔的长度留了3mm的调节余量，现场施工时哪怕底盒预埋有1-2mm的偏位，也能顺利对齐拧上M4的安装螺丝，不会出现孔位对不上要扩孔的情况。支架两侧伸出的弹性卡爪是用来卡接面板外框的，卡爪的翘起高度设计为1.2mm，和常见PC材质面板的卡槽过盈量控制在0.3mm，装完之后面板和墙面的缝隙能控制在0.5mm以内，不会出现翘边、缝隙不均的问题。

　　很多刚入行的结构工程师做这类开关时容易忽略操作手感的细节，这款滑动拨杆的阻尼设计是我觉得做得比较到位的地方。拨杆和内部电位器的转轴之间做了D型轴的过盈配合，过盈量0.1mm，既不会出现拨杆空转打滑的情况，转动阻尼也刚好控制在0.2N·m左右，用户用指尖拨动的时候，不会因为阻尼太轻一碰就变光，也不会因为阻尼太重拨着费劲。拨杆的外露高度突出面板表面8mm，指尖接触的位置做了R2的圆弧倒角，边缘没有锐边，日常操作的时候不会刮到指尖，哪怕是指甲比较长的用户操作，也不会出现卡指甲的情况。

　　从实际应用场景来看，这类调光开关主要用在住宅的卧室、客厅背景墙、酒店客房的床头位置，用来调节白炽灯、兼容的LED调光灯泡的亮度，相比普通的通断开关，能根据不同的使用场景调整照明亮度，比如睡前调到低亮度起夜不刺眼，会客的时候调到满亮度保证空间照度充足。开关本体的后部壳体尺寸做了严格控制，插入暗装底盒之后的深度只有32mm，哪怕底盒里已经布了三根2.5平方的铜线加接线端子，也能顺利塞进去，不会出现线挤着壳体装不到位的情况。后部的接线端子用的是快插式结构，剥线长度只需要10mm，插进去之后自动卡紧，现场接线的时候不用拧螺丝，能省不少施工时间，端子的夹持力能达到50N以上，哪怕后期电线受拉扯也不会松脱，避免接触不良打火花的安全隐患。

　　做三维建模的时候，这类开关的结构拆分要特别注意配合间隙，壳体和安装支架之间的卡扣配合，间隙留0.15mm就足够，PC材质的成型收缩率按0.5%计算，开模出来的零件配合松紧度刚好，不会出现卡扣装不上或者装完松垮的问题。拨杆的滑动行程对应的电位器转动角度是270度，从最下端到最上端的滑动距离是15mm，刚好对应亮度从0到100%的调节范围，建模的时候要把行程限位做准确，不能出现拨杆滑到两端还能继续掰的情况，不然容易把内部电位器拧坏。金属安装支架用的是1mm厚的冷轧钢板，表面做喷塑处理，既保证安装强度，拧螺丝的时候不会变形，也能避免生锈，支架上预留的接地端子位置，能直接连接底盒里的接地线，满足电气安全规范的要求。

　　很多人觉得开关是小零件，实际上要兼顾安装适配性、操作手感、电气安全，每一处结构尺寸都要反复推敲。比如面板的厚度做2mm，PC材质加抗UV助剂，长期受灯光照射也不会发黄变脆，表面做细磨砂处理，不容易留指纹，日常打理用抹布一擦就干净。开关的工作温度范围覆盖-10℃到60℃，哪怕是北方没有供暖的阳台，或者南方夏天高温的墙面，也不会出现壳体变形、拨杆卡滞的问题。建模的时候还要考虑后期的装配工艺，所有零件的装配方向都统一为从前往后组装，不用翻面，生产线组装的时候能提高装配效率，减少人工操作的步骤，降低装配不良率。
