镀镍黄铜EMC电缆密封套结构设计

　　在工业电控柜、户外变电设备、轨道交通车载电气舱这类对电磁兼容与密封防护有双重要求的布线场景中，电缆进出柜体的位置始终是结构设计的核心管控点——既要保证线缆穿装后的锁紧可靠性，避免设备运行振动导致线缆松脱移位，又要阻断柜体内部电磁信号沿线缆缝隙向外泄漏，同时阻隔外部水汽、粉尘侵入柜体内部破坏电气绝缘，EMC电缆密封套正是为匹配这类严苛布线需求开发的专用穿线连接件。

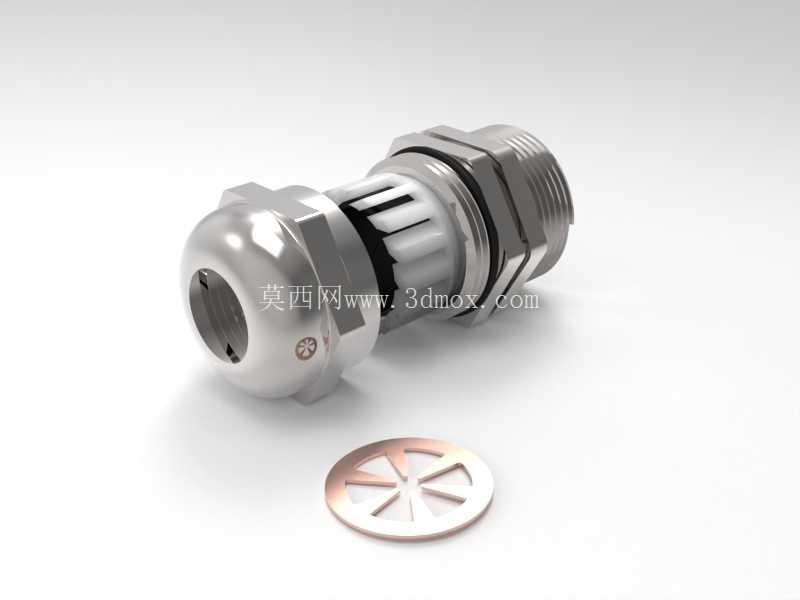

　　这款密封套的主体锁紧结构采用镀镍黄铜材质加工，相比普通塑料材质的电缆接头，金属本体具备更优异的结构强度与电磁导通性能，既能在-40℃到100℃的静态工作环境下保持结构尺寸稳定，也能承受动态工况下-20℃到80℃的温度波动，短时120℃的极端温度冲击下也不会出现材质软化、密封失效的问题。内部卡爪选用PA66尼龙材质，符合UL94-V2阻燃等级，卡爪沿圆周均匀分布多瓣式咬合结构，穿线时旋紧锁紧螺母即可带动卡爪径向收缩，均匀包裹在电缆外护套表面，不会出现单点应力集中割伤线缆护套的问题，同时能提供足够的拉脱阻力，避免线缆受外力拖拽时从接头位置脱出。

　　密封结构采用双层设计，内层NBR丁腈橡胶密封圈负责线缆外圆周的静密封，可达到IP68防护等级，能承受10bar的外部水压，满足户外浸水、高粉尘工况的使用要求；外层搭配硅橡胶O型圈负责接头与柜体安装孔之间的端面密封，避免安装缝隙成为渗水、漏磁的通道。配套的铜质屏蔽垫片是实现EMC功能的核心零件，垫片采用辐条式镂空结构，安装时垫片内侧与电缆的金属屏蔽层可靠接触，外侧与柜体金属安装面板导通，可将线缆屏蔽层上的感应电磁干扰直接导入柜体接地系统，避免干扰信号沿缝隙向外辐射或进入柜体内部影响精密电气元件工作。

　　从安装边界来看，这款密封套采用公制外螺纹穿板安装结构，安装时仅需在柜体面板上加工对应规格的光孔，将接头主体从柜外穿入孔内，在柜内侧旋紧锁紧螺母即可完成固定，无需额外焊接法兰或加工复杂安装结构，适配1.5mm到6mm厚度的常规金属柜体面板。接头整体外形采用圆滑过渡的六角外形设计，两端锁紧位置均预留标准扳手夹持位，现场安装时使用普通开口扳手即可完成锁紧操作，无需专用工装。头部的球面导向结构可引导线缆顺利穿入接头内部，避免穿线时线缆端部刮伤内部密封圈。

　　在结构设计阶段，建模时需要重点管控几个关键配合尺寸：一是卡爪与电缆外径的配合间隙，间隙过大会导致锁紧后咬合力不足，线缆容易松脱，间隙过小则会导致穿线阻力过大，现场施工困难，通常针对适配线径范围预留0.5mm到1mm的穿装间隙；二是密封圈的压缩量，NBR密封圈的径向压缩量控制在20%到30%之间，既能保证足够的密封比压，又不会因为压缩量过大导致密封圈永久变形失去弹性；三是屏蔽垫片的接触高度，要保证锁紧螺母旋紧到位后，垫片能同时贴合电缆屏蔽层与柜体面板，接触电阻控制在毫欧级，才能满足电磁屏蔽的性能要求。另外，金属零件的所有锐边都做了R0.3以上的圆角倒钝处理，避免安装过程中划伤施工人员手部，也防止锐边割伤线缆外护套。

　　实际选型应用中，这类密封套常被用在风电塔筒内部控制柜、矿山井下防爆电气设备、轨道交通信号柜的线缆进出位置，相比普通电缆格兰头，它不需要额外增加屏蔽接地环零件，一个零件即可同时完成线缆固定、IP防护、电磁屏蔽三项功能，能有效减少柜内布线的零件数量，降低现场安装的施工工作量。建模时所有配合面均按照机械加工公差要求设定尺寸公差，螺纹部分采用标准公制螺纹参数，可直接导出工程图用于零件加工，也可直接导入电气柜装配模型中完成布线干涉检查，提前验证穿线位置与柜内其他元器件的空间距离是否满足布线弯曲半径要求。
