小型拨动式电源通断迷你开关结构

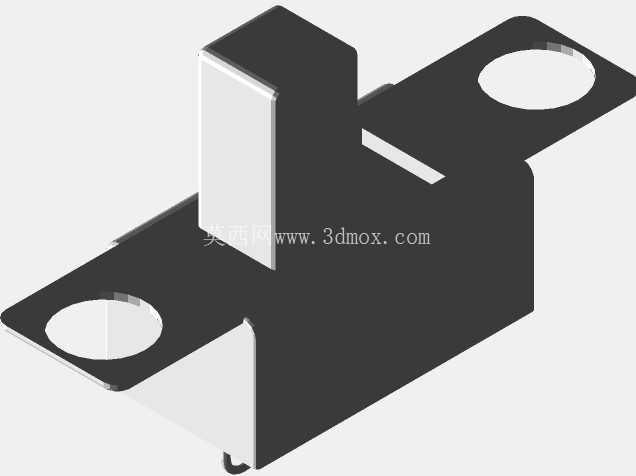

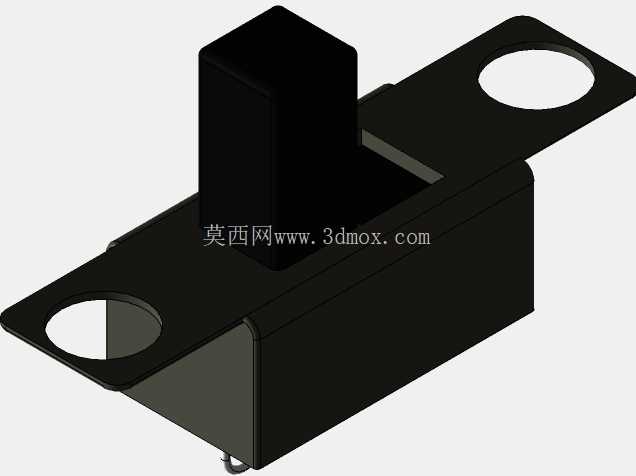

　　这类小型拨动开关常出现在小型手持电器、低压供电模组、便携电子设备的供电回路里，承担回路通断、档位切换的基础控制功能，相比轻触按键，它的拨杆结构能提供明确的档位到位反馈，不会因为误触出现状态跳变，在需要明确通断状态指示的小功率供电场景里适配性很强。从结构设计来看，这款开关采用卧式安装布局，主体为绝缘壳体包裹内部导电接触组件，顶部突出的方块状拨杆是操作端，拨杆的行程做了限位设计，拨动时的阻尼感来自内部弹片的预紧力，既能保证操作时的清晰手感，也能避免设备运输、使用过程中受振动出现自行跳档的问题。

　　两侧延伸出的带安装孔固定耳是安装定位的核心结构，安装孔的孔径适配常用的M2/M2.5规格自攻螺丝或者铜柱，固定耳与壳体为一体化成型结构，安装时的锁紧力不会直接传递到内部导电组件上，避免装配应力导致内部接触片变形、接触电阻升高的问题。设计时首先要考虑的是安装边界的适配性，这类开关通常要嵌入设备壳体的预留槽位内，主体部分的长宽高尺寸要匹配常见小电器的内部安装空间，固定耳的开孔中心距要和设备壳体上的安装柱位置严格对应，公差控制在±0.1mm范围内，避免装配时出现孔位错位无法锁紧的情况。拨杆的突出高度要匹配设备面板的开孔深度，保证拨杆顶端露出面板的高度在2-3mm区间，既方便用户手指拨动操作，也不会因为突出过多容易被外物磕碰损坏。

　　内部的导电接触部分采用铜质镀银弹片，接触电阻控制在毫欧级，能承载小功率直流回路的额定电流，避免长时间通电出现接触点发热氧化的问题；绝缘壳体选用阻燃ABS材质，能满足低压电子设备的阻燃等级要求，即使内部出现短时过载发热，壳体也不会出现熔融引燃的风险。实际选型应用时，要注意这款开关的适用场景是低压直流小功率回路，不能直接接入市电强电回路，它的绝缘间隙是按照低压电子设备的安全标准设计的，强电场景下会存在击穿漏电的风险。在做三维结构适配时，要预留出拨杆的拨动活动空间，壳体周边3mm范围内不要布置过高的元器件，避免干涉拨杆的滑动行程；焊接接线端时要注意焊接温度和时长，避免高温顺着引脚传导到壳体内部，导致塑料基座变形、弹片移位失效。

　　这类迷你开关的结构看似简单，但细节尺寸的把控直接影响装配后的使用手感和寿命，比如拨杆与壳体上盖的配合间隙，间隙过小会出现拨杆卡涩、拨动不畅的问题，间隙过大则容易进入灰尘、杂物，导致内部接触不良；固定耳的弯折角度要严格控制在90度，保证安装后开关主体与安装面平行，不会出现歪斜导致拨杆与面板开孔干涉的情况。在做整机结构布局时，这类开关通常布置在设备侧面或者端面的顺手位置，操作力设计在1-2N区间，用户用单根手指就能轻松完成拨动操作，同时到位的咔哒反馈能让用户明确感知开关状态的切换，不需要额外增加状态指示灯也能判断通断状态，能简化小型设备的电路设计。
