工业设备用L型T型手柄正反转操作开关

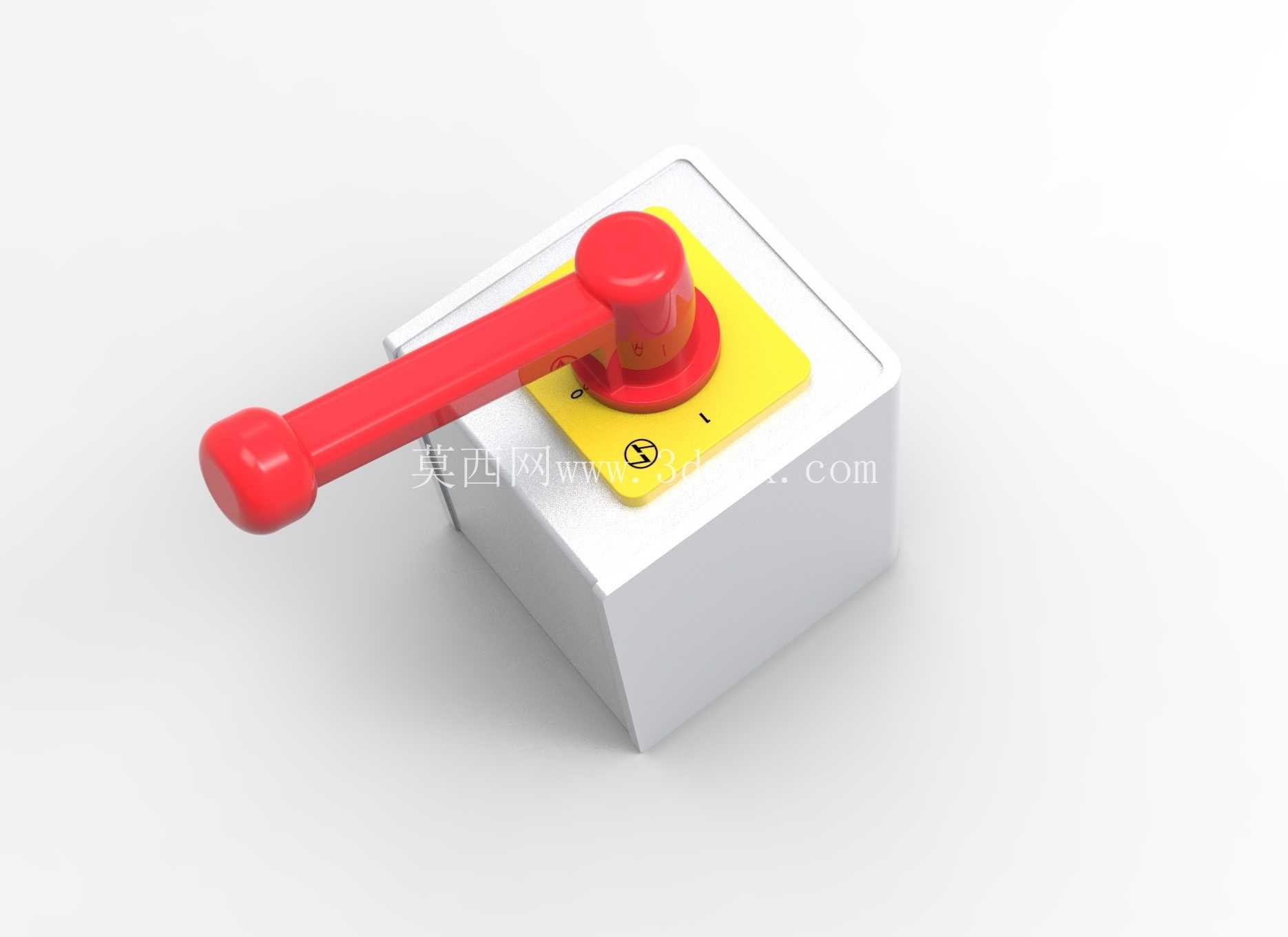

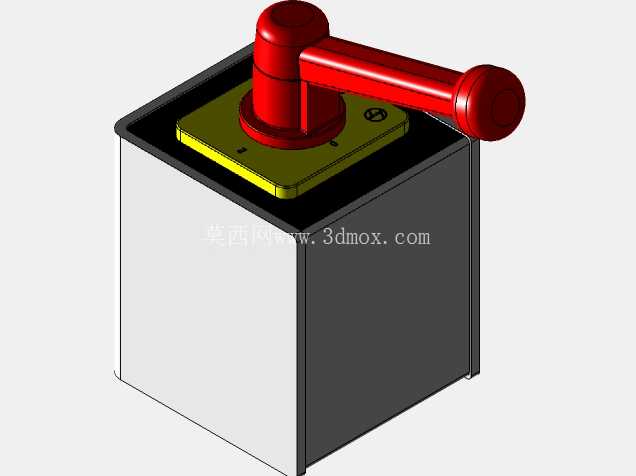

　　这类带L与T型操作位的手动正反转开关，常被布置在小型工业输送线、台式加工设备、移动式工装小车的操作面板上，作为设备动力换向的直接手动操作部件，操作人员无需进入电控柜内部操作，站在设备作业位旁扳动手柄即可完成电机正反转的回路切换，相比按钮式换向控制，手柄式结构的操作反馈更明确，能通过手柄的物理位置直观判断当前设备的运转方向，避免误判工况引发的作业风险。从结构设计来看，开关的操作手柄采用圆头长杆式造型，握持段做了圆弧过渡处理，操作人员戴劳保手套操作时也能顺畅施力，不会出现硌手、打滑的问题；手柄根部与方形基座之间设置了黄色的定位标识板，板上刻印的方向标识与手柄的两个工作位一一对应，扳动到对应位置时，手柄下方的定位凸台会卡入标识板的定位槽内，避免设备运行过程中受振动影响出现手柄移位、回路误切换的问题。

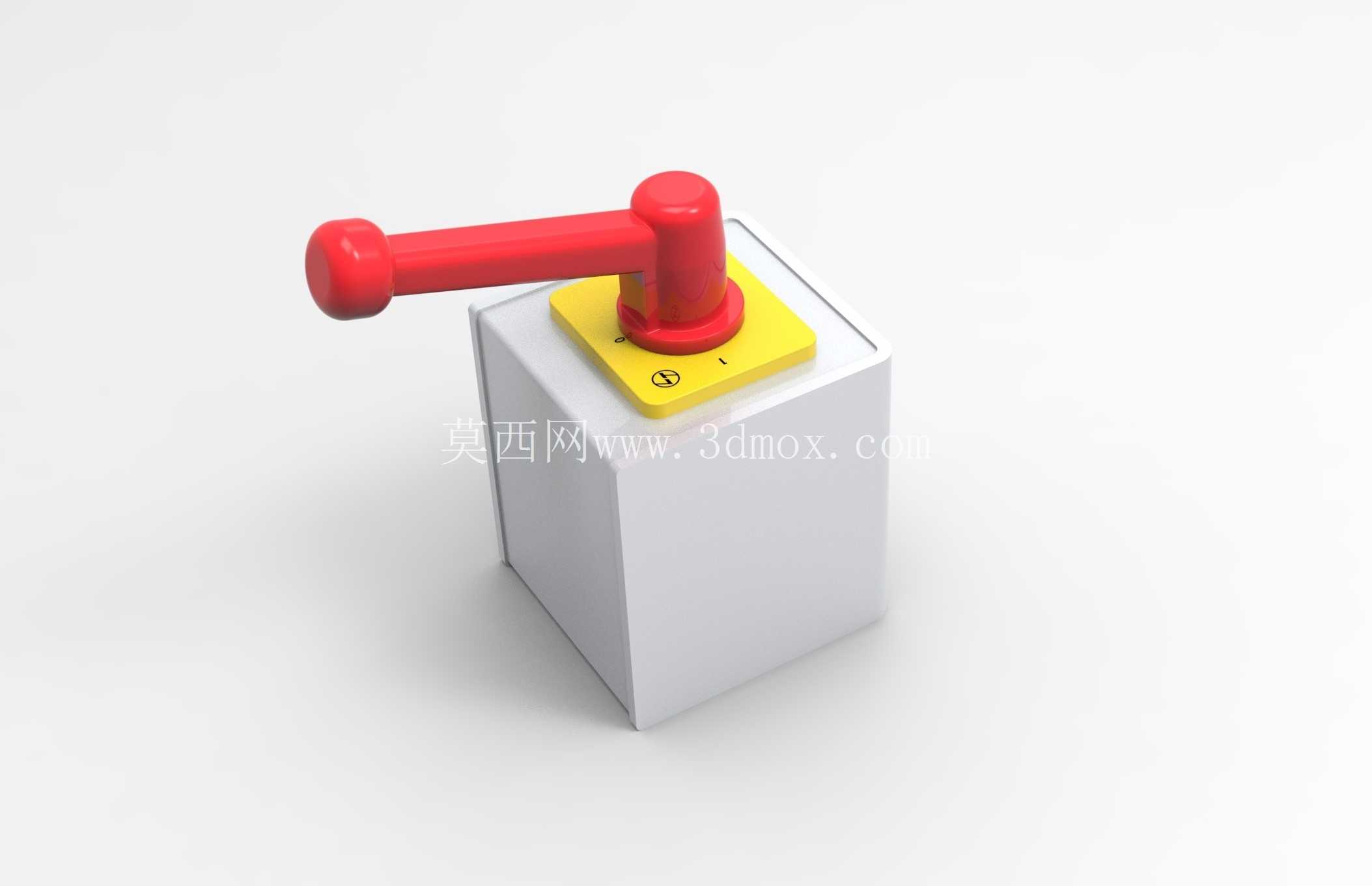

　　基座部分采用方正的立方体造型，这种结构在做面板安装时，安装孔位的定位更简便，不需要额外做防转结构即可保证开关安装后不会随手柄扳动发生转动；基座的安装边界预留了足够的接线空间，内部的触点组件与操作机构做了分层布置，扳动手柄时的机械动作通过绝缘传动杆带动触点组完成通断切换，传动路径上没有多余的冗余结构，长期频繁操作也不会出现传动卡滞的问题。在实际选型应用中，这类开关常被配套在小型卷扬机构、电动推杆控制回路、台式钻铣床的进给换向回路中，相比电磁式换向器件，手动机械式的换向结构不需要持续供电维持工作位，即便设备出现临时断电的情况，再次上电时开关仍会保持断电前的操作位置，不会出现设备突然反向运转的安全隐患。

　　设计建模过程中，需要重点关注手柄扳动的行程角度，通常两个工作位之间的扳动角度控制在90度范围内，角度过小容易出现误碰切换，角度过大则会增加操作人员的动作幅度，影响操作效率；手柄的握持中心距离安装面板的高度需要控制在合理范围，既要保证戴手套时能完整握住手柄，也要避免过高的突出量被过往物料、工具磕碰引发误动作。黄色标识板的尺寸略大于基座的安装开孔尺寸，安装后可以完全遮盖面板上的开孔缝隙，避免粉尘、切削液从开孔位置进入设备内部，适配车间多粉尘、有切削液飞溅的作业场景。

　　开关的触点部分采用银合金触点材质，能承受电机启动时的短时冲击电流，不会因为频繁换向出现触点烧蚀的问题，建模时需要预留触点的超程距离，保证触点闭合时具备足够的接触压力，降低接触电阻，减少长期工作时的触点发热问题。在安装尺寸的匹配上，这类开关通常采用面板嵌入式安装，基座的侧边设置有弹性卡扣，不需要额外的固定螺丝即可卡入面板的预设开孔中，安装拆卸都十分便捷，适合设备批量组装时的快速装配；如果是用于高振动的作业场景，也可以在卡扣位置加装固定压片，进一步提升安装的牢固度。操作手柄的表面做了防滑纹理处理，即便手上沾有少量油污也能稳定施力扳动，手柄与转轴的连接位置采用方轴配合结构，传递扭矩时不会出现相对转动，长期使用也不会出现手柄松动的问题。
