工业喷砂作业集料支撑机架结构设计

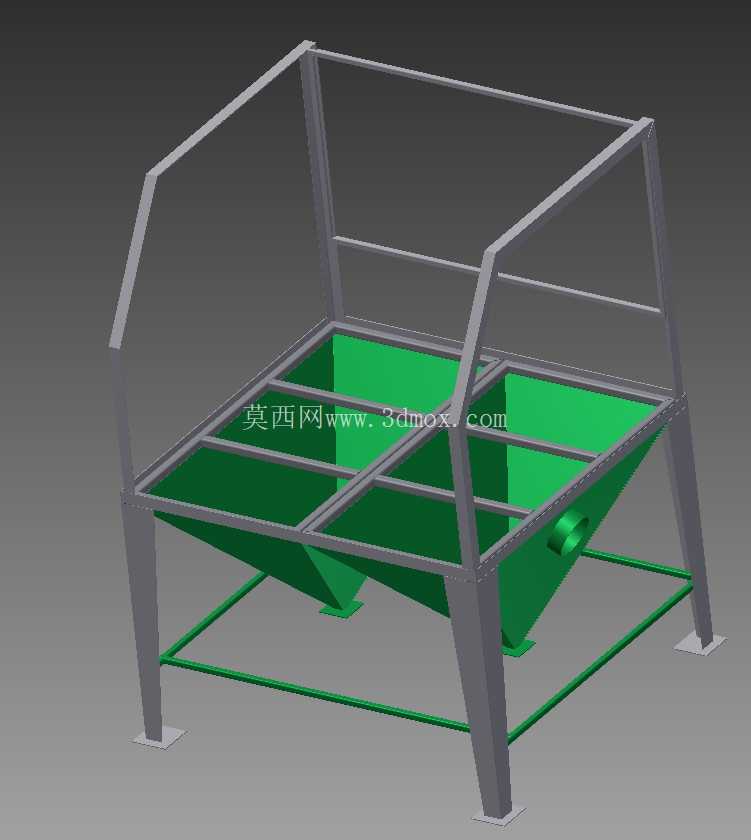

　　这套结构主要服务于手动开放式喷砂作业工位的集料与防护需求，在五金工件表面处理、钢结构件除锈、铸造件清砂这类作业场景里，磨料回收与飞溅防护一直是工位设计的核心痛点，常规开放式喷砂作业磨料四散飞溅，不仅造成磨料浪费，飞溅的砂粒还容易击伤作业人员、污染车间其他作业区域，这套结构正是针对这类现场痛点做的定向设计。从结构组成来看，整体采用方管焊接框架作为主承载结构，四根倾斜布置的主立柱从底部安装底板向上延伸，在顶部形成带斜切角的防护框架安装位，斜切角的设计并非单纯的造型处理，而是匹配作业人员站立操作时的视野边界，避免直立框架遮挡操作视线，同时给顶部防护帘的安装留出足够的张紧空间，防止防护帘下垂干扰作业动作。

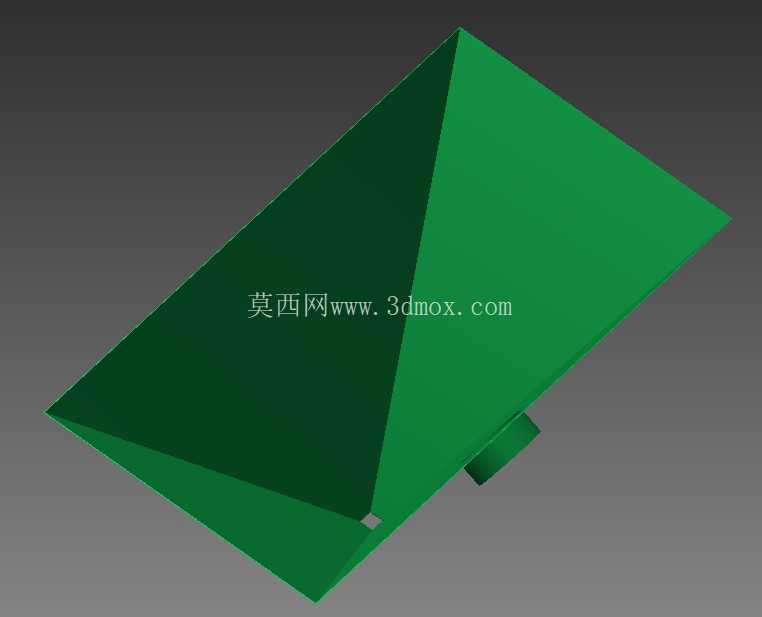

　　框架中部设置双层横撑结构，上层横撑用于铺设作业格栅板，格栅板采用分块拼接设计，单块格栅可单独拆卸，方便后期清理卡入格栅缝隙的磨料或者掉落的小型工件，格栅的承载能力按单人作业加最大50kg工件放置的载荷设计，横撑与立柱的连接位置采用满焊处理，避免长期受工件冲击出现焊缝开裂。格栅下方是双斗式集料结构，两个对称布置的锥形料斗上沿与中部横撑满焊连接，料斗壁板采用折弯成型的钢板拼接，所有拼接焊缝做密封处理，避免磨料从焊缝缝隙泄漏，料斗锥角设计为45度，这个角度刚好大于常用棕刚玉、玻璃珠这类喷砂磨料的自然安息角，保证落入料斗的磨料可以依靠自重顺利滑向料斗底部的出料口，出料口位置预留标准法兰接口，可直接对接磨料回收管路或者储料桶，不需要额外做转接结构。底部框架采用矩形方管焊接成围框结构，一方面连接四根主立柱的底部安装端，提升整体框架的抗扭刚度，避免作业时框架出现晃动，另一方面底部围框可以作为接料槽的安装基础，当出现磨料洒落的情况时，磨料会被围框限制在设备底部范围内，不会散落到车间地面增加清理工作量。主立柱底部设置带安装孔的地脚板，地脚板与立柱之间焊接三角加强筋，安装时可通过膨胀螺栓将整体结构固定在水泥地面上，固定后整体框架的侧向抗冲击能力可满足常规手动喷砂作业时工件倚靠、轻微碰撞的受力需求，不会出现框架移位的问题。

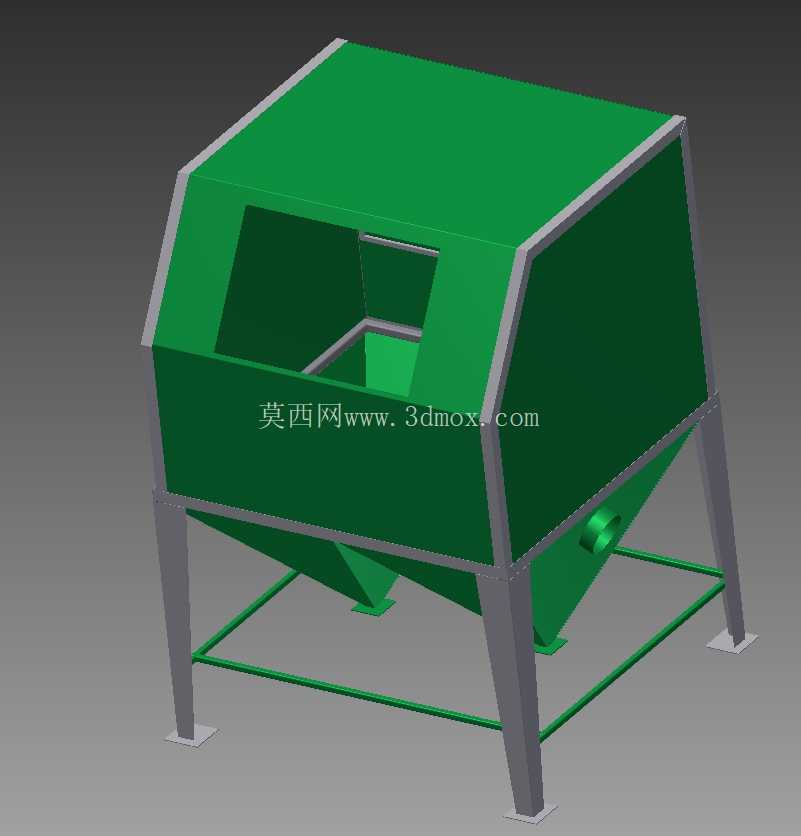

　　顶部框架的横杆上预留有防护帘安装孔位，可直接挂装橡胶防护帘或者透明PVC防护板，将作业区域三面围挡，只保留作业人员操作的正面开口，既可以阻挡砂粒向侧面飞溅，又不会影响作业人员的上下料动作。在设计过程中，特意将整体作业面高度设置为距离地面850mm，这个高度匹配多数成年作业人员站立操作的舒适作业高度，不需要长时间弯腰或者抬臂操作，降低长期作业的疲劳感；整体框架的外形尺寸控制在长2200mm、宽1800mm、总高度2100mm的范围内，这个尺寸既可以满足大部分中小型五金件、结构件的喷砂作业空间需求，又不会占用过多的车间面积，适合中小型机加工车间、表面处理作坊的工位布置。

　　料斗的出料口中心距离地面高度为300mm，这个高度刚好可以放置标准容积的储料桶，或者对接小型磨料回收机的进料口，不需要额外垫高设备或者架设倾斜溜槽。结构上所有的尖锐棱边都做了倒角处理，避免作业人员上下料时被划伤，所有焊接位置都做了焊渣清理与打磨处理，防止焊渣脱落掉入磨料中，后续随磨料喷射划伤工件表面。另外，框架的表面处理预留了喷砂后喷漆的工艺余量，整体结构焊接完成后可直接对框架本身做喷砂除锈再喷涂防锈漆，延长设备在多尘潮湿的喷砂作业环境下的使用寿命，避免钢结构过早锈蚀。双料斗的中间分隔位置设置有纵向加强筋，避免料斗长期堆积磨料出现壁板变形，分隔筋的上沿与格栅支撑横撑齐平，不会影响格栅板的平铺安装。在实际使用中，作业人员将待处理工件放置在中部格栅上，手持喷砂枪完成工件表面的喷砂处理，喷射后的磨料穿过格栅缝隙直接落入下方的锥形料斗，顺着料斗斜面汇集到底部出料口，实现磨料的自动归集，大幅减少磨料清理的工作量，配合顶部与侧面安装的防护设施，可将喷砂作业的飞溅范围控制在设备内部区域，改善作业现场的环境，降低磨料损耗。
