三级过滤式静电粉末喷涂舱结构设计

　　在金属构件表面涂装作业场景中，静电粉末喷涂舱是决定涂层质量、作业环境合规性的核心设备，这款带三级过滤结构的喷涂舱，主要面向中小型五金件、结构件的批量粉末喷涂工序设计，可独立完成喷粉作业过程中的粉末截留、过喷粉末回收、作业区气流组织等核心功能，避免超细粉末外溢到车间环境，同时降低粉末原料的无谓损耗。

　　从实际作业逻辑出发，该设备的设计首先围绕喷粉作业的气流组织展开：舱体正面设置半开放作业开口，顶部设置匀流送风结构，作业时舱内维持稳定的微负压状态，确保带电粉末在电场作用下附着到工件表面的同时，未被吸附的过喷粉末不会从作业开口向外逸散。三级过滤单元沿气流走向依次排布，第一级为大孔径格栅拦截结构，主要截留喷涂过程中产生的粉末结块、工件掉落的氧化皮碎屑等大尺寸杂物，避免大颗粒进入后续过滤段造成滤材过早堵塞；第二级为折叠式粉末专用滤筒，对10μm以上的粉末颗粒拦截效率可达99%以上，是过喷粉末回收的核心环节，截留的粉末可通过脉冲反吹结构回落至回收槽，经筛分后可重新加入供粉系统重复使用，大幅降低粉末耗材的使用成本；第三级为精细过滤层，主要拦截逃逸的超细粉末颗粒，确保最终排出舱体的空气满足车间作业环境的粉尘浓度要求，无需额外外接末端除尘管道即可在常规生产车间内布设，降低设备安装的场地改造成本。

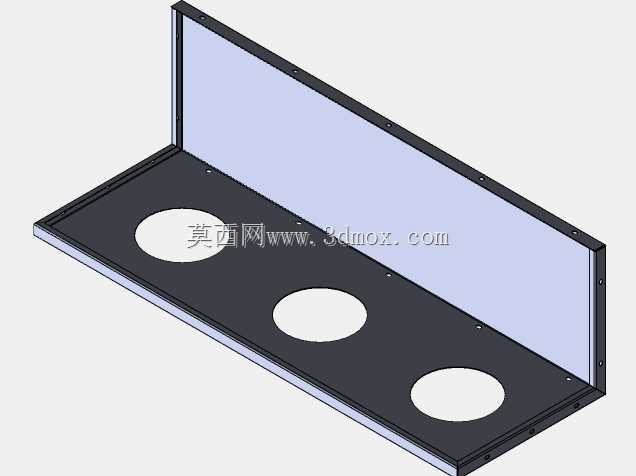

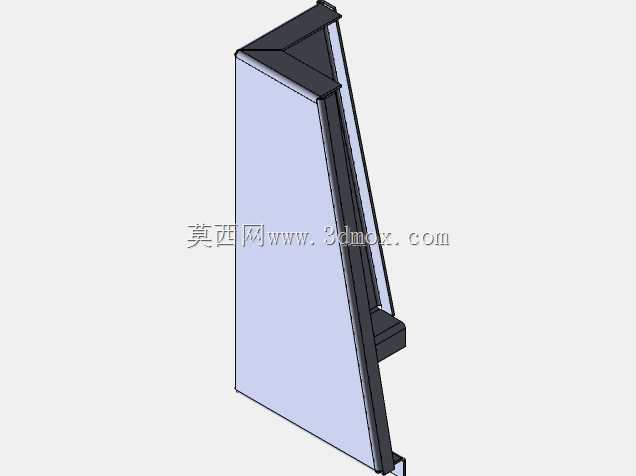

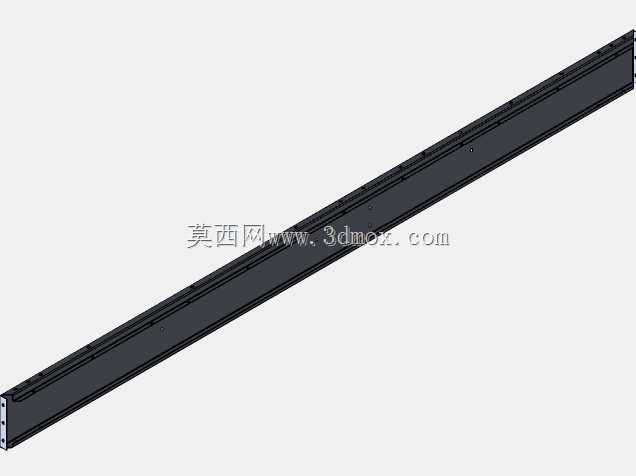

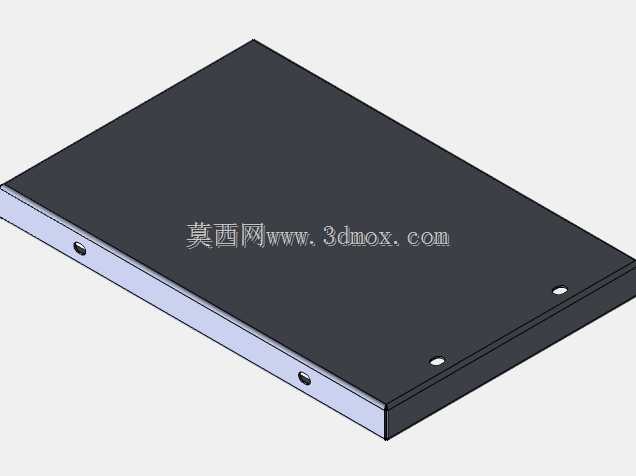

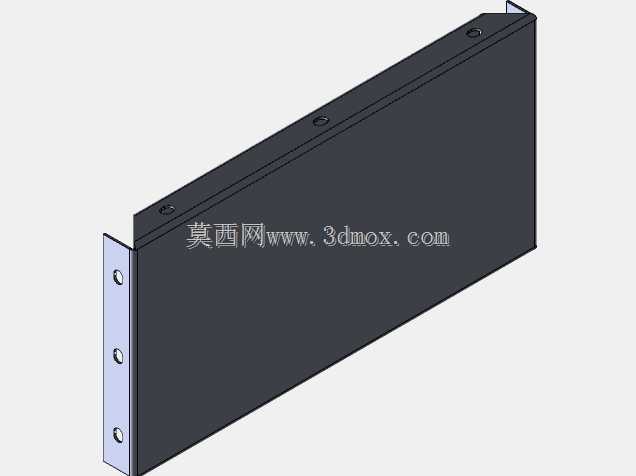

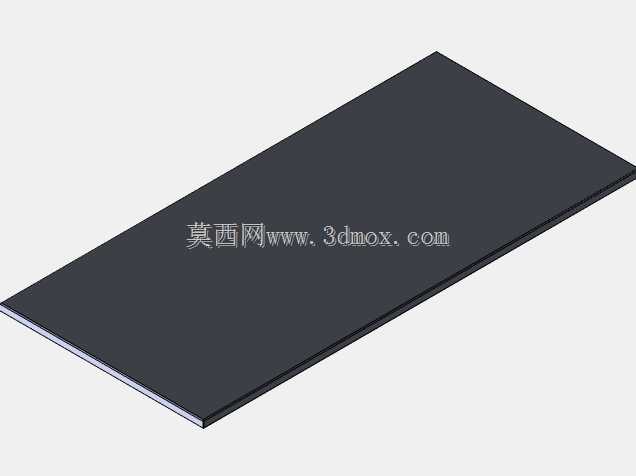

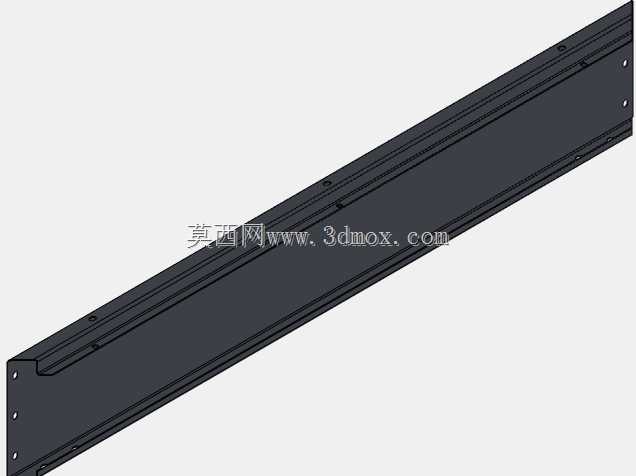

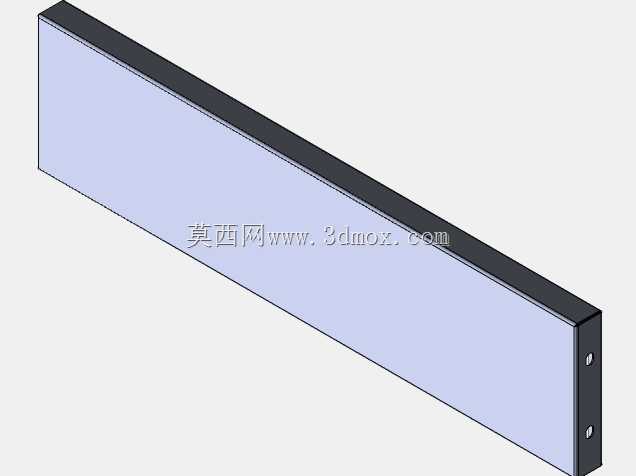

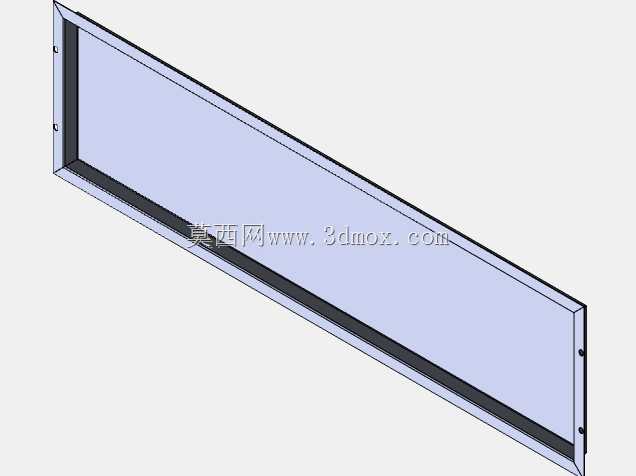

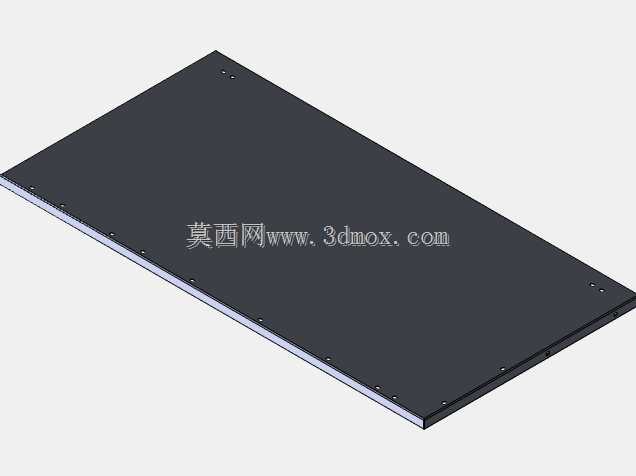

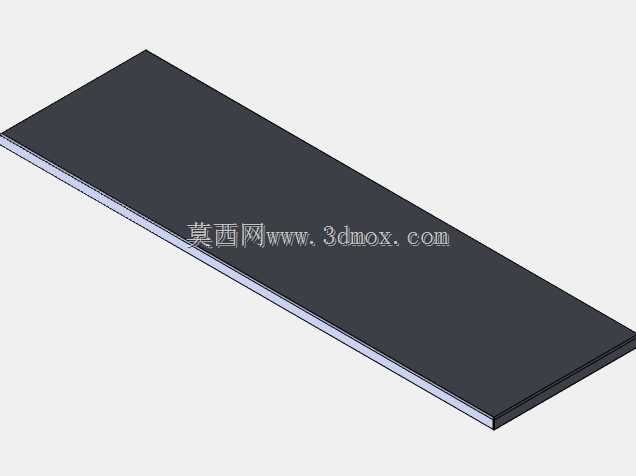

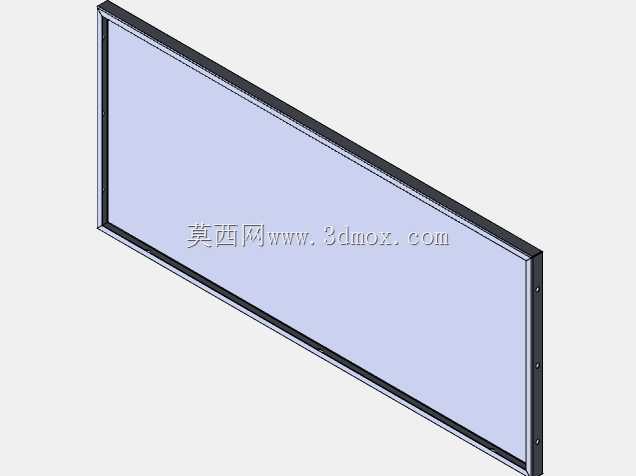

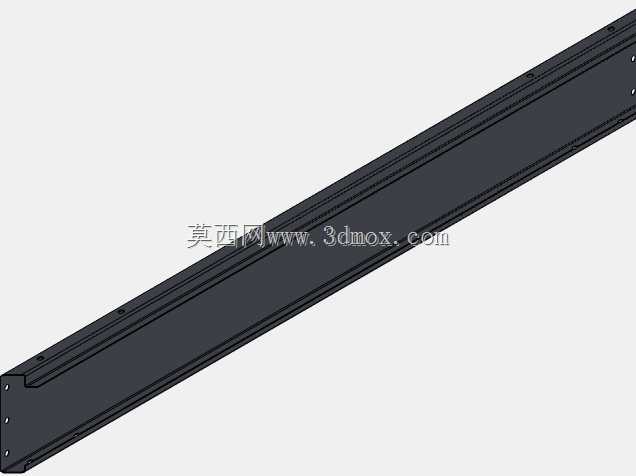

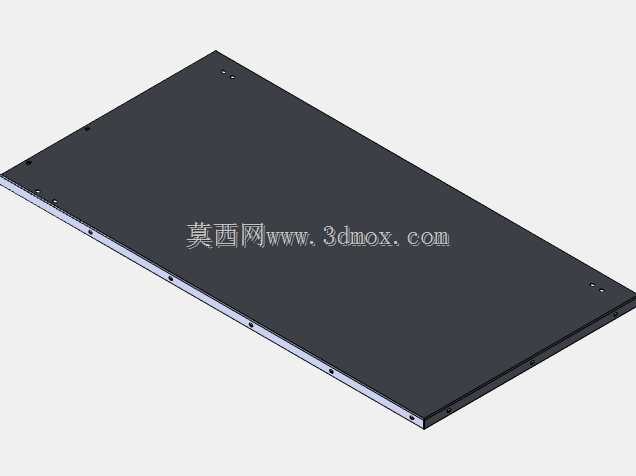

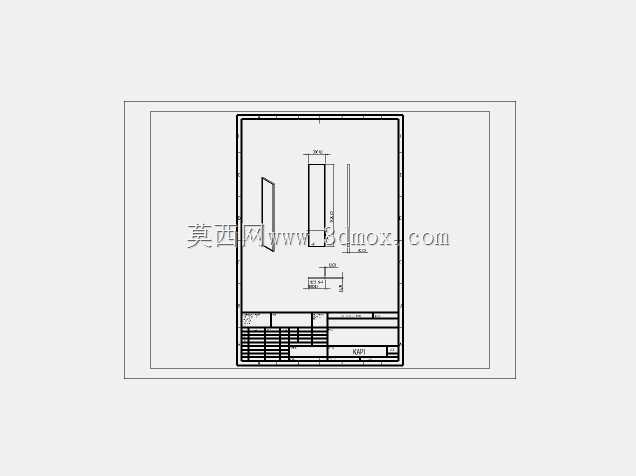

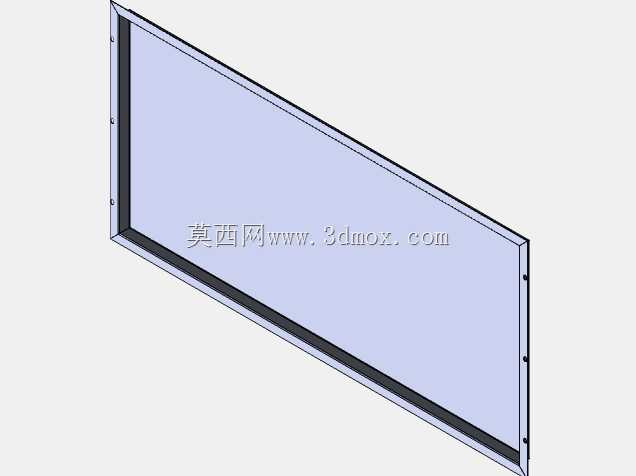

　　舱体主体采用模块化框架结构设计，侧壁采用冷轧钢板折弯拼接成型，内壁做光滑防静电处理，避免粉末在舱壁堆积产生静电打火隐患，同时光滑内壁也便于日常清洁换色，减少不同颜色粉末交叉污染的概率。作业区底部设置格栅踏板，踏板下方为粉末收集斗，掉落的大颗粒粉末可直接沿斗壁滑落至收集区，定期清理即可。舱体侧面设置快开式检修门，对应三级过滤单元的安装位置，更换滤材、清理内部积粉时无需拆解整体舱体结构，日常维护效率较高。

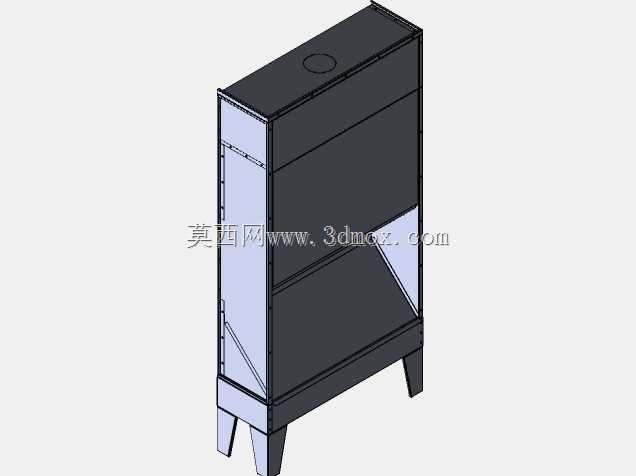

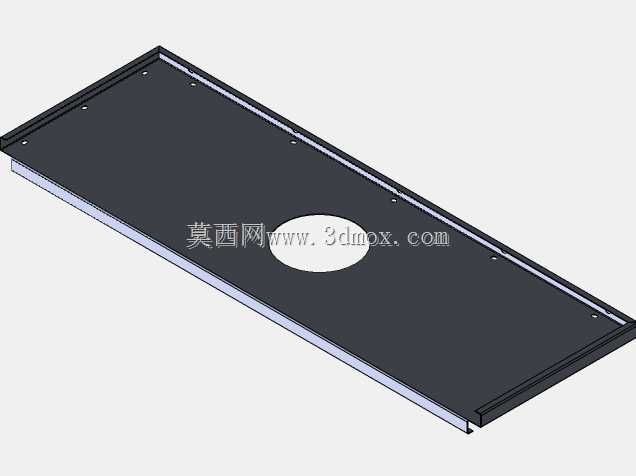

　　从安装边界来看，该设备整体为立式矩形结构，宽度适配单人双侧作业的操作范围，深度可容纳常规尺寸的挂具与工件，作业开口高度覆盖从地面到操作人员胸部的常规作业区间，操作人员站在舱外即可手持静电喷枪完成工件各个面的喷涂作业，无需进入舱内，进一步减少粉末对操作人员的影响。设备底部设置可调式支撑脚，可根据车间地面平整度调整舱体水平度，避免舱体倾斜导致粉末回收槽内积粉分布不均，影响反吹回收效果。舱体顶部预留送风单元的安装接口，侧面预留电气线路与脉冲反吹气路的走线走管位置，现场安装时仅需对接压缩空气气源与供电线路即可投入使用，无需复杂的现场焊接与配管作业。

　　在功能适配性上，该结构可兼容常见的环氧、聚酯等各类热固性粉末涂料的喷涂作业，过滤单元的过滤精度匹配常规粉末的粒径分布范围，不会出现过滤精度不足导致粉末外溢，或是精度过高导致滤材阻力过大、舱内负压不稳的问题。舱内设置的工件挂具安装位可适配不同形式的挂具，无论是小型五金件的密集挂装，还是中型结构件的单件挂装，都能保证作业区的气流均匀分布，避免局部气流紊流导致粉末上粉率下降、涂层厚度不均的问题。针对喷涂作业中常见的换色需求，三级过滤结构均可快速拆卸清理，第一级格栅可直接抽出吹扫，第二级滤筒可通过快拆结构快速更换，第三级过滤层采用卡扣式固定，更换全程无需专用工具，单人次半小时内即可完成换色前的清洁工作，适配多品种小批量的喷涂生产需求。

　　从结构强度设计来看，舱体框架采用标准型钢焊接成型，整体刚性可满足日常作业中的磕碰、滤材更换时的受力需求，长期使用不会出现框架变形导致的舱门密封不严、滤材安装错位等问题。所有拼接缝隙均做密封处理，避免含粉气流从缝隙处泄漏，舱内的气流走向经过优化，不存在气流死角，避免粉末在舱内局部堆积长期不清带来的安全隐患。
