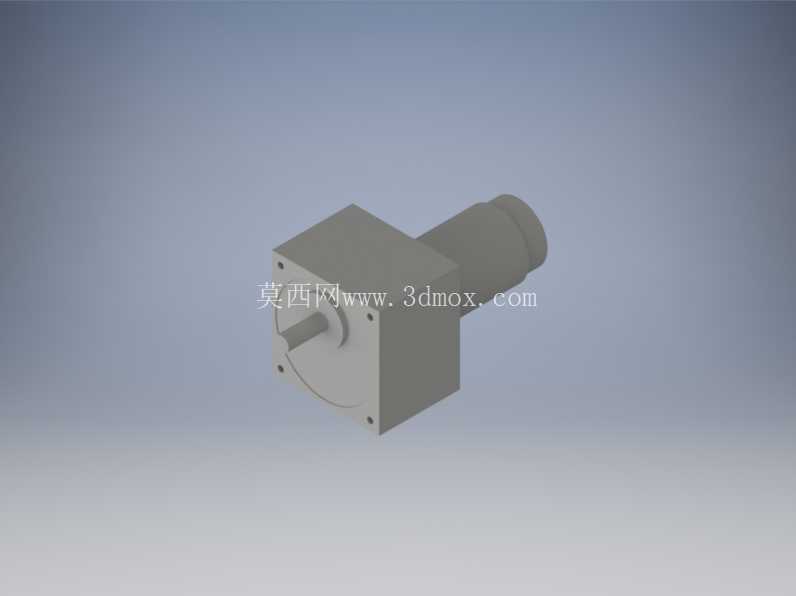

SHINKO24V直流齿轮减速电机结构

　　这款带直角齿轮减速结构的24V直流电机，在小型自动化输送线、桌面级工装变位机构、轻型物料分拣设备的驱动端应用十分普遍，区别于普通直出轴直流电机，其直角输出的结构形式能大幅压缩驱动单元的轴向安装空间，在设备侧装、内嵌式安装的布局场景下，能有效规避电机本体与周边结构件的干涉问题。从结构设计逻辑来看，电机本体与减速箱采用一体化装配设计，减速箱端的方形安装法兰预留了四个对称分布的安装孔位，安装时可通过螺栓直接将减速单元固定在设备的安装立板上，输出轴从法兰端面中心伸出，轴端可配套安装同步带轮、传动齿轮或者驱动辊轮，直接对接负载端的传动链路。参数层面这款电机额定输出扭矩可达4.9Nm，输出转速为82r/min，转向为逆时针方向，这个参数区间刚好匹配轻型负载的低速驱动需求，不需要额外再增加一级减速结构就能直接驱动负载，能简化整套传动系统的结构复杂度。在实际选型适配过程中，首先要确认安装边界：减速箱的方形法兰边长、电机本体的圆柱外径、输出轴的轴径与伸出长度，都是安装布局时需要重点核对的尺寸，尤其是直角转向的结构，电机本体是从减速箱侧方垂直伸出，布局时要预留出电机本体的径向安装空间，避免与设备的护板、走线槽或者其他相邻部件产生位置冲突。

　　从功能特性上看，24V直流供电的形式适配工业场景下的安全低压供电回路，不需要额外配置高压供电模块，在桌面型设备、移动式小型工装的应用场景中，供电适配性更强；齿轮减速结构采用金属齿轮啮合传动，相比行星减速的同规格电机，直角减速的结构传动效率虽然略低，但输出轴的径向承载能力更强，能承受一定的径向负载，适合直接驱动辊筒、转盘这类存在径向受力的负载部件。建模过程中，这款模型还原了减速箱的安装孔位、输出轴的轴伸尺寸、电机本体的接线端位置，在做设备整体装配校核时，可以直接导入模型进行布局验证，检查驱动单元与周边结构的间隙是否合理，安装孔位是否与设备安装板的孔位匹配，走线空间是否足够。

　　在实际设备调试场景中，这类减速直流电机通常会配套直流调速器使用，可根据实际生产节拍调整输出转速，逆时针的固定转向在设计时就需要与负载的驱动方向匹配，若需要反向转动可通过调整供电正负极实现，但要注意配套的传动部件是否适配双向转动的受力要求。很多设计人员在选型这类直角减速电机时，容易忽略电机本体的侧向伸出长度，导致装配时电机尾部与设备框架碰撞，这款模型完整还原了电机整体的外形轮廓，在布局阶段就能提前规避这类干涉问题，同时减速箱法兰的安装孔位分布、输出轴的键槽尺寸都做了准确还原，能直接用于安装板的孔位设计，减少后续实际加工时的尺寸偏差。

　　另外这类电机的减速箱壳体采用压铸铝材质，兼顾结构强度与轻量化要求，电机本体的外壳为钢制机壳，散热性能满足长时间连续运行的需求，在常温工况下连续运行的温升控制在合理区间，不会因为过热导致电机性能衰减。在传动链路设计中，这类直角减速电机常被用在空间受限的转角位置，替代直出轴电机加转角换向器的组合结构，能减少传动环节的零件数量，降低整套机构的装配复杂度，同时减少传动间隙，提升驱动端的位置控制精度，尤其是在一些需要低速大扭矩输出的小型工位，比如工装夹具的旋转驱动、小型传送带的主动辊驱动、标签收卷机构的动力端，都能看到这类结构电机的应用。
