36V无齿轮电动自行车直流驱动电机

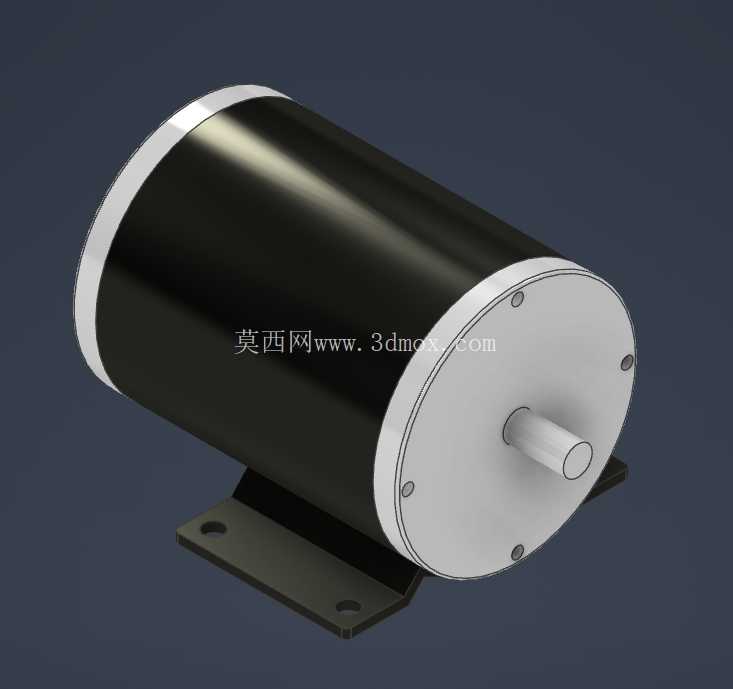

　　日常接触的民用短途代步电动两轮车中，无齿轮结构的低压直流驱动电机一直是长续航、低维护需求车型的主流选配方向，这类电机省去了减速齿轮组的传动损耗与齿轮磨损更换的麻烦，在平原地区日常通勤、短途载货的电动自行车场景里适配性极强。这款36V规格的无齿轮电机，额定输出功率500W，采用卧式底脚安装结构，整体为圆柱式壳体设计，输出轴从前端盖中心伸出，壳体两端采用金属端盖配合止口定位，端盖上沿圆周均匀分布紧固螺钉，保证定子与转子的同轴度，避免运行过程中出现扫膛问题。从结构设计逻辑来看，这类无齿轮电机的转子直接与输出轴刚性连接，没有中间减速机构，因此在设计时需要重点考量低速大扭矩输出的绕组匹配，定子绕组采用低压大电流绕制方案，配合高磁能积的永磁体贴装在转子表面，能够在额定电压下直接输出满足电动自行车起步、爬坡需求的扭矩，不需要通过齿轮减速放大扭矩，也就从根源上消除了齿轮啮合的噪音与传动间隙，运行过程中噪音更低，传动效率比有齿轮减速的同规格电机高出8%到12%左右。

　　安装边界方面，底部的安装脚为一体式冲压或铸造成型的刚性支架，两个安装孔的孔距符合常规电动自行车车架的电机安装位尺寸，安装时只需要将电机底脚贴合车架的安装平面，穿入对应规格的紧固螺栓并打紧防松螺母即可完成固定，不需要额外制作转接支架，输出轴的轴径与键槽尺寸匹配常规的链轮或皮带轮安装规格，能够直接适配市面上多数民用电动自行车的传动系统，不需要对传动部件做二次改装。实际使用场景中，这类无齿轮电机因为没有齿轮磨损的问题，日常维护只需要定期检查两端轴承的润滑状态、接线端子的紧固情况即可，不需要定期更换齿轮油、检查齿轮磨损量，对于日常使用强度不高、以平坦路面通勤为主的用户来说，全生命周期的维护成本远低于有齿轮减速的电机。

　　设计过程中，壳体表面做了光滑的喷塑处理，既能够提升壳体的防锈耐腐蚀能力，也能避免日常骑行过程中泥水、灰尘附着在壳体表面难以清理，两端端盖与壳体的配合处做了密封槽设计，加装密封胶圈后能够达到日常户外骑行的防水防尘要求，应对雨天骑行、路面溅水的场景不会出现内部进水烧绕组的问题。从散热设计来看，圆柱式的壳体本身拥有较大的散热表面积，电机运行过程中绕组产生的热量能够通过定子铁芯直接传递到金属壳体，通过行驶过程中的自然气流带走热量，不需要额外加装散热风扇，进一步减少了故障点与运行噪音，在额定功率下连续运行时的壳体温度能够稳定在合理区间，不会出现过热退磁的问题。

　　对于做电动自行车改装、低速代步设备开发的结构工程师来说，这类电机的三维模型能够直接用于车架安装位的干涉检查、传动系统的匹配校核，在设计阶段就可以模拟电机安装后的周边间隙，避免出现安装后与车架部件、挡泥板、刹车结构发生干涉的问题，也可以根据电机的输出轴尺寸直接匹配设计传动链轮、连接法兰，减少样机试制阶段的改模次数。需要注意的是，这类无齿轮直流电机因为没有减速机构，起步时的电流会比带减速的电机稍大，在配套控制器选型时需要匹配对应限流值的无刷直流控制器，同时要做好接线部分的绝缘与防水处理，避免大电流工况下接线端子过热出现接触不良的问题。另外在安装时要保证电机轴与传动轮的同轴度，虽然电机本身的轴承能够承受一定的径向载荷，但长期偏载运行会加速轴承磨损，缩短电机的使用寿命，底脚安装时的螺栓要加装防松垫圈，应对骑行过程中的颠簸震动，避免螺栓松动导致电机移位、传动链条脱落。
