伊特尔直驱电机结构三维设计

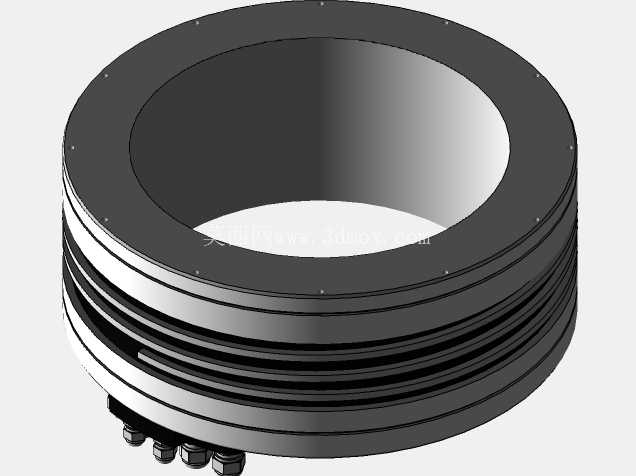

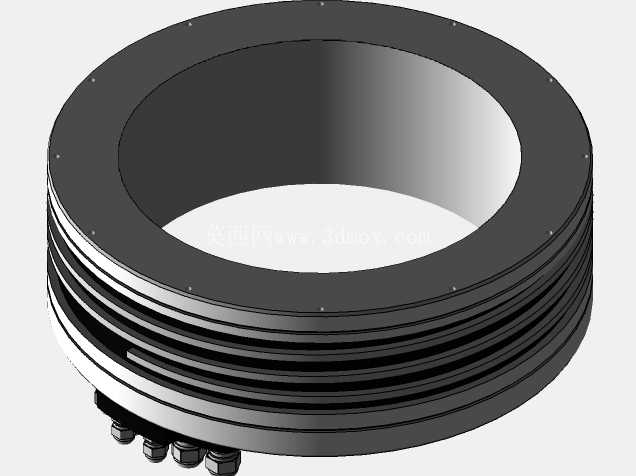

　　在高精度回转类设备的选型与结构设计环节，直驱电机的应用边界正在持续拓宽，不同于传统带减速机构的驱动方案，这类直驱结构取消了中间传动链的间隙累积，从根源上解决了反向传动死区、传动磨损带来的精度衰减问题，在半导体晶圆搬运、高精度数控转台、工业机器人关节、精密检测转台这类对回转定位精度、重复定位误差有严苛要求的场景中，这类结构的应用占比正在逐年提升。这款伊特尔直驱电机采用中空环形的整体结构布局，中空内孔可直接穿过气路、线缆或者工装传动轴，适配自动化设备中走线、穿轴的安装需求，省去了额外设计走线拖链、旁路过线结构的空间，能有效压缩设备整体的轴向安装尺寸。

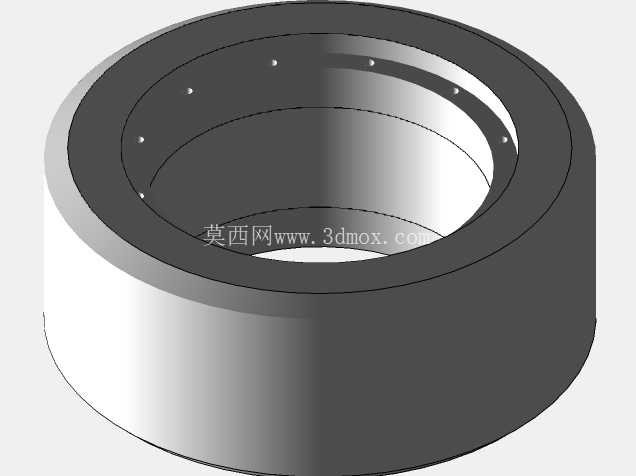

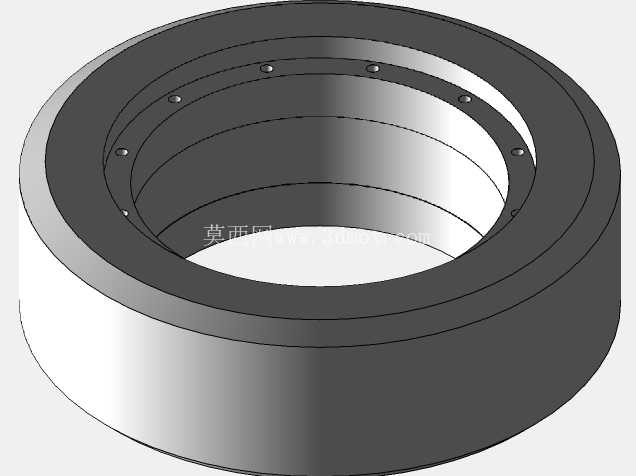

　　从结构设计逻辑来看，定子与转子采用同轴嵌套的装配方式，转子部分直接集成负载安装法兰面，负载可通过端面的均布螺纹孔直接与转子输出端刚性连接，完全省去了联轴器、同步轮、齿轮副这类中间传动零件，传动刚度相比传统伺服电机加减速机的方案有量级上的提升，动态响应速度更快，在频繁启停、高速往复回转的工况下，不会因为中间传动件的弹性形变出现跟随误差超差的问题。电机本体的外壳采用多层环形散热筋结构，沿圆周方向均匀分布的散热槽能在设备运行过程中增大与空气的接触面积，即便在持续高扭矩输出的工况下，也能通过自然对流或者配套的风冷结构将绕组温升控制在合理区间，避免因为过热导致的磁钢退磁、绕组绝缘老化问题。

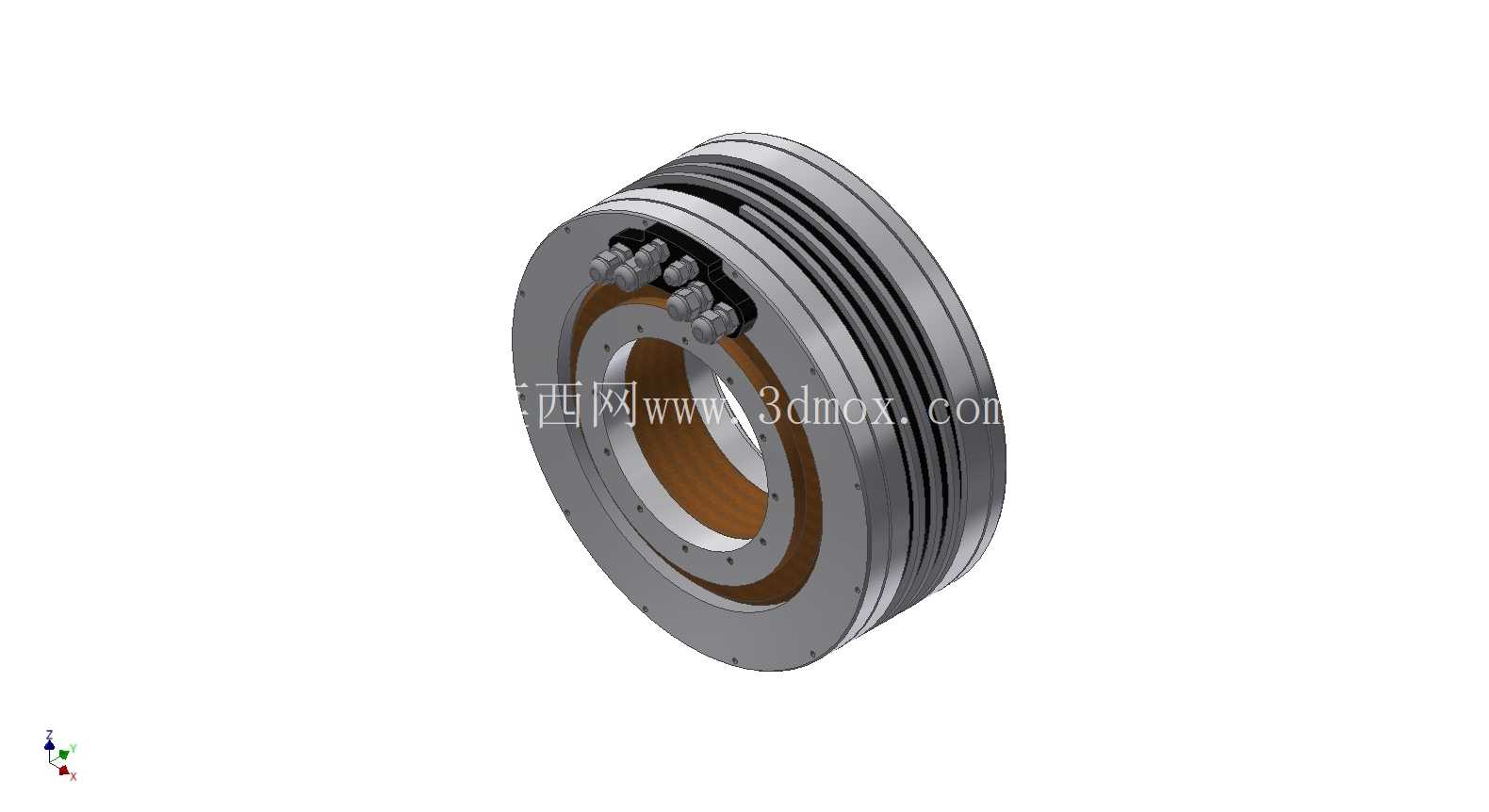

　　端面的接线端子采用侧向集中布局，接线端预留了足够的插拔操作空间，安装时不需要额外预留轴向的接线操作距离，能进一步压缩设备的整体安装空间，适配紧凑布局的自动化设备安装需求。从安装边界来看，电机的定子基座端面设计有均布的安装定位孔与定位止口，安装时可通过止口与设备安装板实现快速同轴定位，不需要反复调整同轴度就能保证定子与转子的装配气隙均匀，避免因为安装偏心导致的运行抖动、扭矩输出不均、磁钢擦碰定子等问题。转子输出端的端面跳动、径向跳动公差都控制在微米级，搭配高精度的交叉滚子轴承作为回转支撑，可承受径向、轴向以及倾覆方向的复合载荷，即便在偏载安装的工况下，也能保证回转精度的稳定性，不需要额外加装辅助支撑轴承。

　　在实际设备集成过程中，这类直驱结构的优势还体现在维护成本上，因为没有齿轮、皮带这类易损传动件，长期运行过程中不需要定期更换润滑脂、调整皮带张紧力、更换磨损齿轮，设备的平均无故障运行时间更长，对于24小时连续运行的自动化产线来说，能大幅减少停机维护带来的产能损失。设计这类直驱电机的三维结构时，需要重点考量定子与转子之间的气隙均匀性控制，整个基座的加工形位公差、轴承安装位的同轴度、转子磁钢的固定强度都需要做针对性的结构强化，比如磁钢采用嵌入式粘接加挡圈限位的固定方式，避免高速回转时磁钢受离心力作用出现移位；绕组端部做绝缘固化处理，避免长期运行过程中绕组振动出现绝缘破损；轴承位采用过盈配合加端面压盖锁紧的结构，避免高速回转时轴承出现跑圈、窜动问题。另外，中空结构的内壁做了光滑过渡处理，穿线或者穿轴时不会刮伤线缆外层或者轴面，内孔的尺寸覆盖了常规自动化设备的过线需求，可适配不同直径的工装轴穿过，不需要额外做转接结构。在不同的应用场景中，这类直驱电机可搭配不同分辨率的环形编码器做位置反馈，实现高精度的闭环位置控制，满足从低速大扭矩回转到高速精密分度的不同工况需求，比如在数控转台应用中，可实现千分之一度级的分度精度，在3C产品的检测转台应用中，可实现高速连续回转下的稳定位置输出，在光伏设备的硅片搬运转台中，可实现短节拍内的快速启停与精准定位。
