航模用外转子无刷动力电机三维结构

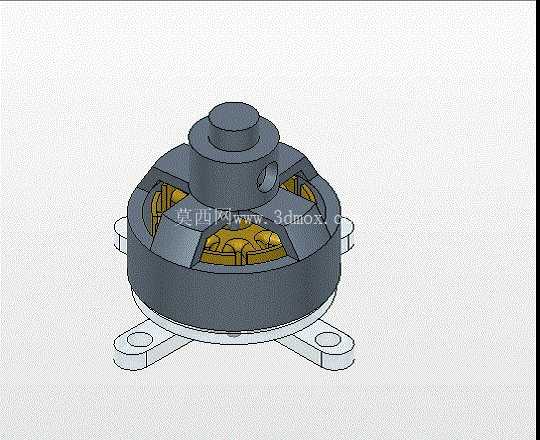

　　这款外转子无刷动力单元，主要面向小型遥控模型的动力输出场景，常见于固定翼航模、小型多旋翼飞行器、1:10及以下比例遥控车模的动力匹配，也可适配小型桌面级传动实验台的动力输入需求。从结构设计逻辑来看，采用外转子布局的核心考量是在同体积同重量下获得更高的扭矩输出，省去传统有刷电机的碳刷换向结构，降低运转过程中的机械摩擦损耗，同时减少换向火花带来的电磁干扰，适配遥控模型上搭载的无线信号接收模块工作需求。定子部分采用多槽集中绕组布局，绕组排布紧密，铁芯采用叠压硅钢片结构，有效降低高频运转下的涡流损耗，定子中心预留轴系安装位，与固定底座的中心轴采用过盈配合加卡簧限位的结构，保证转子高速运转时的同轴度，避免出现扫膛、动平衡失衡的问题。

　　转子外壳采用一体化拉伸成型结构，外壳内壁贴合永磁磁钢，磁钢采用径向充磁排布，与定子绕组保持均匀的气隙间隙，气隙宽度控制在0.2-0.3mm区间，既保证磁通量的有效传递，又避免加工公差导致的定转子剐蹭。底座部分采用三耳式安装法兰设计，三个安装耳呈120度均匀分布，每个安装耳上预留圆形通孔，可通过M2规格的螺丝直接固定在模型的电机安装座上，安装耳与底座主体采用一体化注塑或压铸成型，保证安装位的结构强度，能够承受电机急加速、急减速时产生的反扭矩。

　　从安装边界来看，整体径向最大尺寸为28mm，轴向总高度不含输出轴为18mm，输出轴直径为3mm，轴伸长度为5mm，可直接适配市面上常见的5寸、6寸航模螺旋桨夹，也可通过配套的齿轮组连接车模的传动轮系。顶部的输出轴端预留卡簧槽，可通过E型卡簧对螺旋桨或传动齿轮进行轴向限位，避免高速运转时连接件脱出。转子外壳上预留多组通风缺口，缺口位置正对定子绕组的端部，电机运转时转子随输出轴同步转动，带动外部空气从通风缺口流入，直接带走绕组工作时产生的热量，无需额外加装散热风扇即可满足3400KV规格下持续运转的散热需求，降低整体结构重量。在结构细节处理上，定子绕组的出线端从底座中心的预留缺口引出，出线位置做了圆角过渡处理，避免飞行或行驶过程中的震动磨损导线绝缘层，底座与定子铁芯的配合位设置定位凸台，装配时可快速对准定子的安装角度，减少装配过程中的对位调整时间。转子外壳与输出轴的连接位采用滚花销接结构，保证大扭矩输出时转子外壳与轴之间不会出现相对滑动，相比单纯的胶水粘接结构，抗冲击能力更强，能够承受模型急变向时的瞬时扭矩冲击。

　　这类无刷动力单元的设计核心是在轻量化与输出性能之间找到平衡，整体外壳采用轻量化铝合金材质，在保证结构强度的前提下尽可能降低自身重量，适配航模类产品对起飞重量的严格要求，同时动平衡精度控制在G2.5级别，最高支持每分钟数万转的运转转速，不会在高转速下产生明显的震动影响模型的操控稳定性。在实际选型匹配时，可根据模型的起飞重量、传动负载选择对应KV值的型号，KV值越高适配的螺旋桨直径越小，适合高速飞行的固定翼机型，KV值偏低的型号则适配更大直径的螺旋桨，获得更大的拉力输出，适配多旋翼或慢速特技机型。
