鼓风机组件结构设计三维数模

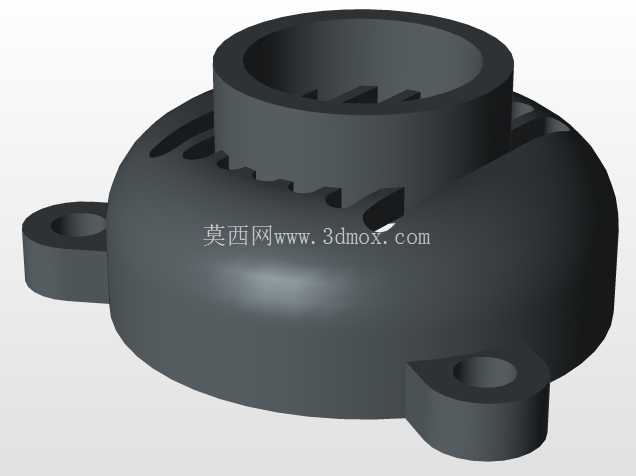

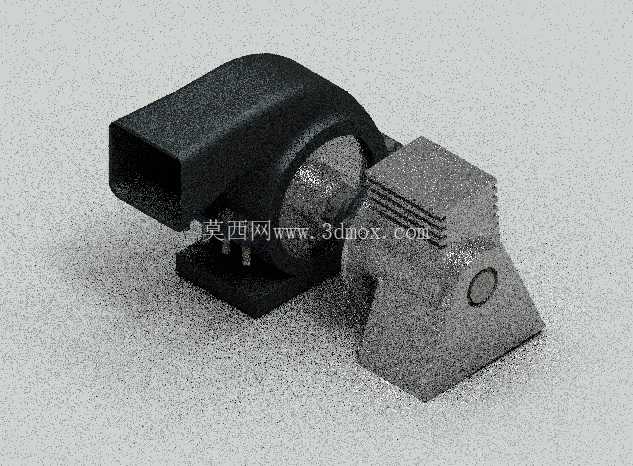

　　这套鼓风机组件的结构设计，核心面向小空间密闭腔体的定向风冷、小流量气体输送场景，常见于小型工业控制机柜内部散热、桌面型实验设备风道送风、小型电子装置的局部强制风冷工位，区别于大型工业离心风机，这类组件的核心诉求是在有限安装空间内实现稳定的定向气流输出，同时兼顾安装便捷性与运行时的结构稳定性。从结构拆分来看，组件分为风轮容纳腔、风道导出段、动力安装基座三个核心功能段，风轮容纳腔采用半包裹式蜗壳结构，内壁做顺滑弧面过渡，避免气流在腔体内形成紊流涡旋，降低风阻带来的动能损耗，风道导出段采用矩形扁口设计，可直接对接设备内部的矩形送风槽，无需额外加装转接头，减少风道连接环节的漏风概率。

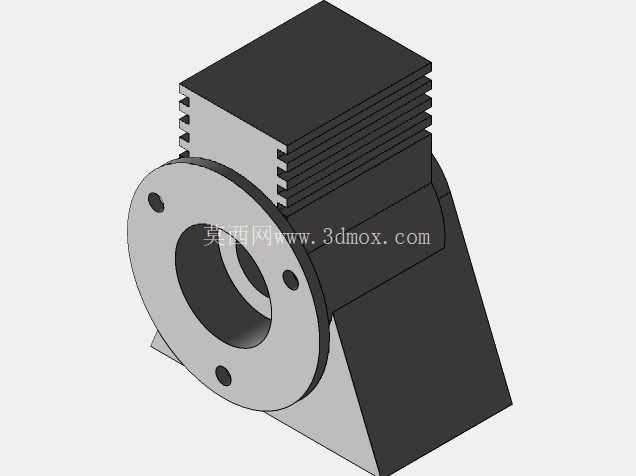

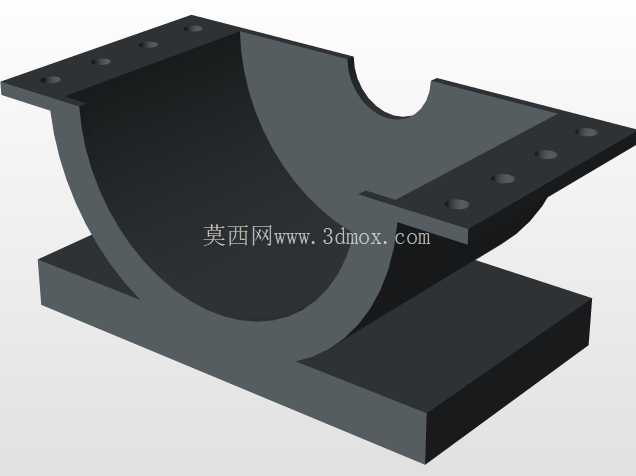

　　动力安装基座做了下沉式定位槽设计，安装时可直接卡入设备预设的安装凸台，配合基座上预留的两个沉头安装孔，可快速完成组件与设备主体的固定，沉头孔的深度做了精准控制，锁紧后螺丝端面不会突出基座平面，避免与周边其他零部件产生干涉。设计过程中优先考虑了组件的安装边界约束，整体横向安装跨度控制在适配小型机柜内部安装位的尺寸范围，竖向高度不会遮挡机柜内部的走线槽与其他板卡安装位，风道出口的朝向可根据实际安装需求做小角度调整，适配不同设备内部的风道走向。

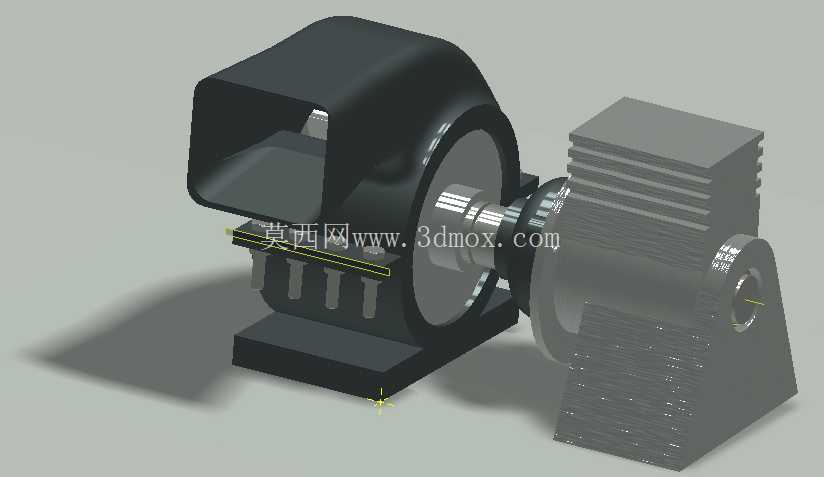

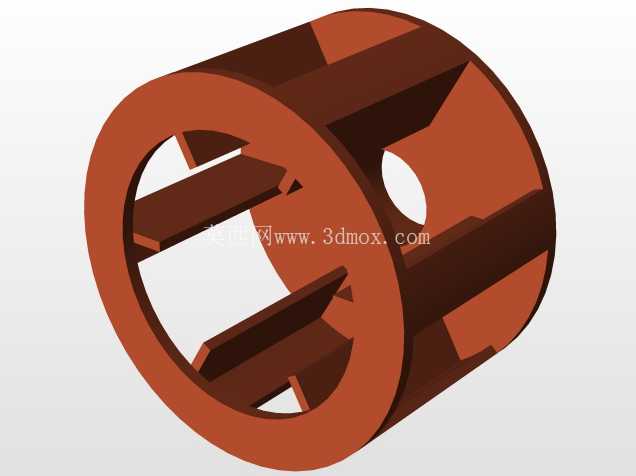

　　风轮与动力输出端的配合位采用过盈配合加定位销的双重固定方式，避免长期运行时风轮出现轴向窜动，产生异响或者动平衡失准的问题，蜗壳与基座的连接位采用卡扣加螺丝的组合固定方式，日常维护时可快速拆开蜗壳清理内部积尘，无需完全拆卸整个组件。在功能特性上，这套组件的气流输出方向集中，不会出现散流问题，可精准将气流输送到需要散热的发热元件位置，相比轴流风扇的散流送风，这种带定向风道的鼓风机组件在小空间内的送风效率更高，相同功耗下可实现更远的送风距离。

　　结构设计时特意将动力部分的安装位与风道部分做了半隔离设计，减少气流中的粉尘直接进入动力轴承部位，延长组件的连续运行寿命，基座底部预留了走线槽位，动力线可顺着走线槽排布到设备内部的接线端，不会出现线缆被风轮剐蹭的风险。从实际选型适配角度，这类组件可直接替换同安装尺寸的现有小型鼓风机，无需改动设备原有安装结构，安装孔位的中心距做了通用化设计，适配市面多数小型风冷设备的安装标准，风道出口的矩形尺寸也匹配常规小型设备的送风接口规格，不需要额外定制转接件。在建模过程中，所有配合面的公差都按照小间隙配合的标准做了预留，蜗壳拼接处的止口设计可保证拼接后不会出现明显缝隙，避免气流泄漏影响送风压力，风轮与蜗壳内壁的间隙控制在合理范围，既不会出现转动擦碰的问题，也不会因为间隙过大导致气流回流损失风压。
