μPC1237立体声功放扬声器保护集成块

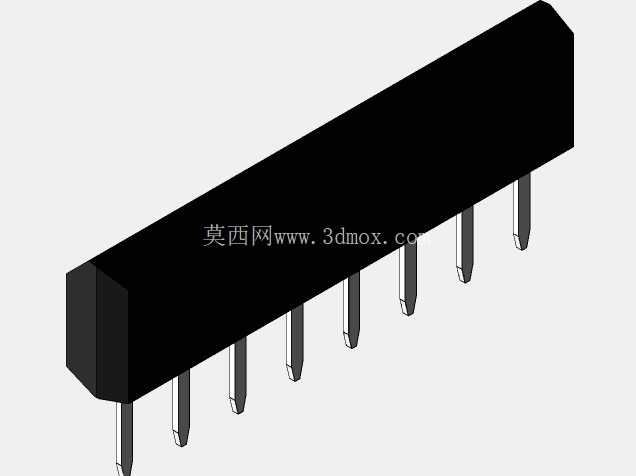

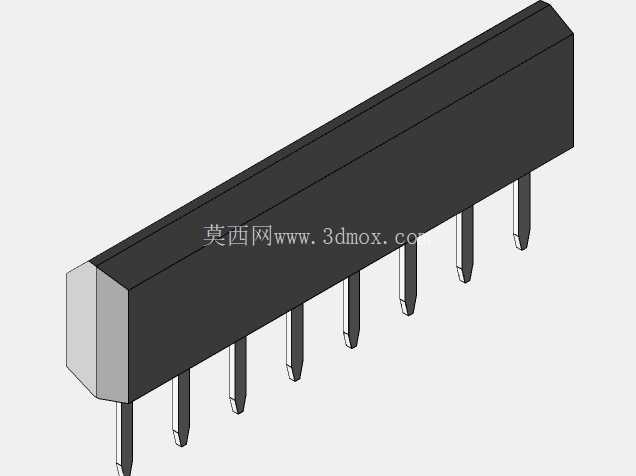

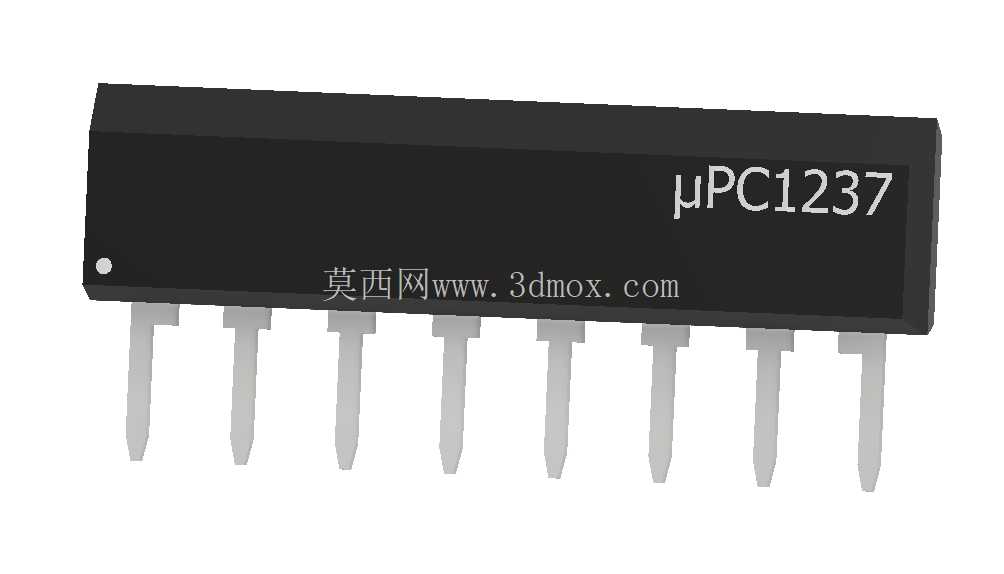

　　在音频功率放大设备的电路设计环节，扬声器与功放输出级的保护一直是可靠性设计的核心要点，μPC1237作为专门针对立体声功率放大场景开发的单片保护集成电路，是目前民用HiFi设备、专业舞台功放、车载影音系统里应用极广的保护核心器件。这款芯片采用单列直插8引脚封装形式，建模时严格还原了封装本体的尺寸边界：本体长度方向对应引脚排布的延伸方向，总长度匹配标准SIP-8封装的行业通用尺寸，引脚间距严格遵循2.54mm的直插器件标准节距，每根引脚的截面尺寸、伸出本体的长度都按照实际器件的公差范围做了还原，引脚根部与塑封本体的结合处做了圆弧过渡处理，还原实际注塑封装的工艺特征，避免建模时出现直角锐边的失真问题。塑封本体表面的丝印标识按照实物的位置做了等比例还原，包括型号字符、引脚1定位圆点的位置都和实物完全对齐，方便设计人员在做PCB布局、整机结构装配校验时，能直接通过模型核对丝印方向，避免装配时出现芯片插反的问题。从实际功能逻辑来看，这款芯片集成了功放输出直流偏移检测、开机延时静噪、输出过载检测、过温触发保护几大核心功能，不需要外接过多分立元件就能完成整套保护逻辑，相比传统用三极管、电阻电容搭建的分离式保护电路，集成方案的元件数量更少，PCB占用面积更小，保护动作的一致性也更优。

　　建模过程中特意还原了塑封本体的拔模斜度，实际生产中SIP封装的塑封本体为了方便脱模，侧面会有微小的斜度，这个细节很多通用IC模型都会忽略，但在做紧凑结构设计时，比如功放内部电路板间距较小、芯片靠近机箱侧壁或者散热片安装位时，这个斜度的存在会直接影响装配间隙的校核，如果忽略这个细节，很容易在实际装配时出现本体和周边结构件干涉的问题。引脚部分的建模没有做简化处理，每根引脚都还原了实际的弯折形状，靠近本体部分的平直段、伸出后的焊接段都做了区分，引脚末端做了微小的倒角处理，匹配实际器件引脚的浸锡工艺特征，在做PCB焊盘设计匹配时，可以直接通过模型核对引脚和焊盘的对齐度，避免出现焊盘尺寸和引脚不匹配导致的焊接不良问题。

　　在实际设备应用中，这款芯片通常布置在功放输出端子附近的PCB位置，靠近继电器驱动回路，这样可以缩短检测信号的走线长度，减少干扰导致的保护误触发，建模时还原的尺寸精度可以直接用于结构干涉检查：比如当芯片旁边布置电源滤波电容、信号继电器、接线端子时，可以直接在装配环境下测量芯片本体和周边元件的安全间隙，尤其是引脚焊接后焊锡的凸起高度、塑封本体和周边高大元件的距离，都可以通过模型提前校验，避免后期打样时出现元件装不下、或者装配后距离过近导致安规距离不足的问题。从设计思路上，这款芯片的封装选择单列直插形式，本身就是考虑到功放设备里多为单面板或者双面板布线，直插封装的焊接强度更高，适合大电流回路附近的器件安装，同时单列排布的引脚在布线时可以让检测信号、电源、输出驱动信号的走线分开排布，减少信号之间的串扰。模型还原了塑封本体表面的哑光质感，和实际黑色环氧塑封料的外观特征一致，没有做过度的光亮渲染，方便设计人员在做整机BOM可视化核对时，能快速识别器件类型，和周边的贴片元件、电容、电阻等器件形成明显的外观区分。

　　在做三维布线设计时，芯片的引脚位置精度可以直接用来走飞线或者线束固定路径的规划，比如部分手工搭棚的功放设备里，这款芯片会安装在搭棚架上，模型的尺寸可以直接用来核对搭棚条的开孔位置，确保引脚能顺利穿过搭棚条的焊孔，不会出现孔位偏移导致的安装应力问题。另外，芯片本体上的定位圆点标记在模型上做了凸起处理，和实际丝印或者凹印的定位标记位置一致，装配人员可以通过这个标记快速确认引脚1的位置，避免装反导致的电路烧毁问题，这个细节在做装配指导文件制作时，可以直接调用模型视角生成装配示意图，不需要额外拍摄实物照片。
