Springfield1903枪械配套操作底板结构设计

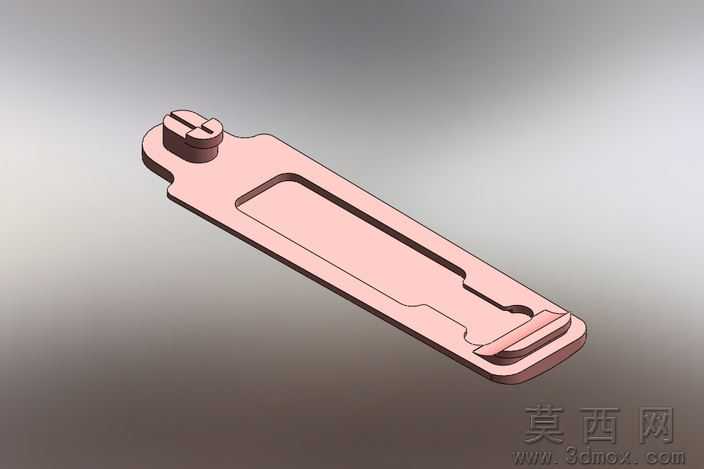

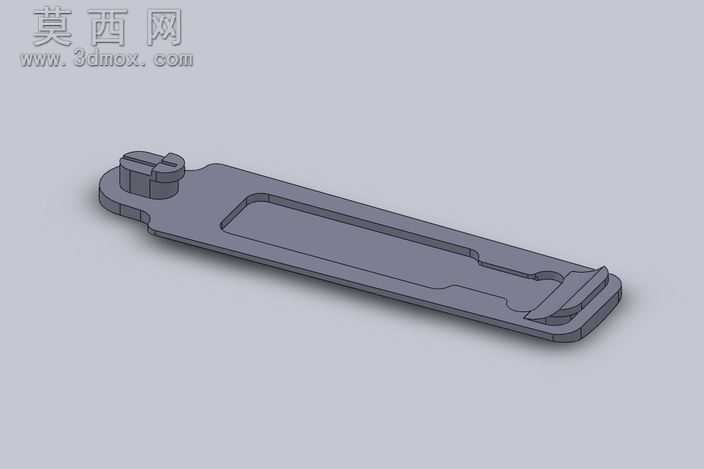

本作品为Springfield1903配套操作底板的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面绘制底板整体外轮廓草图，通过拉伸凸台命令生成基础实体，整体为长条形扁平结构，长度方向做了连续的圆角过渡处理，避免尖锐棱角带来的应力集中问题。针对底板中部的长条形镂空槽，采用拉伸切除命令完成结构构建，槽体边缘同步做等半径圆角处理，既减轻了零件整体重量，也为配套构件的滑动操作预留了足够的活动空间。底板一端设计有带一字槽的圆柱凸台结构，用于实现与枪械主体的铰接定位，建模时通过旋转凸台命令生成圆柱主体，再以拉伸切除切出顶部一字槽，保证凸台与主体连接位置做了加强圆角过渡，提升连接位置的结构强度。底板另一端设计有弯折式卡扣结构，通过多步拉伸与切除命令构建卡扣的卡合斜面与限位台阶，保证操作时的卡合定位精度。材质渲染阶段选用哑光合金钢材质，调整金属粗糙度参数还原枪械零件的哑光金属质感，对所有棱边做统一的倒角处理，还原真实五金零件的加工工艺特征。设计过程中重点考量了零件的操作人机性与结构可靠性，整体厚度均匀，壁厚控制在合理区间，既保证零件的结构强度满足操作受力需求，也避免了不必要的材料浪费。所有配合面均做了平面度约束，保证与相邻枪械配件装配时的贴合精度，镂空槽的宽度与深度参数经过反复校核，确保配套操作构件在槽内滑动时无卡滞、无松旷，两端的定位与卡扣结构尺寸严格匹配Springfield1903的对应装配位，保证零件安装后稳固可靠，能够承受操作过程中的反复受力，不会出现变形或断裂问题。
