外六角过渡接头式液压管接头三维建模

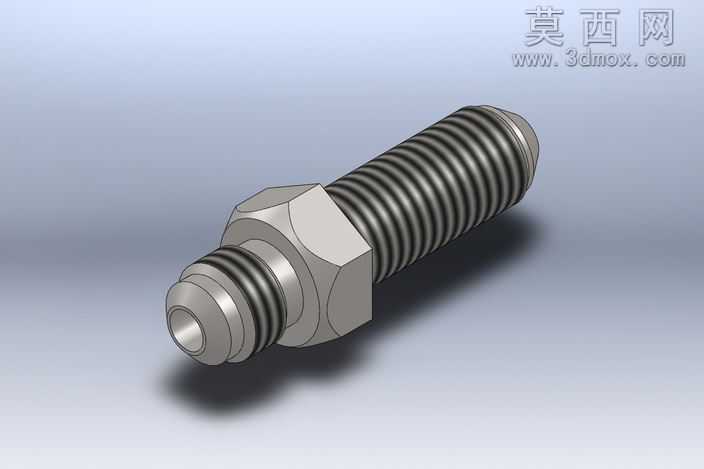

本作品为液压系统常用的外六角端直通管接头三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原实物尺寸，严格遵循液压管接头的通用设计规范。建模初始阶段先绘制接头的中心旋转基准轴，通过旋转凸台特征生成接头的主体基体，分别完成两端不同规格外螺纹段、中部六角拧动段、端部密封锥面的基础轮廓构建；其中螺纹部分采用软件螺旋线扫描切除特征完成，精准还原螺纹的牙型角、螺距、牙距参数，保证螺纹结构的装配适配性，中部六角结构采用正六边形草图拉伸成型，对六角棱边做符合工业生产标准的微小倒角处理，避免锐边应力集中问题，同时还原实际加工的工艺特征。材质渲染阶段，整体赋予金属碳钢材质，调整材质的粗糙度、金属度参数，模拟经过表面发黑处理的五金件质感，对端部密封锥面做轻微的高光处理，区分加工面与非加工面的视觉差异，渲染时采用柔和的工业产品打光方案，添加软阴影效果，清晰呈现接头的结构层次与细节特征。结构设计上，该接头一端为小规格外螺纹带密封锥面，用于连接液压软管或细径管路，中部六角结构为安装拧动的受力部位，另一端为长规格外螺纹段，用于接入阀体、阀块等液压元件的安装孔，两段螺纹之间设置定位轴肩，保证安装时的到位精度，内部为贯通式流道结构，流道转角处做圆弧过渡处理，降低液压油流经时的阻力与紊流问题。设计过程中充分考虑零件的加工工艺性，所有特征均采用常规机加工可实现的结构，无倒扣、无特殊加工需求的异形结构，同时对所有锐边做倒钝处理，符合液压元件的安全设计要求，建模完成后通过软件干涉检查功能验证各部分结构无重叠、无拓扑错误，可直接用于装配模拟、工程图导出、3D打印样件验证等场景。
