4700uF63V直插铝电解电容三维建模

　　在开关电源、线性稳压电源、工业变频器、伺服驱动这类需要处理大电流脉动的电路场景里，大容量铝电解电容是绕不开的核心被动元件，尤其是63V耐压档的4700μF规格，常被布置在整流桥后的滤波环节，用来平滑整流后的脉动直流电压，吸收电路工作时产生的浪涌电流，避免后级的控制芯片、功率器件因为电压波动出现误触发或者过压损坏。做这类直插元件的三维建模时，首先要考虑的是PCB布局阶段的安装干涉问题，很多新手工程师在画板时只看 datasheet 上的标称尺寸，忽略了电容本体的公差、引脚的成型偏差，最后做出来的板子要么电容和旁边的功率管散热片顶死，要么引脚插不进过孔，反而拖慢了样机调试的进度。

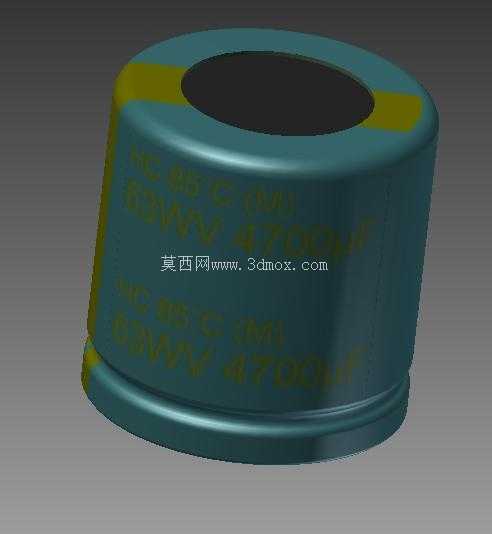

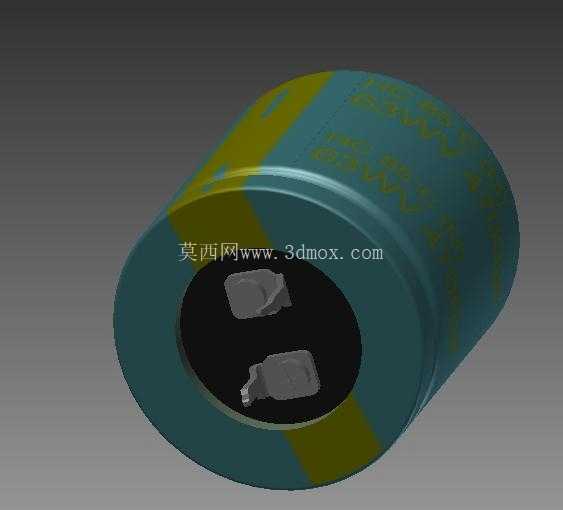

　　这个规格的电容本体直径为30mm，本体高度35mm，属于大体积直插电解电容，建模时首先要还原本体的圆柱形态，顶部的防爆刻痕是不能忽略的细节——实际量产的铝电解电容顶部都会压出K型或者十字型的防爆槽，当电容内部因为过温、过压产生气体时，防爆槽会优先开裂释放压力，避免电容本体炸裂波及周边元件，建模时把这个特征做出来，后续做整机结构的安全间距校验时，就能准确预留防爆阀的泄压空间，不会出现结构件挡住防爆槽的低级错误。引脚部分要注意，这类大容值电解电容的引脚不是细铜丝，而是直径1mm左右的镀锡铜包钢线，引脚间距是标准的10mm，建模时引脚的伸出长度要按照波峰焊的工艺要求设置，太长会在过波峰时挂锡过多导致连锡，太短则会出现插板不到位、虚焊的问题。

　　从实际应用的角度看，这个耐压值的电容通常用在输入电压为24V、36V、48V的工业电源场景，比如伺服驱动器的直流母线滤波、大功率开关电源的输出滤波、工控设备的电源输入滤波，这些场景里电容周边通常会布置整流桥、MOS管、快恢复二极管这类发热器件，建模时准确还原30mm的直径和35mm的高度，就能在结构设计阶段校验电容和周边发热器件的间距——铝电解电容的寿命和工作温度直接相关，距离发热器件太近会让电容本体温度快速上升，实际使用寿命会比标称值缩短一半以上，准确的三维模型能让结构工程师提前评估热场分布，合理调整元件布局，不用等样机做出来再通过热成像测试反复调整位置。

　　建模时还要注意本体的标识特征，电容本体上印的耐压、容值、耐温等级、极性标识，这些特征在三维模型里做出来，后续生成装配BOM、做生产作业指导书的时候，就能直接从模型里提取视觉特征，避免产线工人把不同耐压、不同容值的电容插反或者插错——尤其是电解电容是有极性的元件，一旦极性装反，通电后短时间内就会鼓包漏液，严重时甚至会引发起火。另外，这类大体积电容在整机里通常会点胶固定，或者搭配塑料电容座使用，建模时准确的本体圆柱面尺寸，能让结构工程师提前设计固定胶的涂布范围、电容座的配合尺寸，不用反复打样验证配合公差。

　　很多工程师做元件库的时候习惯简化电容模型，只画一个简单的圆柱加两个引脚，忽略了本体底部的封胶台阶、引脚的成型圆角，这些细节看起来不重要，但在做高密度PCB布局的时候，0.5mm的尺寸偏差就可能导致电容和旁边的贴片元件、结构立柱产生干涉，尤其是在电源类产品里，大电解电容往往是板上高度最高的元件之一，本体高度的准确性直接决定了整机外壳的内部净高设计，如果模型高度做小了，最后组装时电容就会顶到外壳，导致外壳无法合盖，需要重新改板开模，造成不必要的成本浪费。

　　从电路设计的角度看，这个参数的电解电容等效串联电阻（ESR）相对较高，通常会搭配小容值的陶瓷电容做高频去耦，但在结构建模层面，不需要还原内部的卷绕结构，只需要把外部的安装尺寸、外形特征、极性标识准确还原，就能满足结构设计、PCB布局、装配校验的全部需求。实际建模时，本体的圆柱度要按照量产元件的公差设置，通常直径方向的公差在±0.5mm以内，高度方向的公差在±1mm以内，引脚的位置度公差要控制在±0.2mm，这样导出的STEP模型导入PCB设计软件后，生成的3D装配图才能和实际样机的装配状态一致，提前发现所有的安装干涉问题。

　　另外要注意，这类85℃耐温等级的电容，在安装时要和周边的发热元件保留至少3mm的空气间隙，建模时如果能在模型里标注出推荐的安全间距区域，就能让布局工程师在设计阶段就规避热耦合的问题，不用后续再做热仿真调整。引脚的折弯位置也要符合实际加工工艺，不能在引脚根部直接折弯，要预留至少2mm的直段，避免折弯时应力传递到电容内部的密封结构，导致电容漏液。这些细节都是在实际量产中踩过无数坑总结出来的经验，一个准确的三维元件模型，本质上是把这些工艺要求、安装要求都融入到模型尺寸里，让后续的设计环节少走弯路。
