导轨式单相数字电能计量装置结构设计

　　这款单相数字电表主要面向低压终端配电场景的电能计量需求，常见于工业厂房动力柜、商业楼宇配电竖井、居民分户计量箱以及分布式光伏并网侧的单相回路计量点位，承担回路有功电能累计、关键电参数实时采集的核心作用，替代传统机械式感应电表，解决机械表计量精度低、磨损后误差漂移、无法数字化远传的痛点。

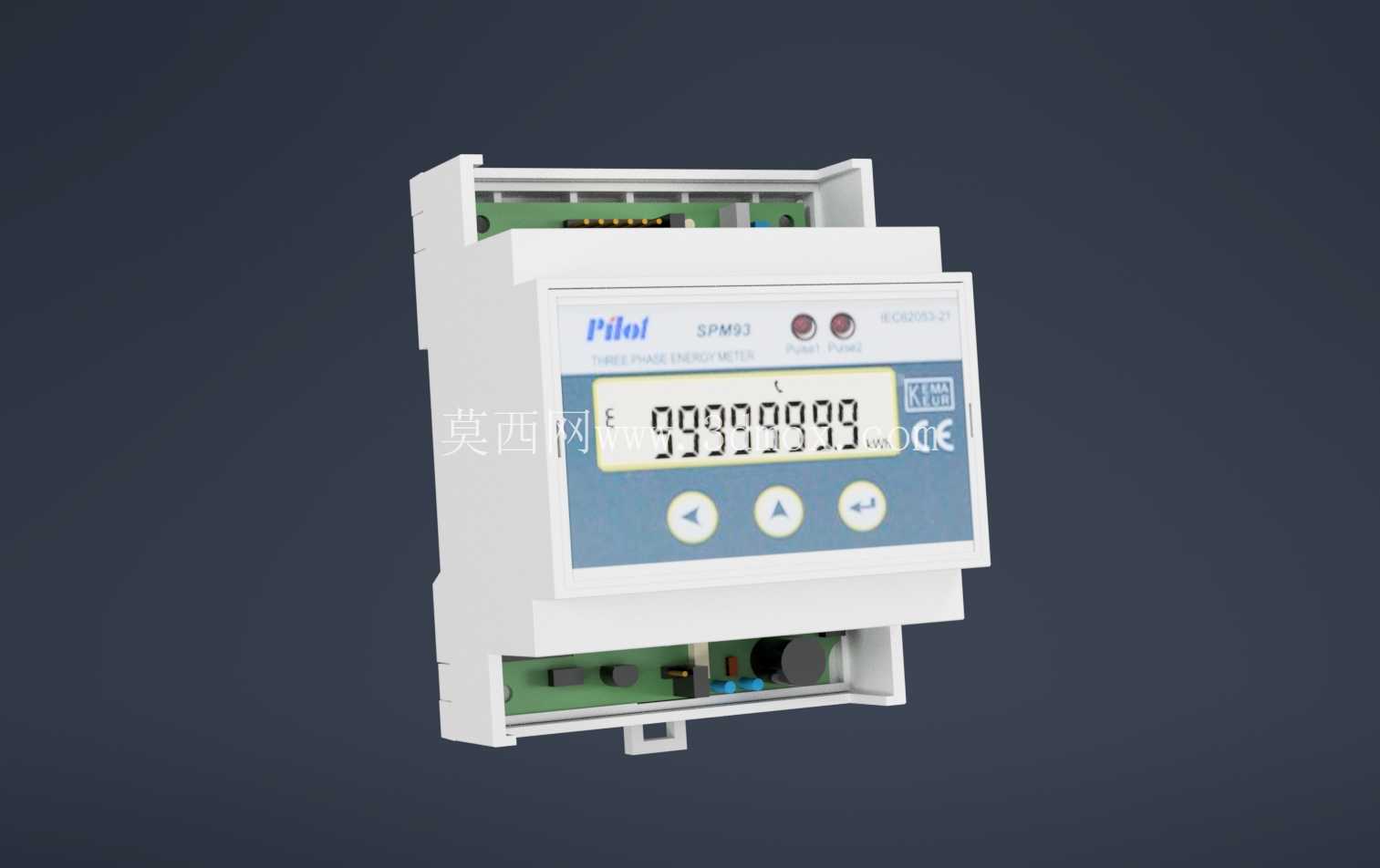

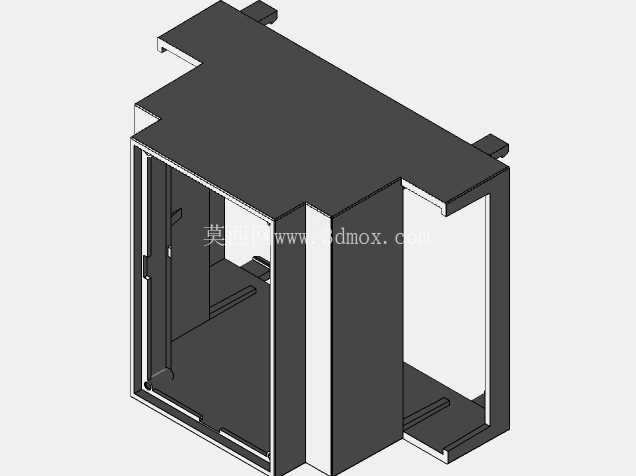

　　从结构设计逻辑来看，整体采用标准DIN导轨安装的模块化壳体方案，壳体宽度适配常规35mm标准导轨的安装模数，整体厚度控制在配电回路的常规安装深度范围内，可直接卡装在成套柜内的标准导轨上，无需额外定制安装支架，相邻安装的同模数配电元件之间不会出现干涉，接线端子排布在壳体上下两端，分别对应进线侧与出线侧的线缆压接，端子间距满足低压配电的电气间隙要求，避免不同相序线缆之间的爬电风险。壳体正面的显示区域采用倾斜式视窗设计，适配人站立观察柜内仪表的常规视角，无需大幅度弯腰或仰头即可清晰读取显示数值，视窗下方设置三个操作按键，分别对应参数切换、数据确认、复位清零的操作逻辑，按键采用凸点触感设计，操作人员佩戴常规劳保手套也可准确触发操作，不会出现误触。

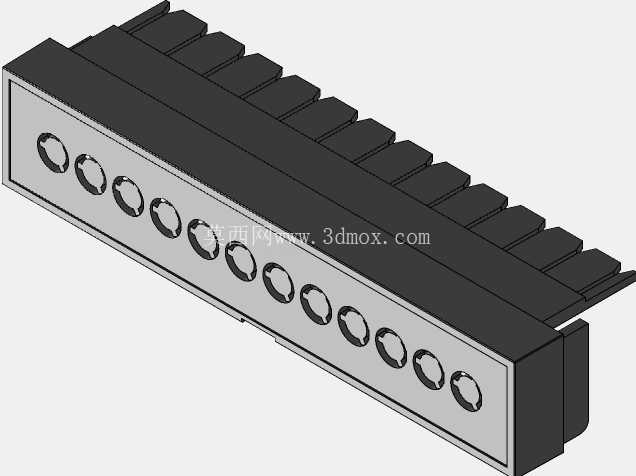

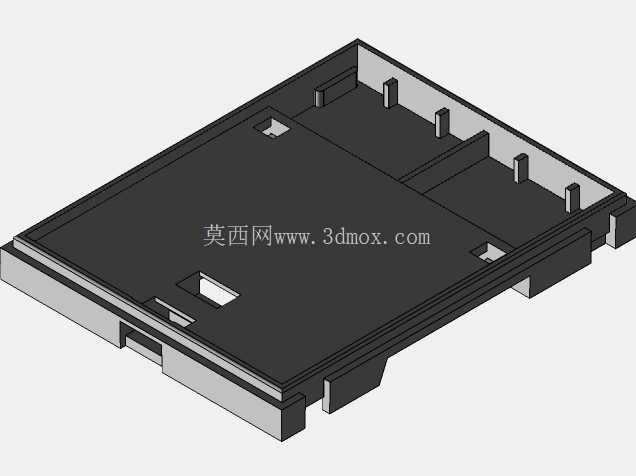

　　内部结构分层布局，上层为显示与主控PCB板，集成计量芯片、显示驱动电路与按键交互模块，显示段码屏可直接显示累计电能数值、实时电压、电流、功率因数等核心参数，屏幕旁设置两个状态指示灯，分别对应电源通电、脉冲计量的状态提示，计量脉冲输出可对接后台能耗采集系统，实现远程抄表无需人工现场记录。下层为电源采样与接线端子模块，电流采样回路采用锰铜分流器方案，电压采样直接从进线端取电，采样信号通过屏蔽排线连接至上层主控板，避免强电回路对弱电计量信号的电磁干扰，壳体内侧设置多道隔离筋，将强电接线区域与弱电控制区域完全物理分隔，满足低压电器的绝缘防护要求。壳体上下两端的接线端子采用带压线框的螺钉锁紧结构，可适配1.5-6平方毫米的铜芯导线压接，拧紧螺钉后压线框可均匀包裹导线线芯，避免虚接发热的问题，端子旁印有清晰的接线标识，对应火线进、火线出、零线进、零线出的接线逻辑，现场接线时无需反复查阅说明书即可完成正确接线。

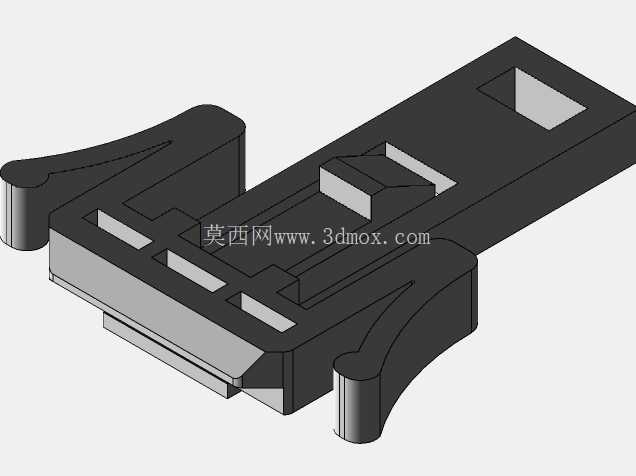

　　产品的外壳采用阻燃PC+ABS合金材质，满足低压电器的阻燃等级要求，即使柜内出现局部短路高温，壳体也不会出现明火蔓延的情况，壳体拼接处采用卡扣加超声焊接的密封工艺，正面防护等级达到IP40，可阻挡日常环境中的灰尘与飞溅水滴侵入内部电路，适配配电房、竖井等常规室内安装环境的防护需求。在建模过程中，需要重点关注导轨卡扣的弹性结构设计，卡扣的卡接行程要适配35mm导轨的厚度公差，安装时只需将表体上部挂在导轨上沿，下部按压即可听到卡扣卡入的反馈声，拆卸时用一字螺丝刀撬动卡扣下方的解锁舌片即可将表体从导轨上取下，全程无需额外紧固件，大幅提升现场安装与后期维护更换的效率。同时要注意显示视窗的透明件与壳体的配合间隙，透明件采用防紫外线的PC材质，避免长期光照后出现发黄雾化影响读数的问题，透明件与壳体之间设置密封胶条，防止清洁柜内卫生时的水渍渗入显示区域。

　　从实际选型适配角度，这款单相数字电表的安装尺寸完全兼容传统同规格机械电表的安装位，老旧配电系统改造时可直接替换原有机械表，无需改动柜内导轨排布与接线长度，降低改造的施工成本与停电时长。计量精度满足常规民用与工业配电的1级精度要求，可准确覆盖小电流待机状态到大电流额定负载状态的计量区间，不会出现小负载下计量漏记、大负载下计量超差的问题。内部电路板的固定采用自攻螺钉加定位柱的组合方式，定位柱先对PCB板进行预定位，再拧紧螺钉固定，可避免装配过程中PCB板移位导致的按键与视窗对位偏差，同时在PCB板与壳体之间设置绝缘垫片，防止电路板焊点与壳体金属嵌件接触造成短路风险。
