正泰NP2-B01按钮控制接线盒结构设计

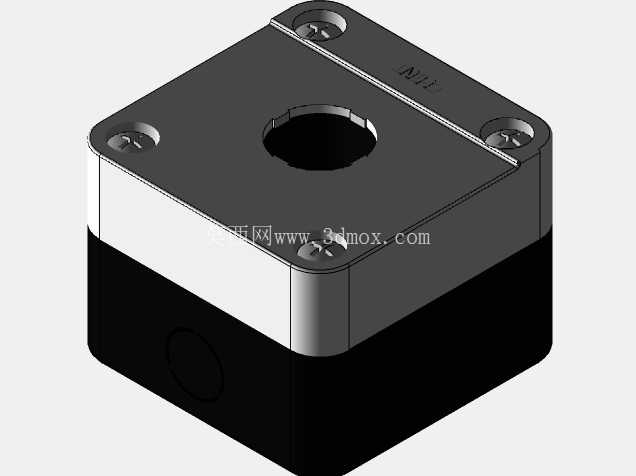

　　在低压电气控制回路的现场布设场景里，这类单孔按钮安装盒是极为常见的配套部件，主要承担按钮元件的防护、固定以及现场操作点位的承载作用，广泛出现在小型设备旁侧操作位、生产线工位旁的就地控制端、检修区域的临时操作点位等场景中，能够为外露的按钮元件提供基础的防尘、防误碰防护，同时规整接线端的走线布局，避免线缆外露带来的安全隐患。从实际使用的角度出发，这类部件的设计首先要匹配对应规格按钮的安装尺寸，本次涉及的这款单孔控制盒，顶面预留的安装孔位完全适配NP2系列平头按钮的安装口径，安装时仅需将按钮从盒体顶面穿入，通过配套的锁紧螺母从盒体内部固定即可完成按钮的装配，不需要额外做打孔或者尺寸适配的加工，能够直接用于现场的装配作业。盒体采用上下分瓣的结构设计，上盖与下座通过四角的十字螺丝完成紧固连接，这种连接方式的优势在于装配和后期检修拆解都极为便利，不需要专用工具，普通的十字螺丝刀即可完成拆装操作，日常维护时拆开上盖就能直接接触到内部的接线端子，排查线路故障或者更换按钮元件的操作效率很高。下座的侧面预留了线缆穿入的敲落孔结构，现场布线时可以根据走线方向选择对应位置的敲落孔开孔，穿入线缆后配合防水格兰头或者护线圈就能完成线缆的固定与防护，既可以适配从柜体方向引来的硬线布设，也能适配拖链场景下的软线接入，适配不同的现场布线需求。

　　从安装边界的角度考量，这款控制盒的整体外形为方正的小尺寸结构，四角做了小圆弧过渡处理，没有尖锐的棱角，安装在设备表面或者墙面时不会对操作人员造成剐蹭伤害，整体的安装孔位隐藏在上盖的下方，固定时可以先将下座通过螺丝固定在安装面上，再完成内部接线和上盖的装配，固定螺丝不会外露在盒体外部，既提升了整体的外观整洁度，也避免了固定螺丝长期暴露在环境中出现锈蚀的问题。盒体表面的品牌标识采用模压成型的方式做在上盖表面，不会因为长期的擦拭或者环境腐蚀出现标识脱落的问题，现场运维人员能够快速识别部件的品牌与规格，减少备件选型时的错配概率。从结构强度的设计角度来看，盒体的壁厚做了均匀化处理，既不会因为壁厚过薄导致装配后出现形变，导致上盖与下座的贴合面出现缝隙，让粉尘或者水汽进入盒体内部影响接线安全，也不会因为壁厚过厚造成材料的浪费，抬升部件的整体成本。上下盖的贴合面做了一圈止口结构，装配时上盖的止口能够嵌入下座的贴合槽内，即使不额外加装密封胶条，也能阻挡大部分的浮尘进入盒体内部，适配普通室内工业场景的防护需求，如果是在多粉尘或者有溅水的场景使用，也可以在止口位置加装适配的密封胶条，就能提升整体的防护等级，不需要重新开模调整盒体结构，拓展性较强。

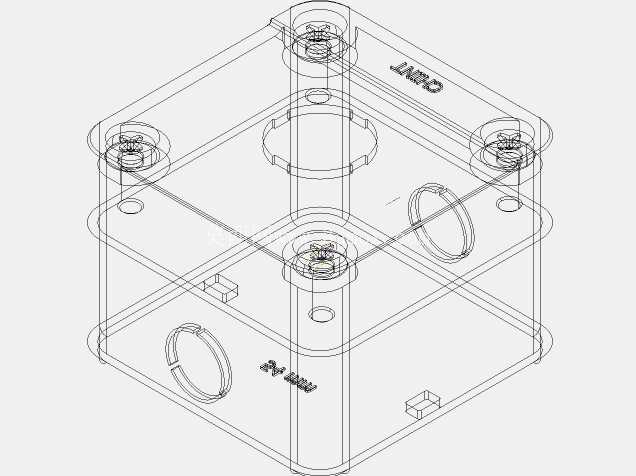

　　在实际的三维建模过程中，这类部件的建模需要重点关注几个核心尺寸的匹配：首先是顶面按钮安装孔的中心位置与孔径公差，必须和对应按钮的安装尺寸完全匹配，否则会出现按钮装不进去或者安装后松动歪斜的问题；其次是四角固定螺丝的孔位同轴度，上盖的沉头孔与下座的螺丝柱必须保证同轴，否则装配时会出现螺丝拧不到位或者滑牙的问题；再者是侧面敲落孔的位置与壁厚，要保证敲落孔的连接筋厚度合适，既不会在运输过程中自行脱落，也能在现场施工时用螺丝刀轻松敲开，不需要额外用钻头扩孔。另外盒体内部的预留空间也要做合理的规划，要保证按钮装入后，内部有足够的空间容纳接线端子和弯折后的线缆，不会出现盒盖合上时压到线缆，导致线缆绝缘层破损的问题。

　　这类小型电气配件虽然结构不复杂，但是在工业现场的使用量极大，设计时的细节考量直接影响到现场装配的效率和后期使用的可靠性，比如上盖沉头孔的深度要匹配十字螺丝的头部高度，保证螺丝拧入后头部不会高出上盖表面，避免积灰或者剐蹭；下座底部的安装孔要做沉台设计，让固定下座的螺丝头部不会凸入盒体内部，占用内部的接线空间；盒体内部的螺丝柱要做加强筋处理，避免拧螺丝时螺丝柱出现开裂的问题。很多现场出现的控制盒故障，往往都是这些细节设计不到位导致的，比如螺丝柱开裂导致上下盖无法紧固，安装孔公差过大导致按钮松动，内部空间不足压破线缆造成短路等问题，在建模阶段把这些细节的结构处理到位，才能保证后续生产出的部件能够满足现场长期使用的需求。
