带硅胶盖便携式塑料防护收纳盒结构设计

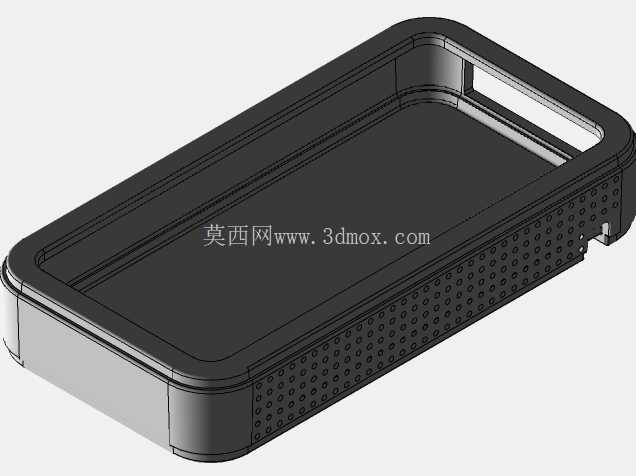

　　这款带硅胶盖的便携式塑料盒，在工业现场便携检测、户外小型电子模块携带、实验室零散精密样件收纳场景中有着极高的适配性，很多一线设备运维人员外出排查线路故障时，需要随身携带小型接线端子、校准用电阻模块、迷你测试表笔头等零散配件，普通硬质塑料盒在跌落时容易出现盒盖弹开、内部配件散落的问题，而这款产品的硅胶盖结构刚好能解决这类痛点。从结构设计逻辑来看，盒体主体采用硬质工程塑料注塑成型，侧壁做了均匀的点阵式防滑纹理，既能够提升手持握持时的摩擦力，避免戴劳保手套操作时出现打滑脱手的情况，同时点阵式的凹陷结构也能在盒体受到侧向挤压时提供一定的形变缓冲空间，减少外力直接传递到内部收纳的元器件上。盒体的边角全部做了大圆角过渡处理，没有尖锐的直角结构，一方面是注塑工艺的需求，能够减少注塑过程中应力集中导致的翘曲变形问题，提升成品率，另一方面在便携携带时，圆角结构不会刮蹭工作服口袋或者工具包的内衬面料，长期使用也不会出现勾丝破损的情况。盒体顶部预留的长条形开口，是专门为需要外接引线的收纳场景设计的，比如收纳小型蓝牙传输模块、温湿度采集探头时，不需要完全打开盒盖，就可以将信号线从预留开口处引出，既能够保证内部元器件的防护性，又能满足实时信号传输的使用需求。

　　硅胶盖的设计采用了过盈配合的卡接结构，不需要额外的卡扣零件，依靠硅胶材质本身的弹性形变卡入盒体顶部的卡槽内，装配和开启都不需要借助额外工具，单手就可以完成操作，硅胶盖的边缘做了加厚处理，反复开合也不会出现撕裂的问题，同时硅胶材质本身具备一定的防水防尘能力，能够应对户外作业时的零星小雨、现场浮尘等复杂环境，避免内部收纳的精密电子元件受潮或者进尘失效。从安装边界尺寸来看，这款塑料盒的长宽比例控制在2:1左右，厚度控制在20mm区间，刚好能够放入工装裤的侧袋或者工具包的隔层内，不会占用过多的携带空间，盒体内部为平整的空腔结构，用户可以根据自身的收纳需求，自行粘贴EVA泡棉内衬来分隔不同的配件，适配不同尺寸的小型元器件收纳需求。

　　在结构强度设计上，盒体的侧壁做了1.5mm的均匀壁厚，底部做了0.8mm的加强筋网格，既能够控制整体的重量，保证便携性，又能够承受1.2米高度自由跌落至水泥地面的冲击，不会出现盒体开裂的问题。侧壁的点阵纹理深度控制在0.3mm，既能够保证防滑效果，又不会因为纹理过深导致积灰难以清理，适合工业现场的复杂使用环境。盒体顶部的开口边缘做了翻边处理，能够提升开口处的结构强度，避免频繁穿线导致开口边缘出现开裂的问题，同时翻边结构也能和硅胶盖的内槽更好的贴合，提升密封防护的效果。

　　很多做小型便携检测设备研发的工程师，也会直接选用这款盒体作为产品的外壳，只需要在内部预留PCB板的安装柱位，就可以快速完成产品的外壳适配，不需要单独开模制作外壳，能够大幅缩短小批量定制设备的研发周期，降低研发阶段的开模成本。在实际选型使用时，需要注意这款盒体的耐温区间在-20℃到80℃之间，不适合在高温烘烤或者极端严寒的户外环境中长期使用，硅胶盖的耐老化性能能够满足常规工业场景3年以上的使用需求，长期接触油污环境时需要定期清理硅胶盖表面的油污，避免硅胶出现溶胀变形影响密封效果。盒体内部的空腔没有预设固定柱位，用户在自行加装内部结构时，可以采用超声波焊接或者强力胶粘接的方式固定内部的分隔结构或者安装柱，不会破坏盒体本身的结构强度。
