飞利浦异形螺旋节能照明灯泡结构设计

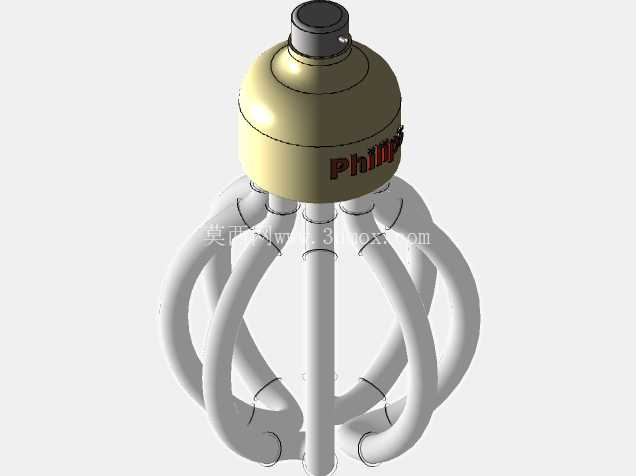

　　这款异形螺旋节能灯泡的三维结构设计，核心围绕民用及商用照明场景的实际使用需求展开，在常规紧凑型荧光灯的结构基础上做了形态优化，适配多数室内照明点位的安装与使用要求。从实际应用场景来看，这类灯泡可直接替换传统螺口白炽灯，适配家庭客厅、卧室、走廊的顶灯、壁灯、台灯灯座，也可用于商超、办公区域的嵌入式筒灯、吊灯点位，无需额外改造灯座结构，替换成本极低。

　　从产品功能特性来看，该结构采用多瓣式螺旋排布的荧光灯管设计，相比传统单螺旋节能灯，灯管发光面的分布更均匀，可减少单方向的光照阴影，360度范围内的光照输出差值控制在较小区间，点亮后无明显暗区，适配需要漫射光照的普通照明场景。灯头部分采用标准E27通用螺口结构，螺牙的尺寸公差严格匹配国标灯座的配合要求，安装时旋转到位后可实现可靠的电气连接与机械固定，不会出现松脱、接触不良的问题，灯头与灯管衔接的绝缘基座采用耐高温阻燃材质，可承受灯管长期工作产生的热量，避免基座老化变形带来的安全隐患。

　　设计过程中，首先考量的是安装边界的适配性，灯泡的最大径向尺寸控制在常规灯罩的容纳范围内，整体轴向长度适配多数家用台灯、壁灯的内部空间，不会出现安装后灯罩无法闭合、灯泡外露过多的问题。灯管的螺旋弯折弧度经过反复调整，既保证了灯管的有效发光长度，满足额定功率下的光通量输出要求，又控制了整体的外形尺寸，避免灯管部分过于臃肿。灯管固定结构采用隐藏式卡扣设计，将灯管的端部引脚完全收纳在基座内部，既保证了结构固定的可靠性，运输与安装过程中不会出现灯管移位、断裂的问题，也避免了带电部件外露的风险。

　　结构细节上，灯管的管壁厚度均匀一致，螺旋弯折处的曲率经过优化，避免弯折处管壁过薄导致的荧光粉涂层不均、灯管强度不足的问题，每一段螺旋灯管的间距保持一致，既保证了散热空间，灯管工作时产生的热量可通过间隙自然对流散出，不会出现局部积热导致的灯管寿命衰减，也让整体外形更规整美观。灯头的导电触点采用弹性结构设计，与灯座底部触点接触时可保持稳定的接触压力，减少接触电阻，避免长期使用后触点氧化导致的接触不良、打火等问题。基座内部的镇流器安装位预留了足够的空间，可适配同规格不同厂商的紧凑型电子镇流器，结构通用性较强，方便后续的零部件替换与生产组装。

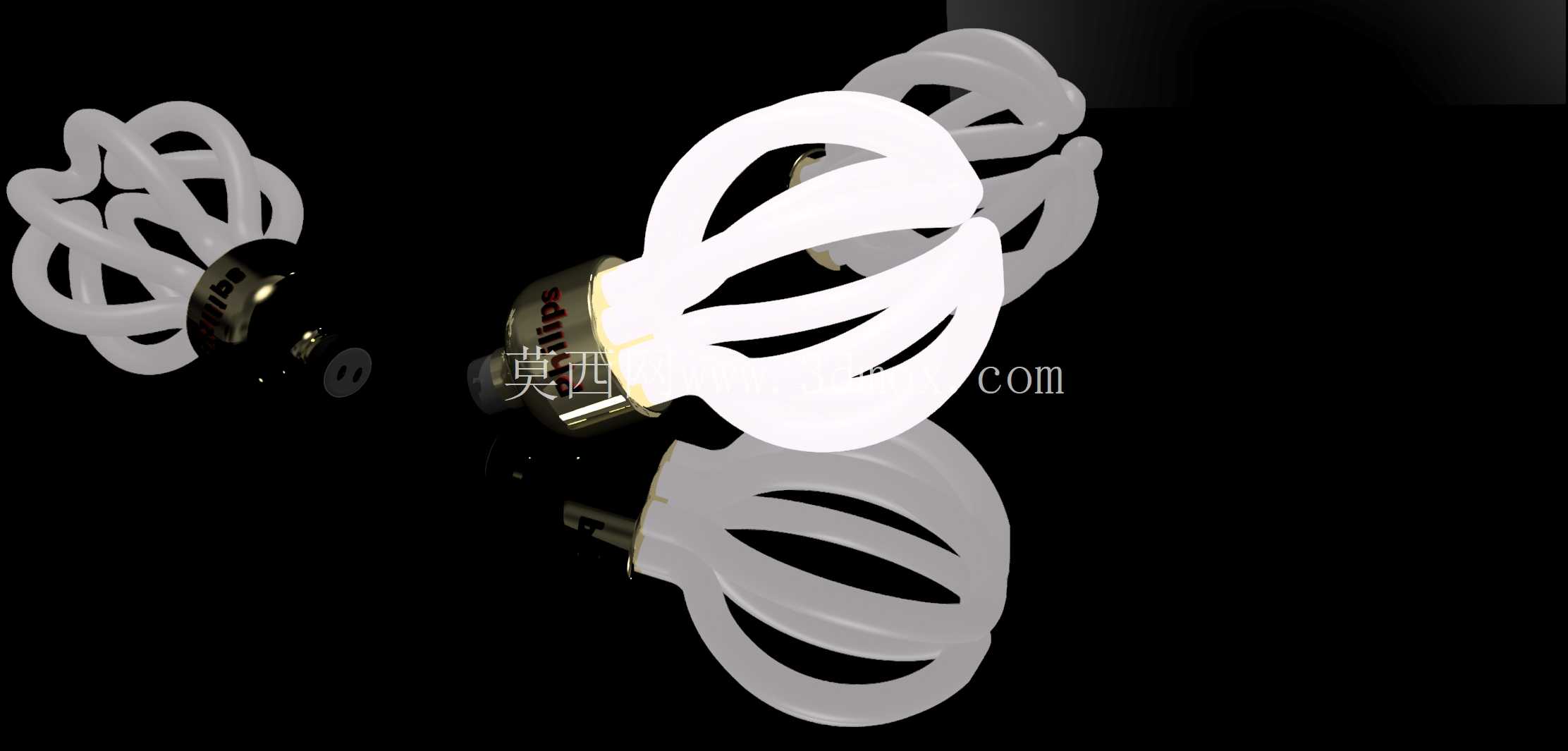

　　从建模的工程角度来看，该模型完整还原了灯泡的所有结构细节，螺口的牙型、灯管的曲面弧度、基座的配合止口都按照实际生产的尺寸公差进行建模，可直接用于照明产品的结构验证、装配干涉检查，也可用于照明场景的渲染展示、产品安装教学演示。建模过程中对灯管的曲面做了连续化处理，曲面过渡顺滑无尖角，既符合实际产品的注塑、玻璃成型工艺要求，也保证了渲染时的光影效果真实自然，可直观呈现灯泡点亮后的光照分布效果。在结构验证环节，可通过该模型模拟灯泡安装时的旋转行程，检查灯头与灯座的配合是否顺畅，灯管部分是否会与灯罩内部结构发生干涉，提前排查设计中的尺寸问题，减少实际开模、打样过程中的修改成本。
