菱形扇纹壁挂式装饰照明灯具结构设计

　　这款壁挂式照明构件的设计，最初是针对高端商业空间与精品住宅的局部氛围照明需求展开的，在做结构方案之前，先梳理了实际安装场景的边界条件：常规室内墙面的预埋接线盒多为86型标准件，安装面距离完成面的突出量需要控制在120mm以内，避免突出过多造成通行剐蹭，同时要兼顾出光角度对墙面的洗墙效果，不能出现明显的照明暗区。

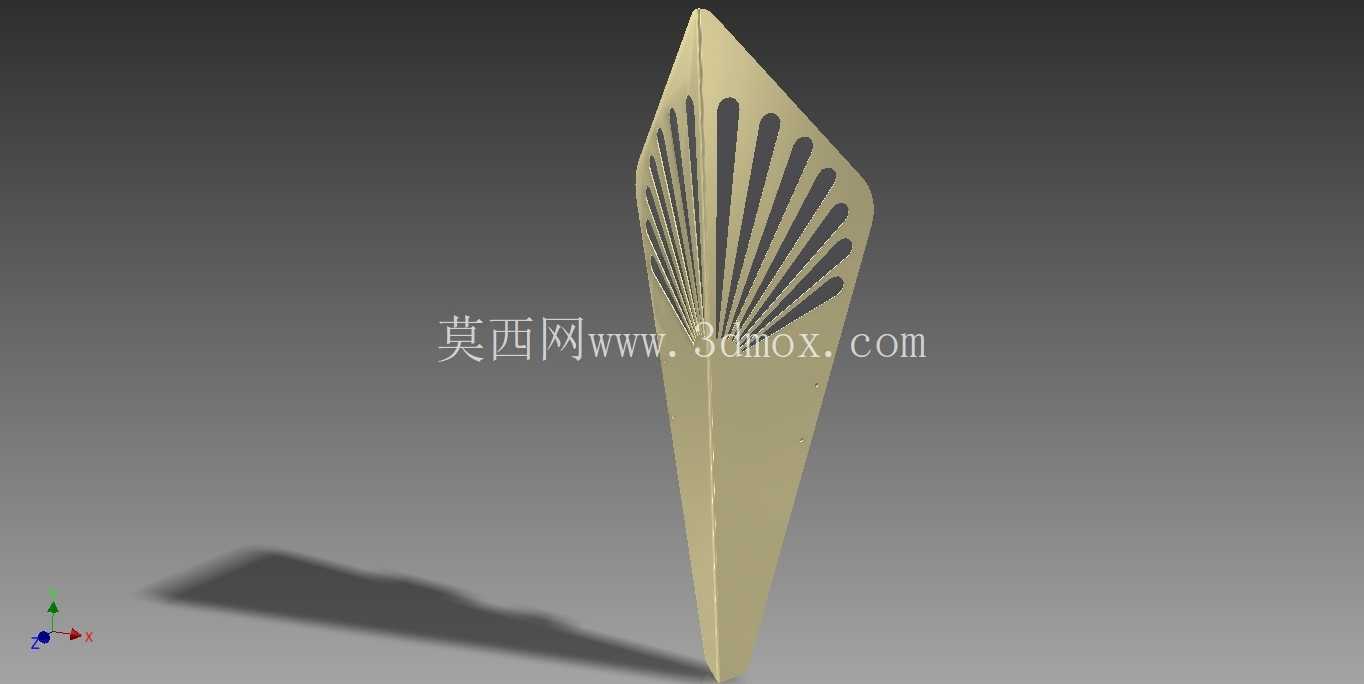

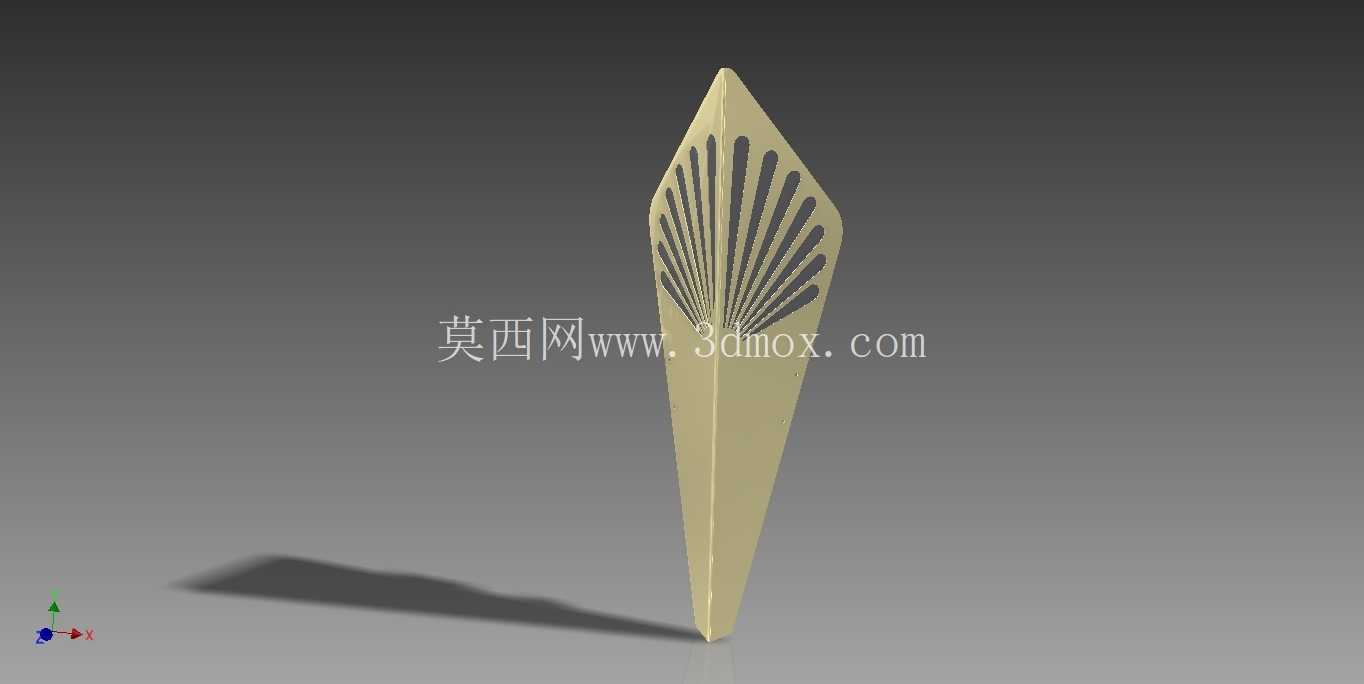

　　从外形结构来看，整体采用纵向拉长的菱形轮廓，上端收尖角度控制在28度，下端收尖角度为32度，这种非对称的收角设计，一方面是避免完全对称造型带来的呆板感，另一方面是让下端的收尖更贴近墙面，弱化灯具底部的阴影边界。正面的扇状放射纹理并非单纯的装饰结构，每一条纹理的凹槽深度从中心向边缘逐步递减，中心位置凹槽深度为3mm，边缘位置深度收至0.5mm，这种渐变结构可以让内置光源的光线顺着凹槽形成放射状的光影效果，在墙面上投射出类似扇面展开的柔光光斑，避免直射光线产生的眩光问题。

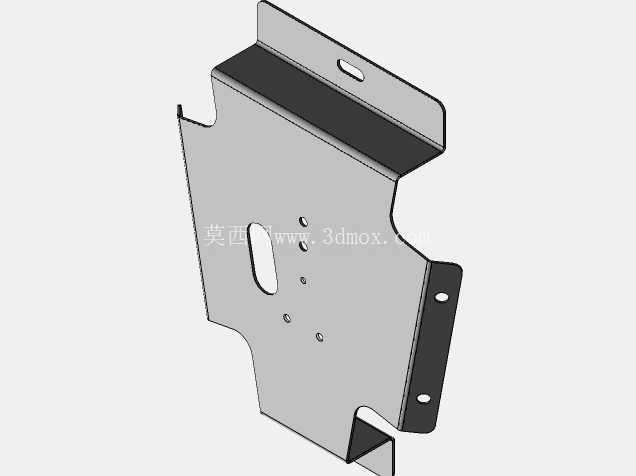

　　结构设计阶段，首先考虑的是安装维护的便捷性，背部预留了与标准86接线盒匹配的挂装孔位，孔位横向间距为60mm，纵向设置了上下两个调节腰型孔，腰型孔的调节行程为8mm，可以抵消墙面施工时接线盒预埋的位置偏差，安装时不需要额外在墙面打孔，降低施工对墙面的破坏。灯具主体的壁厚控制在2.5mm，既保证了结构强度，避免安装过程中发生形变，也控制了整体重量，单套构件的重量控制在0.8kg以内，普通石膏墙面搭配膨胀螺丝即可完成固定，不需要额外做墙面加固处理。

　　在功能适配层面，这款壁灯的出光面做了15度的倾角设计，安装完成后光线朝向斜下方45度投射，既可以作为走廊、玄关位置的基础局部照明，也可以在背景墙两侧对称安装，作为氛围装饰照明使用。正面的纹理结构同时起到了匀光的作用，内置光源的光线经过纹理凹槽的多次漫反射后射出，不会出现明显的灯珠颗粒感，光线均匀度可以达到0.85以上，满足室内装饰照明的光线质量要求。

　　设计过程中也考虑了不同场景的适配性，整体外轮廓没有尖锐的外露棱角，所有边缘位置都做了R1.2mm的圆角处理，避免安装和日常清洁过程中划伤手部。背部与墙面接触的位置预留了1mm的密封胶条安装槽，安装时可以嵌入硅胶密封胶条，既可以避免墙面不平整造成的安装缝隙，也可以阻挡灰尘进入灯具背部的接线区域，提升长期使用的可靠性。

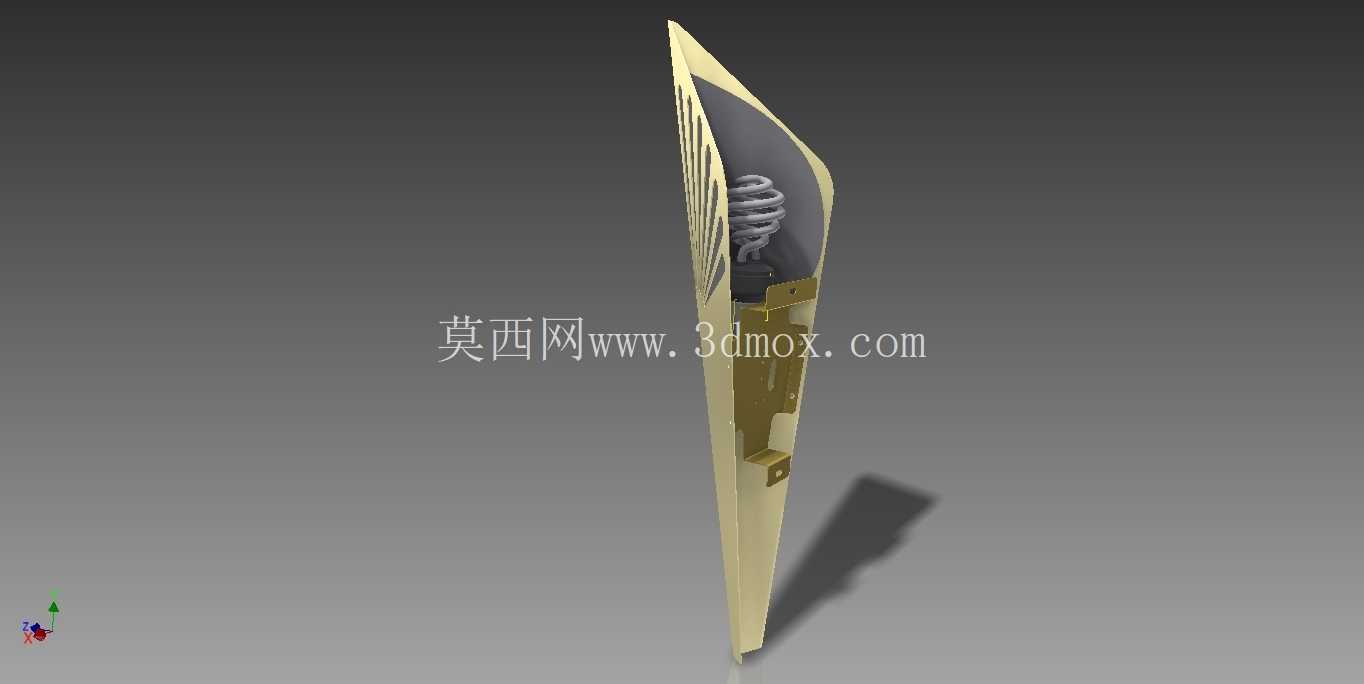

　　从安装边界来看，灯具的总高度为320mm，最大宽度为85mm，安装完成后距离墙面的最大突出距离为112mm，这个尺寸参数既保证了足够的内部空间容纳光源与驱动组件，也不会因为突出量过大影响空间通行，在宽度1.2m的走廊墙面单侧安装时，不会对通行空间造成侵占。同时纵向的菱形造型在视觉上有拉伸墙面高度的效果，在层高较低的空间安装时，可以在视觉上优化空间比例。

　　结构建模阶段，所有的曲面过渡都做了G1连续处理，避免曲面拼接位置出现棱线，影响整体的精致感，扇状纹理的排布以菱形纵向中心线为对称轴，左右两侧的纹理数量对称，每一条纹理的曲率都顺着菱形的外轮廓走势调整，保证纹理与外轮廓的衔接自然，没有生硬的转折。灯具的上下端收尖位置做了小平面处理，避免加工过程中因为尖端过薄造成的填充不足、形变等问题，同时也降低了运输过程中尖端磕碰损坏的概率。
