适配多规格NEMA步进电机的集成式驱动装置

　　在小型自动化设备、桌面级数控装置、3D打印运动模组、小型机械手关节这类对安装空间有严苛要求的场景里，传统步进电机加独立驱动器的分体式方案往往会遇到布线杂乱、安装占用空间大、信号干扰概率高的问题，这款集成式步进驱动装置正是针对这类痛点完成的结构设计。从实际使用场景来看，这类集成驱动结构可以直接替代同规格NEMA标准步进电机的安装位，不需要额外预留驱动器的安装空间，也省去了电机到驱动器之间的动力线连接环节，对于设备内部走线空间紧张的小型设备来说，能大幅降低布线复杂度，同时减少长线传输带来的信号衰减与电磁干扰问题，尤其适合多轴联动的小型运动平台，每个轴的驱动单元直接集成在电机尾部，整机组装时只需要连接总线供电与控制信号即可，装配效率比分体方案提升不少。

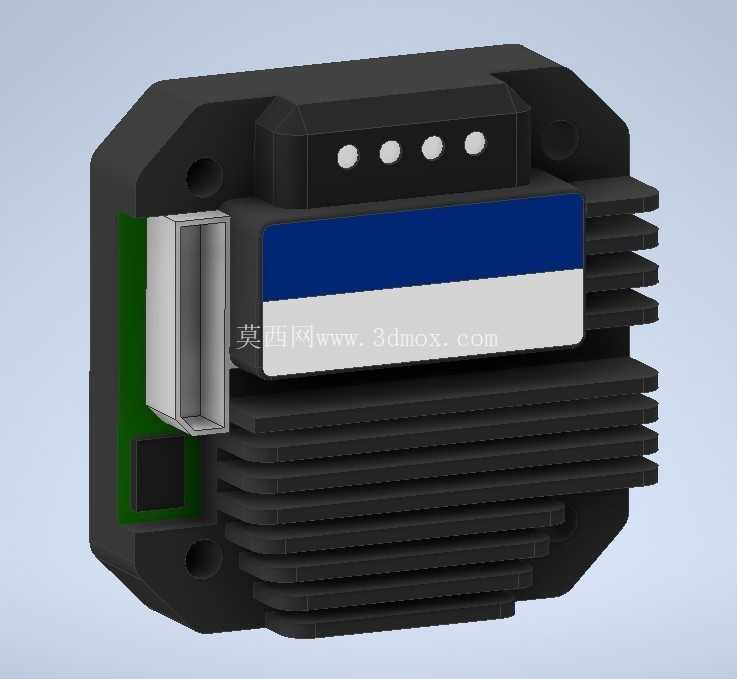

　　从功能特性上看，这款驱动单元支持0-2A的电流输出，适配10-28VDC的供电范围，能够覆盖NEMA8、11、14、17这几个常用小规格步进电机的驱动需求，不需要针对不同法兰尺寸的小步进电机单独匹配驱动器型号，对于做小型标准化设备的厂商来说，可以减少驱动部件的备货品类，降低供应链管理成本。结构设计上，驱动部分直接叠装在电机尾部，外壳采用多道平行散热筋的结构设计，利用设备运行时的自然空气流动带走驱动板工作产生的热量，不需要额外加装散热风扇，既减少了故障点，也避免了风扇运转带来的粉尘吸入与噪音问题，适合在洁净度要求较高的实验室设备、桌面办公类自动化装置中使用。

　　从安装边界来看，整体结构的安装法兰完全匹配对应NEMA标准电机的安装孔位，安装面的定位凸台尺寸也符合标准步进电机的通用尺寸，用户在替换原有同规格步进电机时，不需要修改设备上的安装孔位，也不需要调整电机轴的连接结构，直接替换即可完成升级。尾部的驱动部分外壳做了切边处理，避免在安装空间局促的位置与周边结构件发生干涉，接线接口采用侧置的插拔式设计，接线方向平行于电机安装面，不会额外增加电机轴向的安装长度，对于轴向空间受限的应用场景，比如直线滑台的端部安装、小型转台的内嵌安装场景，都能很好适配。

　　设计思路上，这款结构没有追求冗余的功能扩展，而是把核心目标放在空间优化与安装兼容性上，把驱动电路、功率器件、接线接口全部整合在电机尾部的有限空间内，同时通过外壳的散热筋结构保证功率器件的散热需求，外壳采用硬质绝缘材质，既可以保护内部电路板不受外力磕碰损坏，也能起到电气绝缘的作用，避免安装过程中驱动板与设备金属结构接触造成短路。在实际选型过程中，结构工程师只需要核对电机法兰尺寸、轴径、机身长度与设备安装腔的匹配度，不需要额外核算驱动器的安装空间，也不需要考虑电机与驱动器之间的线缆弯折半径预留问题，能大幅缩短结构设计阶段的选型校核时间。对于三维建模从业者来说，这个模型的结构细节完整还原了散热筋的排布、接口的位置、安装孔的尺寸，在做设备整体装配干涉检查时，可以直接调用模型完成虚拟装配，提前预判安装过程中可能出现的干涉问题，减少实物打样阶段的修改次数。
