直流行星减速电机PGM-37DC12结构设计

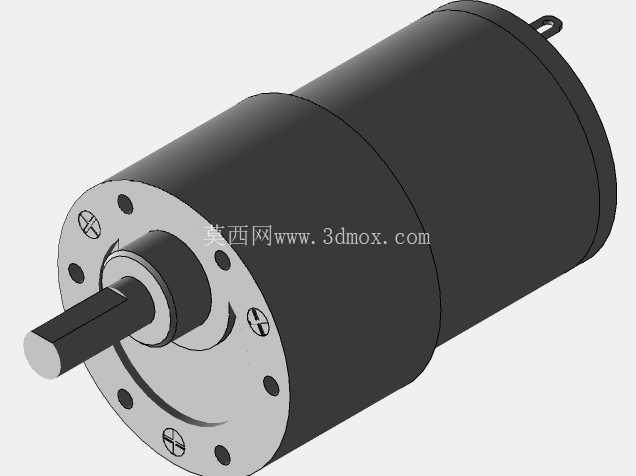

　　这款直流行星减速电机的三维结构，完全围绕小型自动化设备的紧凑安装需求搭建，日常在小型输送线、智能仓储分拣模组、家用智能电器传动机构、小型医疗器械驱动单元里都能见到同规格产品的身影，核心作用是把直流电机的高转速低扭矩输出，通过行星齿轮组的减速增扭，转化为适配负载端的低转速大扭矩动力，解决普通直流电机直接驱动时扭矩不足、转速过高无法匹配执行机构动作节奏的问题。

　　从设计思路上看，整体采用同轴式布局，电机本体与减速箱集成在同一轴线上，最大程度压缩径向安装空间，输出轴直接从减速箱前端面中心伸出，不需要额外加装传动联轴器就能直接对接负载端的法兰、滚轮或者摆臂，减少传动链路的间隙累积。前端安装法兰采用圆形端面设计，端面上均匀分布6个安装孔，孔位的分度圆直径、孔径都按照小型减速电机的通用安装规范设定，能直接适配市面上多数37mm系列减速电机的安装支架，设备迭代替换时不需要重新加工安装位，降低改造成本。输出轴采用D型切边结构，和负载连接件装配时能通过切边面传递扭矩，避免平键连接带来的额外加工量，同时防止长时间正反转切换时轴与连接件之间出现打滑空转的问题。

　　减速箱部分的壳体采用阶梯式圆柱结构，和后端的电机本体外壳平滑衔接，壳体壁厚按照齿轮传动的受力要求设定，既保证齿轮啮合时的支撑刚度，避免壳体受力变形导致齿轮啮合错位、噪音增大，也不会因为壁厚过大造成整体重量冗余。后端电机外壳上预留的挂耳结构，是为了在设备内部走线时固定电机供电引线，避免设备运行过程中引线晃动被运动部件剐蹭，同时也能作为辅助安装点位，在震动较大的使用场景下搭配前端法兰实现双点位固定，提升整机安装稳定性。

　　从安装边界来看，整体径向最大尺寸控制在37mm区间，总长度从输出轴端面到电机尾端挂耳的尺寸，适配小型设备内部狭窄的安装腔室，不需要为电机预留过大的布置空间。输出轴的伸出长度、轴径都按照通用负载接口设计，装配时不需要对输出轴进行二次车削加工就能直接配套标准的同步轮、联轴器或者驱动摇臂。行星齿轮组的传动比设定匹配12V供电下的输出特性，额定工况下的输出转速、扭矩参数能覆盖多数小型传动机构的动力需求，齿轮啮合的间隙控制在合理范围，既保证正反转切换时的响应速度，也避免间隙过大导致的传动精度丢失，适合需要频繁启停、正反转切换的工作场景。

　　结构设计过程中充分考虑了装配工艺性，减速箱端盖和壳体之间采用止口定位，装配时能快速保证同轴度，不需要反复调整齿轮啮合位置，端盖上的固定螺丝采用对称分布，锁紧时受力均匀，不会因为锁紧力不均导致端盖倾斜、卡滞齿轮转动。电机内部的绕组、换向器等部件的布局和减速箱的齿轮腔完全隔离，避免齿轮润滑脂渗入电机内部影响换向器接触稳定性，同时也能防止电机运行产生的碳粉进入齿轮腔，加速齿轮磨损。出线端的位置设置在电机尾端侧面，不会和后端的安装结构产生干涉，走线时可以顺着设备内壁排布，不会占用额外的径向空间。

　　在实际选型应用时，这款结构的减速电机可以直接替换同安装尺寸的其他同类型产品，不需要修改设备的原有结构，三维模型的所有安装尺寸、配合公差都按照实际加工要求设定，结构工程师在做设备整体布局时，可以直接调用模型核对安装空间、检查运动干涉，不需要重新测绘建模，能大幅缩短设计周期。模型中完整还原了齿轮传动的内部结构、各部件的配合关系，做传动仿真时可以直接设定材料参数、啮合参数，模拟实际运行时的受力情况，验证结构强度是否满足负载要求，提前发现设计中存在的刚度不足、干涉碰撞等问题，减少后续样机试制时的改模次数。
