带太阳能板的便携口红式充电装置结构设计

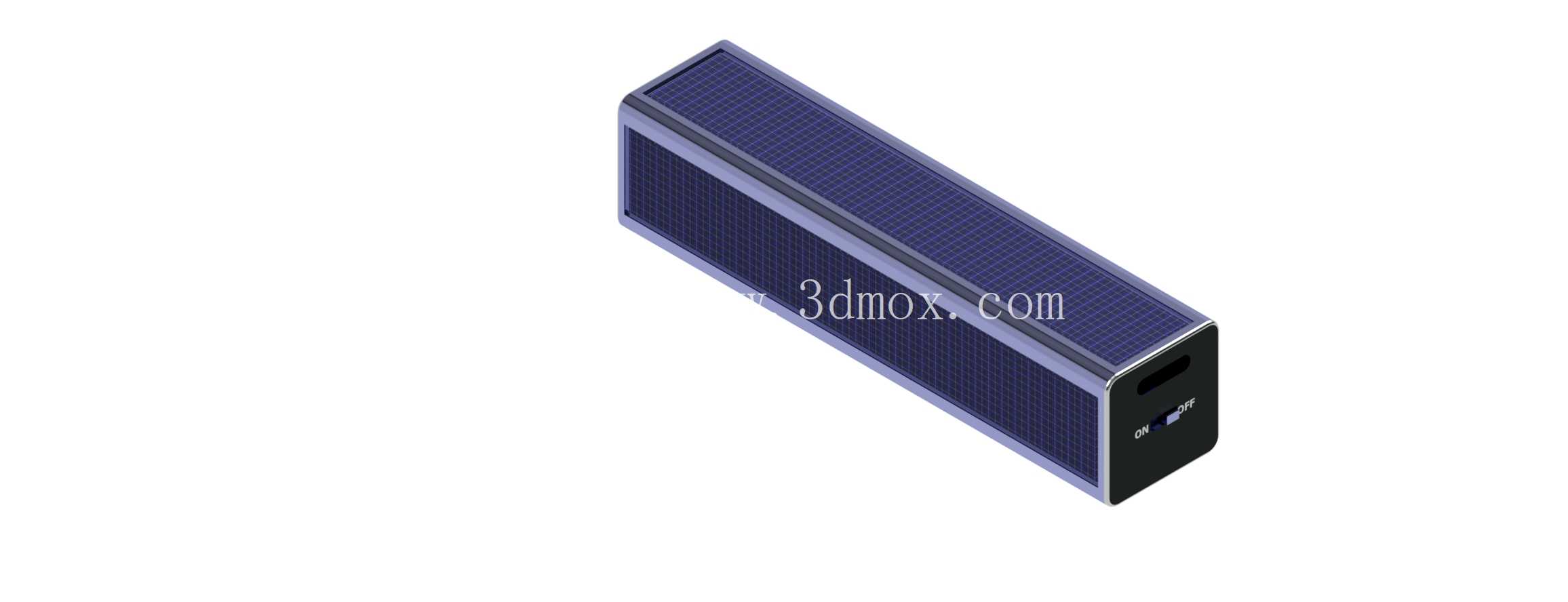

　　这款便携充电装置的设计，最初瞄准的是短途户外出行、日常通勤随身补能的细分场景，区别于常规大块头移动电源，它把外形压缩到接近日常口红的尺寸，能直接塞进牛仔裤口袋、小型化妆包甚至工装裤的窄边附袋里，不会像常规充电宝那样在包内占据大块空间，也不会因为棱角突出硌到随身物品。从功能逻辑上看，它没有追求大容量的参数堆砌，而是把核心功能聚焦在应急补能上：长侧面整面铺设太阳能电池板，在无外接市电的场景下，只要处于光照环境就能持续为内置储能单元补电，不需要额外搭配充电线找电源接口，适合徒步中途休息、户外作业临时放置、甚至靠窗办公时随手摆放补能的场景。设备一端预留标准充电输出接口，能直接匹配常规数码设备的充电线，不需要额外转接头；侧面设置的物理拨杆开关，能手动控制太阳能充电回路的通断，避免长期存放时电池板空载消耗内置电量，背面集成的状态指示灯直接串联在充电回路里，当太阳能板处于光照充电状态时灯珠点亮，回路电流低于充电截止阈值时灯珠自动熄灭，不需要额外加控制芯片做状态判断，靠简单的硬件逻辑就能实现充电状态提示，降低了整体电路的复杂度，也减少了故障点。

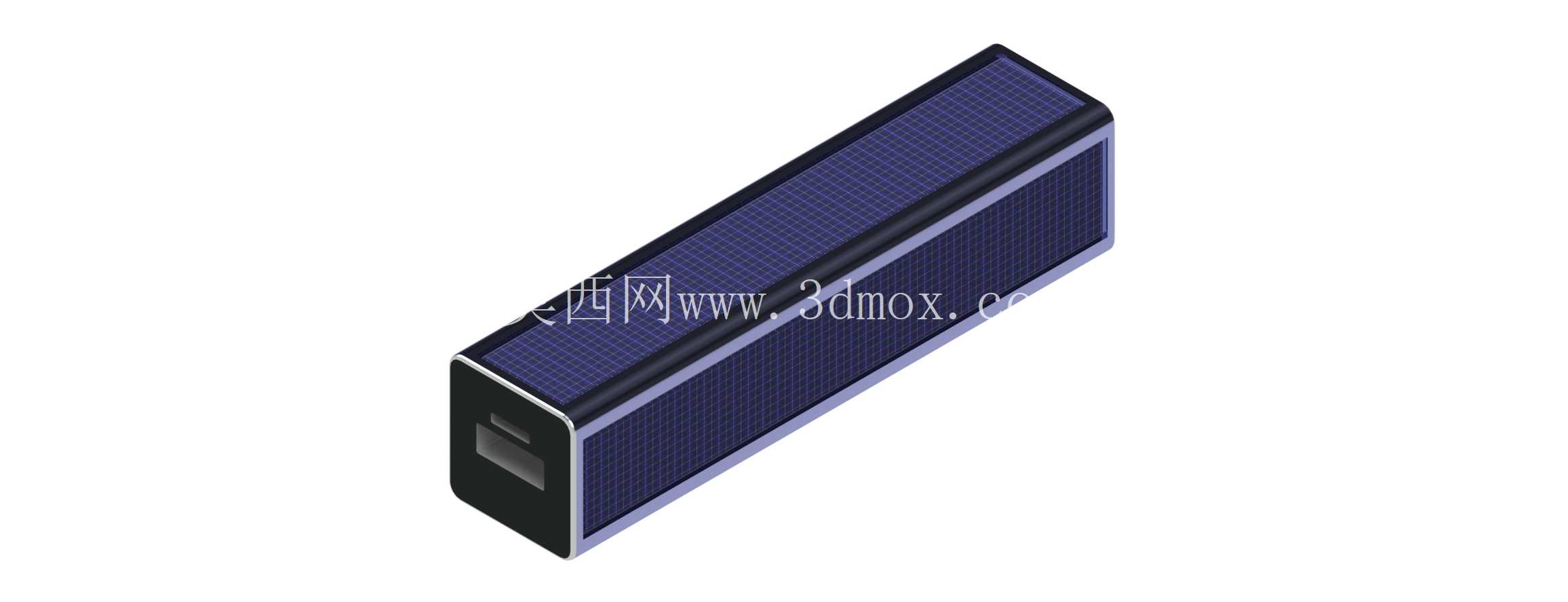

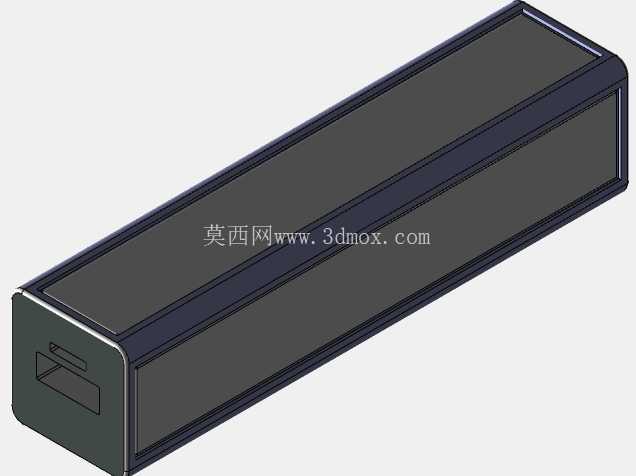

　　从结构设计思路上，外壳采用圆角长条形的一体化布局，太阳能板嵌入壳体的长侧凹槽内，板面和外壳表面齐平，不会因为突出的板边被口袋里的钥匙、硬币刮花表面的光伏层；接口端做了内凹设计，充电接口藏在凹腔内部，平时不用的时候不会被灰尘、毛絮堵塞接口触点，也避免日常放置时接口直接磕碰桌面、墙面造成引脚变形。整体外形的长宽比控制在5:1左右，厚度和普通口红管接近，握持的时候能单手握持，拨开关、插充电线的动作都能单手完成，不需要双手配合操作。

　　安装边界上，内部的储能电芯、光伏接线、开关组件都沿着长轴方向排布，电芯放在靠近接口端的位置，平衡整体重量，不会出现一端过重拿在手里晃荡的情况；太阳能板的接线从壳体内部的走线槽引到控制电路板，走线槽预留0.5mm的间隙，方便组装时穿线，也避免组装时导线被壳体接缝夹破绝缘层。壳体的拼接采用卡扣式结构，接缝处做0.1mm的止口配合，不需要打胶就能实现基础的防尘效果，日常使用时遇到少量泼溅也不会渗进内部电路。

　　考虑到3D打印制作的可行性，所有壳体壁厚都控制在1.2mm以上，没有小于0.8mm的薄壁结构，也没有大角度的倒扣结构，打印完成后不需要复杂的支撑拆除，去掉底部支撑就能直接拼接组装；内部的电路板固定柱做了1mm的倒角，方便安装时对准螺丝孔，不会因为柱边的毛刺影响电路板装配到位。实际使用中，这款装置不需要复杂的维护，表面的太阳能板用普通眼镜布就能擦拭清洁，接口内的灰尘用软毛刷就能清理，开关采用大行程的拨杆设计，戴薄劳保手套的时候也能准确拨动，不会因为拨杆太小操作打滑。和常规便携充电宝相比，它的太阳能补能功能不需要占用市电接口，在长时间户外无电源的场景下，只要有日照就能缓慢补充电量，适合作为应急备用的补能设备，不会因为长期存放亏电导致需要使用时无法开机；紧凑的外形也降低了随身携行的负担，不会因为带了备用电源就增加太多随身重量。
