纽扣式357/303规格氧化银电池结构

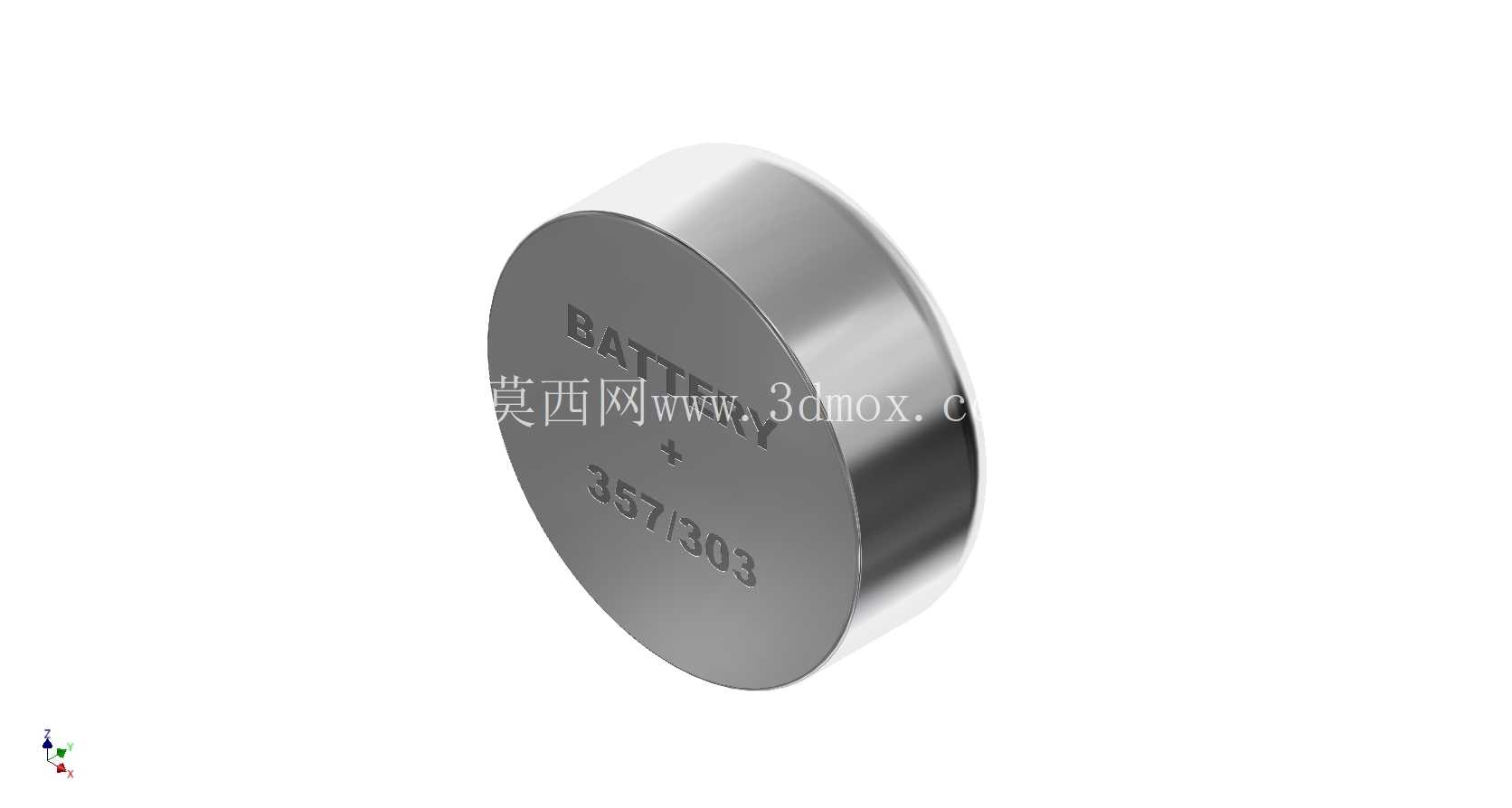

　　在小型便携电子设备的供电体系里，这类扣式扁圆形电池是小功耗精密器件的核心供电选择，日常接触最多的应用场景就是指针式石英腕表，除此之外，小型计算器、助听器、汽车遥控钥匙、精密测量量具的备用供电模块、便携医疗检测设备的内置电源位，都会用到同规格的扣式电池。不同于柱状干电池或者软包锂电池的结构，这类扣式电池的外形设计完全围绕狭小安装空间做适配，整体为标准正圆柱薄饼形态，外壳采用镀镍不锈钢冲压成型，正极壳体与负极底盖之间通过绝缘密封胶圈压合封装，既可以隔绝内部电解液渗漏，也能实现正负极之间的电气绝缘，避免安装时出现短路风险。

　　从设计思路上看，这类电池的外形尺寸遵循统一的行业规范，直径与厚度的公差控制在极小范围内，目的是适配不同厂商生产的同规格电池仓，不需要针对单一品牌电池做结构调整，设备端的电池仓只需要按照标准尺寸设计弹片接触位，就能兼容所有同型号产品。电池正面的极性标识做了凹陷蚀刻处理，不会因为长期使用摩擦导致标识磨损，安装时可以快速识别正负极方向，避免反装损坏设备电路。实际安装过程中，这类电池的安装边界非常明确，正极面通常对应设备电池仓的弹性接触顶针，负极底盖对应仓体的平面接触弹片，因为电池本身厚度较薄，电池仓的轴向限位尺寸需要严格匹配，避免设备受震动时电池出现移位导致接触不良。

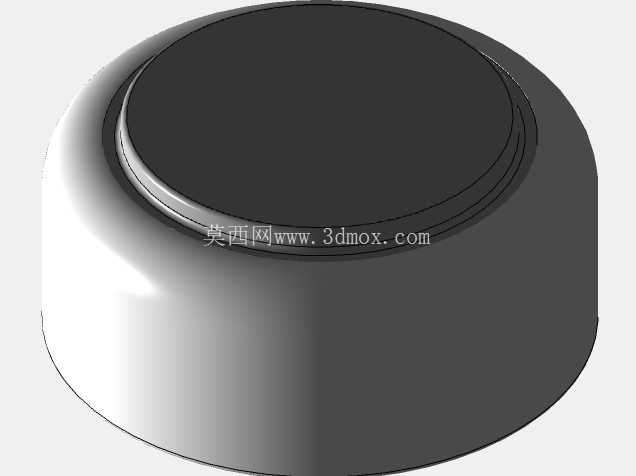

　　不同于可充电的锂离子扣式电池，这类一次性氧化银扣式电池的放电曲线非常平稳，在整个使用寿命周期内输出电压波动极小，对于走时精度要求极高的石英腕表来说，稳定的电压输出可以避免机芯因电压波动出现走时误差，这也是这类电池长期占据小型精密设备供电市场的核心原因。在结构建模过程中，需要重点还原外壳的冲压圆角特征，正负极壳体的配合台阶结构，以及表面蚀刻的标识字符细节，这些细节不仅影响模型的视觉还原度，更重要的是在做设备电池仓的干涉检查时，准确的外形尺寸可以验证仓体结构是否存在装配卡滞、接触对位偏差的问题。

　　很多结构设计新手在做小型手持设备的电池仓设计时，往往会忽略电池外壳的圆角尺寸，按照纯圆柱体做干涉计算，实际开模后就会出现电池装入困难、或者装入后旷量过大的问题，准确还原电池的真实外形特征，就能在设计阶段提前规避这类装配问题。另外这类电池的密封结构设计也值得参考，薄型金属壳体配合绝缘密封圈的压合封装方式，在很多小型密封电子器件的结构设计中都可以借鉴，既可以实现紧凑的轴向尺寸，又能达到可靠的密封效果，避免内部电解液或者外部水汽侵入器件内部。在做设备的供电结构选型时，除了关注电池的容量参数，更要核对电池的实际外形尺寸与安装接触位的匹配度，同型号不同厂商生产的电池虽然标称尺寸一致，但外壳的冲压圆角、正极面的凸起高度会存在细微差异，建模时按照行业通用的极限尺寸做适配，就能保证所有合规同型号电池都能顺利装入并可靠接触。
