在工业变频、新能源逆变、伺服驱动这类电力电子设备的功率回路设计中,功率半导体器件的安装适配性直接决定了母排布局、散热结构设计的整体效率,62mm封装的单开关IGBT模块作为中大功率段应用极为广泛的标准封装器件,其三维结构的精准还原,能为结构工程师在整机布局阶段提供可靠的装配参考。这类器件主要承担功率回路中的高频开关动作,实现直流到交流的电能变换、或者大电流回路的通断控制,常见的应用场景覆盖工业变频器输出级、光伏逆变器的功率变换单元、电动汽车电机控制器的主功率回路、高频感应加热设备的功率输出级,在各类需要处理数十到上百安培电流、数百伏耐压等级的电能变换场景中,这类标准封装的IGBT模块都是核心功率器件。

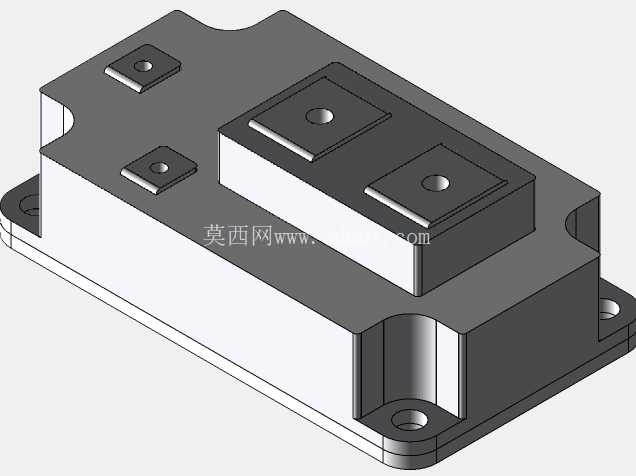

从结构设计的角度来看,这款单开关配置的62mm封装IGBT模块,整体采用工业标准的62mm安装孔距设计,底座为带安装固定孔的金属散热基板,基板表面通过绝缘导热层与内部的IGBT芯片、续流二极管芯片实现电气隔离,同时保证芯片工作产生的热量能够快速传导到外部散热器。模块的主功率端子采用凸起的螺栓连接结构,两个主端子分别对应集电极与发射极的功率连接,能够适配大电流下的铜排搭接需求,端子的安装平面高度、孔位尺寸都严格遵循行业通用的62mm封装规范,保证不同厂商同封装器件的互换性,降低设备维护阶段的备件替换难度。模块外壳采用耐高温的工程塑料注塑成型,外壳边缘设置有定位凸台,在自动化装配过程中能够与散热器上的定位槽配合,快速完成器件的预装定位,避免螺栓锁紧过程中器件出现偏移,导致导热硅脂层厚度不均影响散热效果。
在进行整机结构设计时,工程师首先需要确认模块的安装边界:底座的四个安装孔采用对称布局,孔距为标准的62mm,安装孔为沉孔设计,适配对应规格的内六角螺栓,锁紧时需要按照对角顺序逐步施加扭矩,避免基板受力不均出现形变,导致与散热器表面贴合度下降。模块的主功率端子伸出高度有明确的尺寸边界,在设计层叠母排时,需要预留足够的电气安全间隙,同时保证母排的折弯角度能够与端子平面完全贴合,降低连接部位的接触电阻,避免大电流工况下连接点出现异常发热。模块的控制极端子区域布局在功率端子的侧方,在设计驱动板安装结构时,需要保证驱动板到控制端子的连接路径尽可能短,减少驱动回路的寄生电感,避免IGBT开关过程中出现过高的尖峰电压,损坏器件。
散热结构的匹配设计是这类功率模块应用中的核心环节,金属基板的平面度有严格的公差要求,散热器的安装表面平面度需要与模块基板匹配,两者之间涂覆的导热硅脂层厚度需要控制在合理范围,过厚会增大热阻,过薄则可能填充不满接触面的微观间隙,同样影响导热效率。模块外壳的侧面设置有卡扣结构,可用于固定温度检测元件,实时监测模块工作时的基板温度,为整机的过温保护逻辑提供检测信号。在进行三维布局时,还需要考虑模块周边的安全距离,尤其是高压应用场景下,模块带电部位与周边接地结构、其他低压器件之间的爬电距离与电气间隙必须满足对应电压等级的安规要求,避免出现高压击穿、拉弧等安全隐患。
这类标准封装的IGBT模块之所以在行业内得到广泛应用,核心在于其统一的安装尺寸规范,使得功率单元的设计具备很强的通用性,工程师在进行不同功率等级的设备开发时,只要选用同封装的不同电流等级器件,就可以沿用成熟的散热结构、母排结构设计,大幅缩短新产品的开发周期,降低结构件的开模成本。同时,标准化的封装也让生产环节的装配工艺可以实现通用化,不管是人工装配还是自动化产线的螺丝锁付、硅脂涂覆工序,都不需要针对不同厂商的同封装器件调整工艺参数,有效提升生产效率。在进行三维建模还原时,需要重点保证安装孔位、端子位置、整体外形轮廓的尺寸精度,因为这些尺寸直接关系到结构设计阶段的干涉检查、装配模拟的准确性,如果模型尺寸存在偏差,很可能导致实际加工出的结构件出现装配干涉,需要返工修改,拉长开发周期。
从实际应用的选型角度来看,62mm封装的单开关IGBT模块通常可以覆盖数百安培的电流等级,在并联扩容的应用场景下,多个同封装模块可以并排安装在同一散热器上,此时需要精准计算每个模块的安装间距,保证各个模块的散热条件一致,避免因散热不均导致的器件电流分配不均,影响整套功率单元的长期运行可靠性。模块的外壳高度尺寸也需要在建模时准确还原,因为在部分密闭式的功率单元设计中,外壳上方会设置绝缘盖板或者层叠母排的绝缘层,准确的高度尺寸能够保证绝缘间隙的设计符合安规要求,同时避免装配时出现结构件压碰模块外壳,导致外壳破损、绝缘性能下降的问题。
