英飞凌62mm封装双开关IGBT模块结构

　　在新能源变流、工业变频传动、大功率开关电源这类电力电子设备的结构设计环节，功率器件的安装适配是核心环节之一，这款62mm封装的双开关IGBT模块，是目前中大功率变流拓扑里应用极广的标准封装器件，做结构设计时如果没有精准的三维模型做干涉校验，很容易在母排布局、绝缘间距、安装固定环节出问题。

　　从实际设备应用来看，这类模块常被用在光伏逆变器的直流-交流变换桥臂、工业变频器的输出逆变单元、UPS不间断电源的功率变换段，还有电动汽车的电机控制器主功率回路里，核心作用是通过栅极信号控制主回路的通断，实现直流到交流的电能变换，或者大电流回路的开关控制，因为是双开关集成的版本，单个模块就能构成半桥拓扑的两个开关管，相比单管分立布局，能大幅缩小功率单元的体积，减少母排的走线长度，降低回路寄生电感对开关过程的影响。

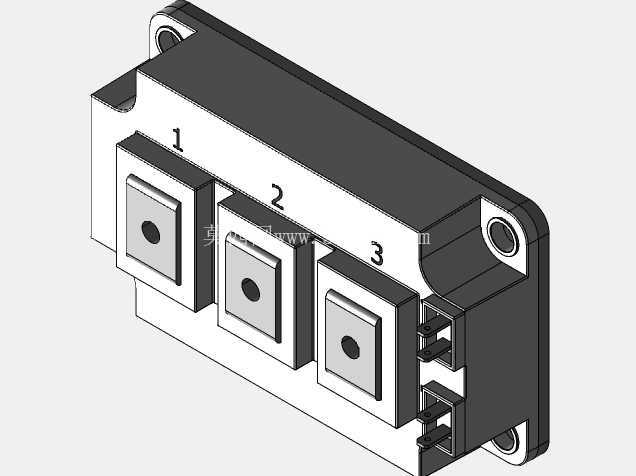

　　做这个模块的三维建模时，首先要卡死的就是安装边界尺寸，62mm的封装规格对应的是模块本体的安装孔中心距基准，两个安装固定孔的位置公差要控制在±0.1mm以内，因为实际装配时模块是通过螺栓锁在散热基板上的，孔位偏差会直接导致安装应力，长期运行下应力会传递到模块内部的陶瓷覆铜板，引发焊层开裂或者绝缘失效。模块的主端子一共三个，分别对应双开关结构的公共端、上管集电极、下管发射极，三个端子的凸台高度、端子平面的平面度、端子上的安装孔位都要和实物完全匹配，因为实际装配时主端子是和叠层母排直接栓接的，端子的高度差如果超过0.2mm，就会导致母排装配时出现翘曲，要么接触电阻过大引发局部过热，要么长期应力下母排出现疲劳断裂。

　　从外形结构来看，模块本体采用的是塑壳封装加金属底板的结构，金属底板的平面度是建模时不能忽略的细节，实际应用中底板和散热器之间会涂覆导热硅脂或者垫导热绝缘片，底板的平面度直接影响导热界面材料的接触热阻，如果模型里把底板做成完全平面忽略实际的微变形公差，做热仿真时的结果就会和实际运行温度出现较大偏差。模块侧面的控制引脚是栅极和辅助发射极的连接端，引脚的排距、引脚伸出长度、引脚的截面尺寸都要精准还原，因为实际装配时控制板是通过接插件直接插在这些引脚上的，引脚位置偏差会导致接插件无法装配，甚至出现引脚弯折短路的问题。

　　设计建模的过程中，还要考虑模块的外围安全间距，主端子之间的电气间隙要满足对应电压等级的绝缘要求，比如在1200V耐压等级的应用场景下，不同电位端子之间的裸露导体间隙不能小于8mm，建模时要把端子的绝缘塑壳凸台结构做出来，这些凸台就是为了增加爬电距离设计的，如果忽略了这些结构，做整机安规校验时就会出现爬电距离不足的问题，需要重新调整布局。另外模块本体的高度尺寸也要精准，因为功率单元上方通常会布置驱动板或者母排的固定结构，模块顶部到驱动板的距离要满足绝缘要求，同时还要给接线操作留出足够的空间，避免装配工具触碰带电端子引发安全事故。

　　从结构设计的选型角度来说，62mm封装的IGBT模块属于行业通用的标准封装，不同厂商同规格封装的安装尺寸基本兼容，所以这个模型不仅能用于英飞凌原厂器件的布局设计，也能作为同封装其他品牌器件的布局参考，只需要根据具体厂商的 datasheet 微调个别细节尺寸就能使用。建模时把模块的圆角、倒角、塑壳的分型线细节都做了还原，不是简单的方块拉伸，这样在做整机三维装配的时候，能更真实地反映实际装配的干涉情况，比如塑壳侧面的拔模斜度，如果做成直壁结构，可能会误判和旁边固定支架的间隙，实际装配时因为拔模斜度的存在，下部的间隙会比上部小，容易出现装配顶死的问题。

　　另外，模块主端子上的固定孔是用来锁紧母排接线端子的，建模时孔的深度、孔内的倒角都要还原，因为实际装配时螺栓的长度选择要参考孔的深度，如果螺栓太长会顶到端子底部的塑壳，导致塑壳开裂，螺栓太短则会导致接线压接不牢，接触电阻过大。三个主端子的编号标识也在模型上做了还原，和实物的丝印位置一致，这样在做装配工艺指导的时候，能直接通过模型识别端子序号，减少接线错误的概率。模块底部的金属底板边缘有定位缺口，这个细节也不能忽略，实际装配时这个缺口是和散热器上的定位凸台配合的，用来防止模块安装时放反，要是模型里没做这个缺口，做工装设计的时候就会漏掉定位结构，导致生产装配时出现器件装反的质量问题。
