12V直流白光LED照明模组结构设计

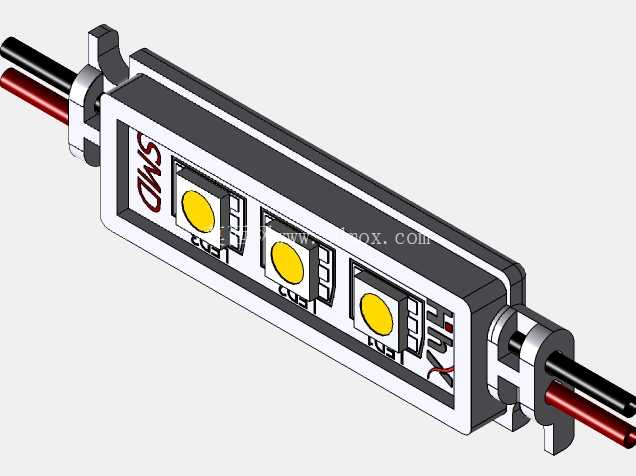

　　这款12V直流供电的白光LED照明模组，在低压工业照明、设备局部补光场景中有着非常广泛的适配性，常见于小型自动化设备内部工位照明、机柜内部检修照明、低压户外标识背光、小型展示装置光源等场景，适配12V直流供电回路，可直接对接常见的低压开关电源输出端，无需额外配置高压整流电路，在安全电压范畴内使用，能有效降低潮湿、密闭空间内的用电安全风险。从结构设计来看，模组采用长条式一体化封装结构，外壳选用绝缘阻燃的工程塑料材质，既可以为内部SMD灯珠、限流电路提供物理防护，也能隔绝外部粉尘、少量溅水对内部电路的侵蚀，两端设计有带穿线孔的固定耳结构，安装时可通过螺丝穿过固定耳直接锁附在安装基面，也可配合卡扣实现导轨式快装，安装边界灵活，不需要预留过大的操作空间。

　　两端的出线端做了密封处理，红黑导线分别对应正负极接线，接线时无需拆解模组本体，直接对接供电回路即可，降低现场接线的操作难度。内部排布三颗SMD封装的白光LED灯珠，每颗灯珠对应独立的限流电阻布局，避免单颗灯珠故障导致整个模组失效，电路走线直接布设在模组内部的PCB基板上，基板与外壳之间预留有微小的空气间隙，辅助灯珠工作时的热量散出，避免长时间工作时热量堆积导致光衰过快。设计过程中优先考虑了低压场景下的使用可靠性，没有采用复杂的控制电路，整体结构精简，零部件数量少，既降低了生产装配的复杂度，也减少了故障点的数量，适合批量应用在对成本敏感、对可靠性有一定要求的照明场景。

　　外形尺寸偏向紧凑化设计，长条式的结构可以适配狭长的安装空间，比如设备框架的型材槽内、机柜的侧边缝隙、标识牌的内部背光位，安装后不会过多占用设备的有效空间，两端的固定耳与模组本体为一体化结构，不需要额外配置安装支架，减少了安装所需的配件数量。实际使用过程中，这款模组的发光角度经过适配调整，三颗灯珠的出光面齐平于外壳正面，光线均匀覆盖前方的照明区域，不会出现明显的暗区，适合短距离的局部照明需求，比如设备操作工位的近距离补光，不需要额外加装透镜即可满足基础的照明亮度要求。外壳表面的SMD标识清晰标注了光源类型，方便现场维护时快速识别配件型号，两端的接线采用常规的多股铜芯导线，线径适配常见的低压接线端子，不需要额外转接即可完成接线作业。

　　在结构强度方面，外壳的壁厚经过合理设计，既可以满足日常安装、使用过程中的抗挤压、抗磕碰需求，也不会因为壁厚过大导致整体重量增加，安装后不会因为自重出现松动脱落的问题。针对不同安装场景的需求，这款模组的固定耳还支持一定角度的微调，在安装基面存在小角度偏差时，不需要重新打孔即可调整模组的照射角度，适配现场安装的误差。内部电路的设计充分考虑了12V直流供电的电压波动范围，在常规的电压浮动区间内可以稳定工作，不会因为电压小幅波动出现灯珠闪烁或者亮度异常的问题，适合工业现场供电存在小幅波动的使用环境。
