IXYS品牌MID系列IGBT功率模块结构

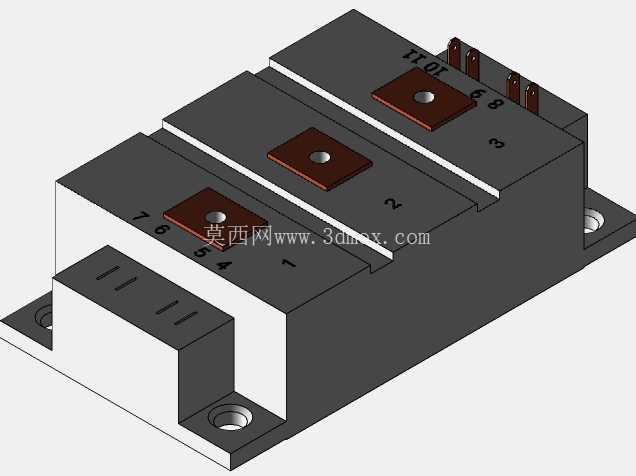

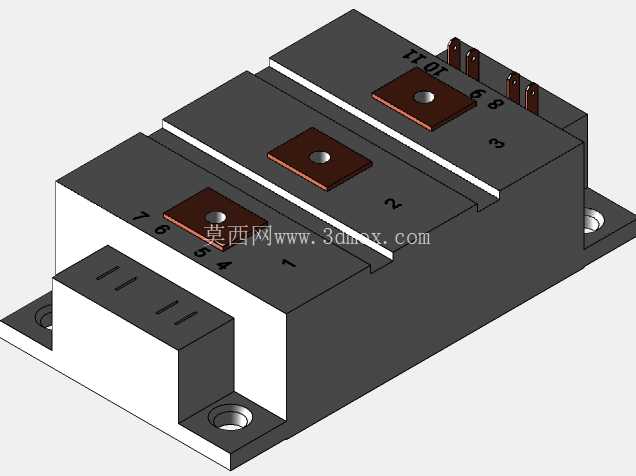

　　在工业变频、逆变电源、大功率传动这类电力电子系统的硬件选型阶段，功率半导体器件的结构适配性往往是决定整机可靠性的核心因素之一，这款IXYS出品的MID系列IGBT模块，是面向中大功率电能变换场景开发的分立功率集成器件，日常在三相逆变桥、直流斩波回路、软启动拓扑中都能见到同结构产品的应用。从结构设计逻辑来看，这类模块采用了典型的工业级功率封装思路，主体外壳采用高耐温的工程塑料注塑成型，外壳侧面模压的引脚序号标识，能在生产装配阶段避免接线错序，降低人工装配的失误概率；模块正面设置的三个铜质主接线端子，表面做了镀镍防氧化处理，端子中心预留的螺丝安装孔，适配常规的大电流接线端子压接，能保证大电流工况下的接触电阻稳定，避免局部过热问题。

　　模块底部的安装基板采用高导热材质设计，边缘预留的两个带金属衬套的安装孔，是整机装配时的核心定位基准，实际安装时需要匹配对应粗糙度的散热面，搭配规定厚度的导热硅脂，保证模块工作时产生的热量能顺畅传导到散热器上，避免结温过高触发器件保护。在功能特性层面，这类IGBT模块将功率开关芯片、续流二极管通过键合工艺集成在同一封装内部，相比分立器件搭建的功率回路，能大幅缩短主回路的走线长度，降低线路寄生电感对开关过程的影响，减少开关尖峰电压对器件的冲击，提升整机运行的稳定性。模块侧边引出的控制引脚采用排式设计，引脚间距符合工业功率模块的通用规范，能直接匹配市面上主流的IGBT驱动板接口，不需要额外做转接板设计，能缩短硬件开发的周期。

　　从安装边界来看，这款模块的整体外形为长方体结构，主接线端子的凸起高度、控制引脚的伸出长度都做了标准化设计，在做整机结构布局时，需要预留出主接线的压线空间、控制端子的接插操作空间，同时要保证模块周边与其他带电部件的电气间隙满足高压安规要求，避免出现爬电距离不足的问题。在实际工程应用中，这类模块常被用在工业变频器的输出逆变环节，搭配对应的驱动电路、电流采样电路，实现对三相异步电机、永磁同步电机的转速调节；也会用在光伏并网逆变器、UPS不间断电源的功率变换回路中，完成直流到交流的电能转换；在大功率开关电源、直流输电的换流环节，同结构的IGBT模块也有广泛的应用场景。做三维结构设计时，需要重点关注模块安装孔的位置精度、主接线端子的高度公差、控制引脚的坐标尺寸，这些参数直接决定了结构件与模块的适配性，如果安装孔位偏差过大，会导致模块装配时受力不均，长期运行下可能出现基板变形、导热不良的问题；如果端子高度建模偏差，会导致接线端子压接不到位，运行时出现发热打火的隐患。另外，模块外壳的塑料部分耐温等级有限，在做整机热设计时，要避免周边的发热器件直接烘烤模块的塑料壳体，防止壳体长期高温下出现老化变形，影响内部芯片的密封性能。

　　这类功率模块的结构设计经过了长期的工业场景验证，封装形式成熟，互换性较强，在做同功率等级的设备升级时，只要安装尺寸、引脚定义匹配，就可以直接替换使用，不需要对原有结构做大幅改动，能有效降低设备迭代的开发成本。在三维建模过程中，对于这类标准工业器件，不需要还原内部的芯片键合细节，只需要准确还原外部的安装尺寸、接口位置、外形轮廓，就能满足结构设计、干涉检查、装配模拟的使用需求，建模时可以适当简化外壳表面的细小刻字、圆角细节，在保证装配精度的前提下降低模型的复杂度，提升大型装配体的运行流畅度。
