LSA组件安装固定金属支架结构

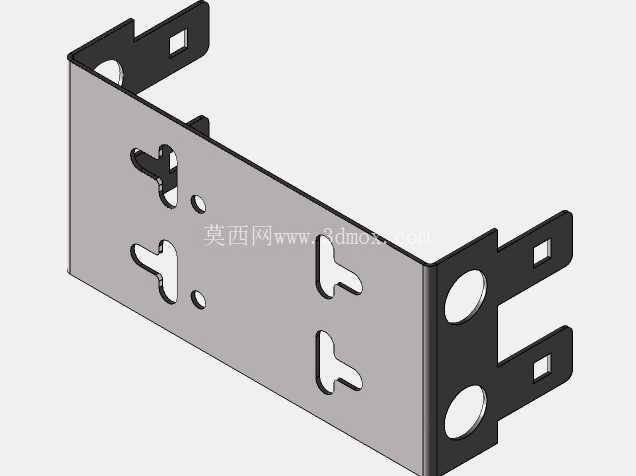

　　在低压配电、工业控制电源以及小型电子供电模块的装配场景中，这类适配LSA组件的金属安装支架是保障电源类组件稳定布设的核心结构件，日常多应用于机柜内部电源模块挂载、嵌入式供电单元固定、小型变压器组件的安装限位场景，承担着承载组件重量、限定安装位置、预留接线操作空间、隔绝组件与安装面直接接触的多重作用。从结构设计逻辑来看，该支架采用一体化钣金折弯成型工艺，主体为U型槽式结构，这种结构形式能够在有限的材料用量下获得足够的结构刚性，避免支架在长期承载组件重量后出现形变翘曲，两侧延伸出的带孔安装耳是整个支架的安装定位基准，安装耳上预留的方形与圆形安装孔，分别适配不同规格的安装螺丝与定位销，既可以满足螺丝锁付的固定需求，也能通过定位销实现快速对位，降低现场装配的对位难度。

　　支架主体立面上开设的多组异形卡槽与圆形过孔，是专门针对LSA组件的引脚、接线端子以及固定卡扣设计的适配结构，异形卡槽的轮廓完全匹配组件卡扣的外形尺寸，装配时组件可以直接沿卡槽滑入完成预固定，无需额外的辅助托举即可完成后续的螺丝锁付作业，圆形过孔则对应组件的接线端子位置，能够让接线端子直接穿过支架立面，避免支架结构干涉接线操作，同时也能为端子周边预留足够的散热间隙，避免组件工作时产生的热量在支架与组件的贴合面处积聚。

　　从安装边界尺寸来看，该支架的U型槽内部净宽完全匹配对应LSA组件的主体宽度，槽体深度刚好覆盖组件主体的非接线区域，既不会因为槽深过浅导致组件固定不稳，也不会因为槽深过大遮挡组件的接线与散热区域，两侧安装耳的伸出长度经过精准核算，能够让支架锁付在安装基面后，支架主体与基面之间预留出足够的走线空间，方便组件背部的接线排布，同时也能避免组件背部直接贴附在安装基面上，减少基面振动对组件的传导影响。

　　在实际选型应用中，这类支架需要重点核对安装耳的孔位间距与现场安装基面的预留孔位是否匹配，同时要确认立面上的卡槽位置与所用LSA组件的卡扣位置完全对应，避免出现装配干涉的问题，支架的板材厚度选择也需要匹配所承载组件的重量，过薄的板材会导致支架承重后出现折弯变形，过厚的板材则会不必要地增加安装占用空间与材料成本。从建模实现的角度来看，这类钣金支架的建模需要优先确定安装基准面，以两侧安装耳的贴合面作为装配基准，依次展开折弯特征、冲孔特征、切口特征的绘制，建模过程中需要预留钣金折弯的工艺圆角与折弯扣除量，确保加工出的实物尺寸与设计尺寸一致，所有开孔的边缘都需要做去毛刺处理的工艺预留，避免安装过程中割伤接线绝缘层或者作业人员，安装耳的折弯角度需要严格控制在90度公差范围内，角度偏差过大会导致支架安装后出现歪斜，进而影响组件的装配精度。这类支架在实际使用中往往需要配合绝缘垫片使用，在支架与组件的贴合面之间加装绝缘垫片，能够避免金属支架与组件的带电部位接触造成短路风险，同时也能起到一定的缓冲作用，减少设备运行过程中的振动传递，提升组件安装后的稳定性。
