阿库拉2300电源功率计结构设计

　　在低压配电系统的终端电能监测场景里，这类功率计常被集成在机柜内部的DIN导轨安装位，承担回路电流、电压、有功功率、功率因数等核心电参数的实时采集任务，适配工业现场分布式配电、小型设备集群供电监控的使用需求，能为运维人员提供精准的回路负载数据，避免出现单相过载、三相不平衡等常见配电故障。从结构设计层面看，整机外壳采用上下扣合的拼接式结构，上盖与底座的配合面做了错位止口设计，既可以提升装配后的拼接强度，也能在不额外增加密封胶条的前提下，阻挡机柜内飘落的金属碎屑、灰尘进入设备内部，适配工业现场多粉尘的使用环境。

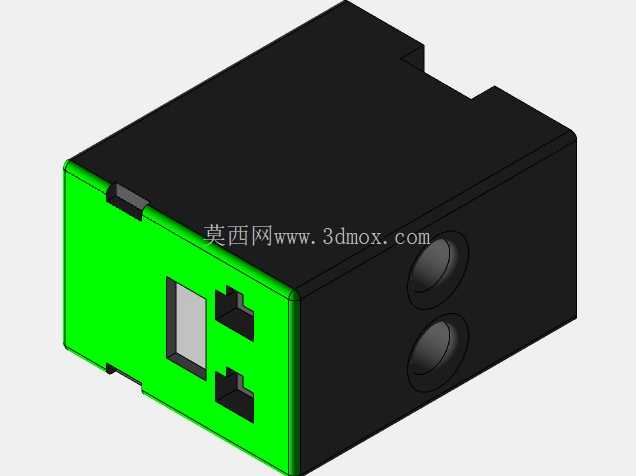

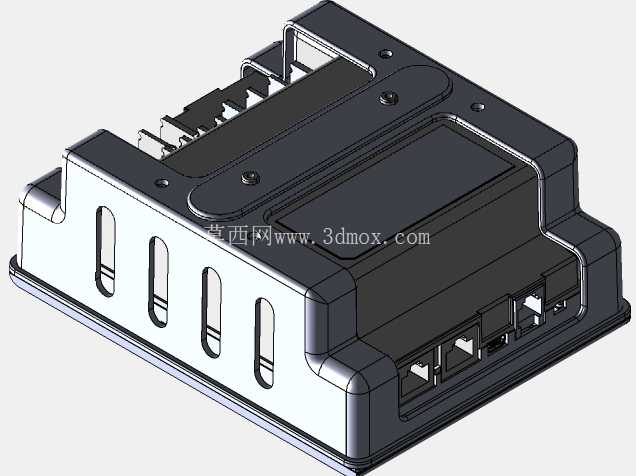

　　侧面开设的五条长圆形通风槽，并非随意排布的装饰结构，槽体的开孔位置刚好对应内部PCB板上功率采样电阻、电源模块等发热元件的安装区域，开孔的宽度控制在3mm以内，既满足IP20的防护等级要求，避免手指误触内部带电部件，又能形成自然对流的散热风道，让设备在满负载运行时，内部元件的温升控制在元器件允许的工作范围内，不需要额外加装散热风扇，降低了设备的运行噪音与后期维护成本。设备正面的接口区域做了内凹式设计，所有接线端子、通讯接口都藏在凹腔内部，当设备安装在导轨上后，外凸的壳体边缘可以对接口形成物理防护，避免现场布线时拖拽线缆导致接口松脱，同时凹腔的深度刚好匹配常规冷压端子的接线长度，不会出现端子外露、相邻回路安全间距不足的问题。从安装边界来看，整机的宽度适配标准35mmDIN导轨的安装尺寸，背部的导轨卡扣做了弹性让位设计，安装时只需要将卡扣对准导轨上沿按压即可完成固定，拆卸时用一字螺丝刀撬动卡扣的解锁位就能快速取下，不需要额外的安装紧固件，适配机柜内密集排布的安装场景，相邻设备之间只需要预留2mm的间隙就能满足散热与拆装操作的空间要求。壳体的边角位置全部做了R3的圆角过渡处理，一方面是避免注塑生产时出现应力集中导致的壳体开裂问题，另一方面也能防止安装运维人员在机柜内操作时被锐边划伤。

　　上盖表面的固定螺丝采用沉头设计，螺丝孔位做了均匀排布，四个角点的螺丝可以保证上下壳体扣合后受力均匀，不会出现局部缝隙过大的问题，中间位置的螺丝则对应内部PCB板的固定柱，能将PCB板牢牢压合在底座的定位柱上，避免设备在运输、使用过程中出现PCB板移位导致的元件引脚虚接问题。设备的接线端子排布遵循强电、弱电分离的原则，强电采样端子集中在壳体的一侧，弱电通讯、供电端子集中在另一侧，两类端子之间设置了凸起的隔离筋，隔离筋的高度超过端子接线后的最高点，能有效避免强电回路的干扰串入弱电信号回路，保证测量数据的稳定性。

　　从建模的细节处理来看，壳体上的所有拔模角度都控制在1.5度，既满足注塑件的脱模要求，又不会因为拔模角度过大导致壳体壁厚出现明显的不均匀，壁厚整体保持在2.5mm的均匀厚度，筋位的厚度控制在壁厚的0.6倍，避免注塑生产时出现缩痕、翘曲等缺陷。导轨卡扣的弹性臂长度经过反复校核，既能保证卡扣卡入导轨后的卡接力足够，不会因为设备长期受震动出现脱落，又能保证解锁时的按压力度在合适的范围，不会出现卡扣过硬难以拆卸的问题。侧面通风槽的内侧对应位置设置了挡尘筋，挡尘筋与通风槽的开孔位置错位排布，能在不影响通风效果的前提下，阻挡大部分从正面飘落的粉尘进入设备内部，提升设备在恶劣工业环境下的使用寿命。这类功率计在实际使用中，常和微型断路器、漏电保护器等配电元件并排安装在导轨上，所以整机的高度尺寸和常规微型断路器的高度保持一致，安装后整个柜内的元件排布整齐，不会出现某一个设备突出过多影响柜门板关闭的问题。设备的标识区域设置在上盖的平整位置，预留的标签粘贴区域没有任何凸起的结构，方便后期粘贴参数标识、回路编号标签，不会出现标签粘贴不牢、起翘的问题。
