多片式机械传动离合器三维结构设计

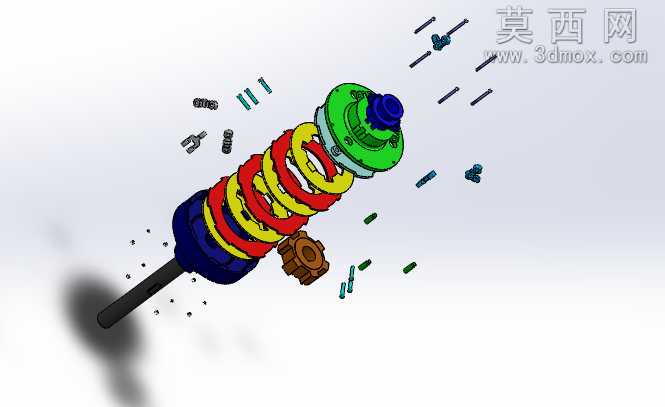

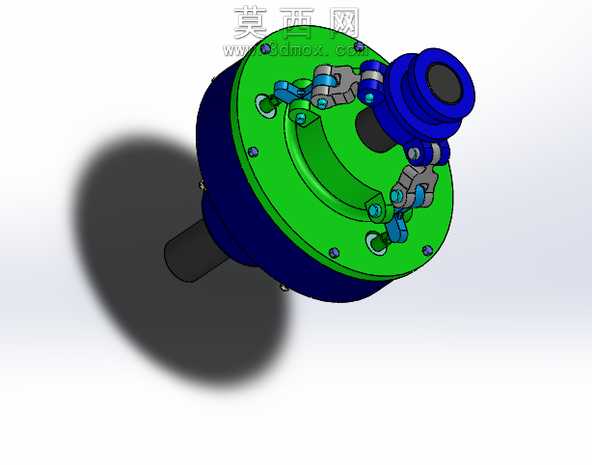

本作品为多片离合器三维结构模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计规范，对离合器的各个组成部件进行了1:1比例的精准还原。模型整体包含主动轴组件、从动毂、多组摩擦片组、压紧操纵机构、端盖连接结构等核心部分，建模时对摩擦片的内外花键齿形、操纵杠杆的铰接配合结构、压紧弹簧的安装定位结构、壳体连接螺栓的排布细节都进行了精细化特征构建，未对细小结构进行不合理简化，确保各部件的装配关系完全符合实际机械结构的配合逻辑。渲染阶段采用实体渲染模式，对不同功能部件赋予差异化材质：主体壳体部分采用深蓝色工程漆面材质模拟金属壳体的喷涂质感，摩擦片安装端盖采用亮绿色金属漆面材质区分功能区域，传动轴部分采用发黑处理的金属材质，操纵杠杆组件采用银灰色金属材质模拟锻钢加工件，铰接销轴、紧固螺栓等标准件采用镀锌亮面金属材质，通过材质区分清晰展现各部件的功能分区与结构边界，渲染时添加了柔和的环境阴影，增强模型的立体层次感，直观呈现离合器的整体外观形态。结构设计上，该多片离合器依托多组摩擦片的叠合压紧实现动力传递，通过周向均匀排布的杠杆式操纵机构实现摩擦片的压紧与分离动作，建模时完整还原了摩擦片的叠装间隙、杠杆的铰接转动行程、压紧组件的施力路径，清晰展现多片离合器可通过增加摩擦片数量提升传动扭矩、同时保证分离彻底的结构优势，各部件之间的配合间隙、安装定位关系都经过合理性校验，可直接用于结构原理演示、装配工艺参考以及相关传动系统的配套设计参考。设计过程中围绕机械传动中动力接合与切断的核心功能需求，对离合器的径向尺寸、轴向布局进行了合理规划，确保操纵机构的施力点位置符合杠杆省力原理，摩擦片的受力分布均匀，避免出现偏磨风险，整体模型结构完整，细节丰富，能够清晰展现多片离合器的工作原理与结构组成。
