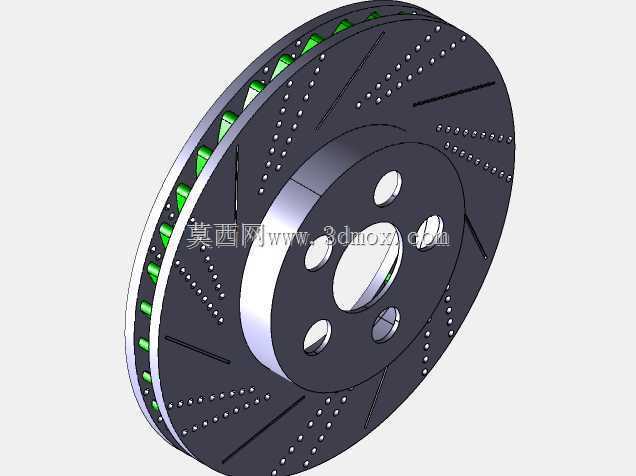

带散热通风结构的汽车钻孔划线制动盘

　　日常做底盘制动系统匹配时，最先要锚定的就是轮端的安装边界，这款制动盘的中心定位止口、五孔安装位的节圆直径完全对应主流乘用车型的转向节接口，装配时不需要额外做转接法兰，直接贴合轮毂轴承的安装端面即可，盘体的总厚度、摩擦环的有效工作宽度都预留了常规刹车片的磨损行程余量，不会出现刹车片偏磨或者盘片咬合不足的问题。很多人做制动盘建模时容易忽略通风道的倾斜角度，这款盘的内部通风筋采用了径向偏置的导流设计，车辆行驶时轮辋带动的气流可以顺着筋片间隙快速穿过盘体内部，配合摩擦面上的钻孔与斜向划线结构，连续制动时产生的摩擦热可以更快散出，避免高温下出现热衰退导致制动距离变长。摩擦面上的钻孔并非简单的装饰结构，每一个孔的位置都避开了盘体的应力集中区域，

　　孔口做了微小的倒角处理，既可以在制动时刮除刹车片表面的磨屑，减少磨屑在摩擦面形成的硬点导致制动抖动，也能在雨天行车时快速排开摩擦面的水膜，缩短湿滑路面的制动响应时间；斜向的划线槽顺着盘体旋转方向布置，能持续梳理刹车片的摩擦接触面，避免刹车片长期使用后出现表面釉化，保证摩擦系数始终维持在稳定区间。从结构强度角度看，盘体的帽部与摩擦环连接的过渡区域做了圆弧卸荷处理，建模时特意控制了这个位置的壁厚差，避免铸造时出现缩松缺陷，同时也能减少制动时热胀冷缩产生的形变应力，防止高速制动时方向盘出现抖动。通风筋的排布密度经过了匹配计算，既保证了足够的散热面积，也不会因为筋片过密导致通风阻力变大，同时筋片本身的厚度也兼顾了铸造工艺性，

　　不会出现薄壁浇不足的问题。安装孔的位置度公差在建模时就做了严格约束，五个螺栓孔的相对位置偏差控制在极小范围内，装配时不会出现螺栓强行别劲的情况，避免长期使用后安装孔出现疲劳裂纹。摩擦面的平面度、两端面的跳动量都按照量产件的精度要求做了基准设定，后续如果做工程图输出，可以直接对接加工工艺要求，不需要再反复调整形位公差。这类带钻孔划线的通风制动盘，多用于对制动性能有一定要求的乘用车型，既可以满足日常城市道路频繁启停的制动散热需求，也能适应山路连续下坡的长时间制动工况，盘体的材质一般对应灰铸铁材质的性能参数，建模时的壁厚设计也匹配了铸铁件的铸造收缩率，后续如果要做有限元热结构耦合分析，这个模型的几何特征完全可以直接导入使用，

　　不需要再做大量的几何清理。很多新手建模时会把钻孔打穿整个通风道，实际上这款盘的钻孔深度只到摩擦环的表层，不会破坏内部通风筋的结构完整性，避免盘体整体强度下降，划线槽的深度也控制在摩擦片允许磨损的范围内，不会因为划线过深导致摩擦环的有效厚度不足，提前达到磨损极限。在做整车轮端布置时，这个模型的外圆直径、帽部的突出高度都可以直接用于校核轮辋的内部空间，避免制动盘与轮辋辐条之间出现运动干涉，同时盘体的通风道进风方向也能和轮辋的通风开口对应，最大化行驶时的撞风散热效率。
