PS2母转USB公转接插头结构设计

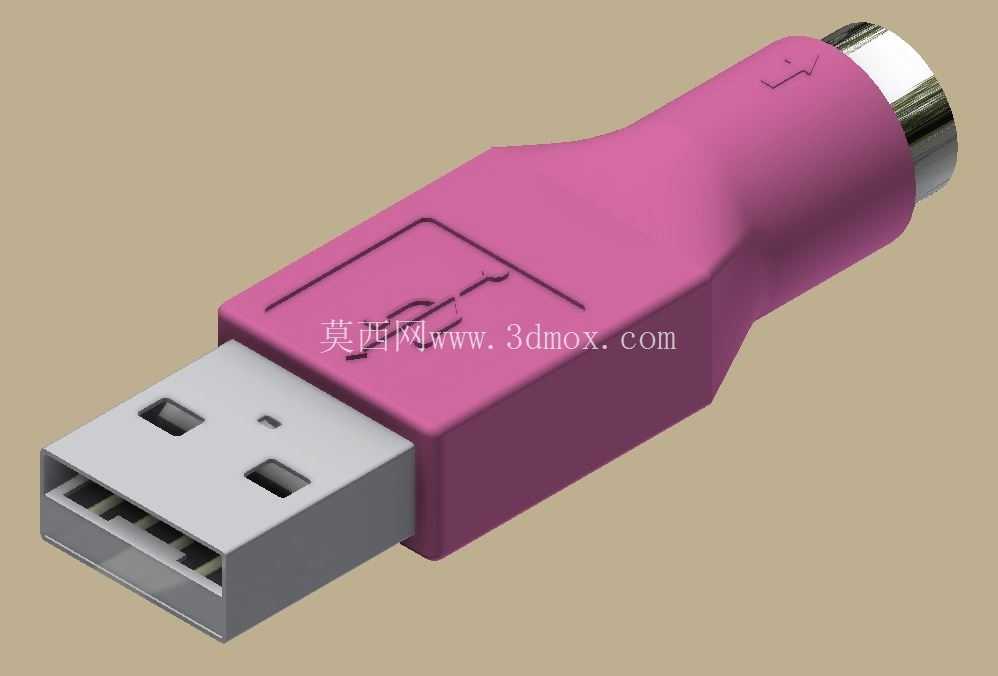

　　在老旧工控设备、早期办公外设的改造升级场景中，PS2接口与USB接口的协议转接是极为常见的需求，这类转接适配器的结构合理性直接决定了外设连接的稳定性与使用寿命。本次设计的PS-2(F)转USB(M)转接件，整体长度控制为2英寸，在结构设计阶段优先考虑了接口插拔的受力传导路径，避免长期插拔后内部针脚出现虚接、偏移问题。从实际使用场景出发，这类转接件常被用于将老式PS2接口的键盘、鼠标、工业扫码枪等外设接入仅配备USB接口的新型工控主机、办公电脑，部分老旧数控设备的操作面板外接输入装置也会用到这类转接结构，因此设计时需要兼顾手持插拔的握持手感与接口对位的容错空间。外形结构上，USB公头端采用标准Type-A公头的尺寸公差设计，金属外壳壁厚控制在0.3mm，保证插入USB母座时的配合间隙符合通用串行总线的机械规范，插拔力控制在行业通用的10N-35N区间，既不会因为过松导致接触不良，也不会因为过紧造成插拔困难、甚至扯动主机接口的问题。PS2母头端严格遵循PS/2接口的6针Mini-DIN接口尺寸标准，内部定位柱的位置与尺寸公差控制在±0.05mm范围内，保证PS2公头插入时针脚能够准确对位，不会出现针脚弯折、顶坏内部焊盘的问题。

　　中间的握持段采用渐缩的流线型结构，靠近线缆端的直径小于接口端直径，一方面能够在插拔时给手指提供足够的摩擦力，避免插拔时手滑发力不当，另一方面也能对内部的线缆焊点形成应力释放保护，当线缆受到侧向拉扯时，外力会先被握持段的塑胶结构吸收，不会直接传导到接口与PCB的焊接位置，大幅降低长期使用后焊点脱焊的概率。在内部结构排布上，转接PCB板被完全包裹在塑胶外壳内部，PCB板上的协议转换芯片与阻容元件的排布避开了接口插拔的受力路径，外壳内部设置有两条定位筋，刚好卡在PCB板的两侧缺口位置，不需要额外打胶就能固定PCB板的位置，避免插拔时PCB板在外壳内窜动导致针脚移位。

　　外壳的分模线设置在结构的侧面，合模后产生的飞边不会出现在握持的主要接触面上，也不会影响两端接口的装配精度，外壳表面采用细咬花处理，既能够提升握持时的摩擦力，也不容易在表面留下指纹与划痕，适配工业现场相对复杂的使用环境。考虑到部分场景下转接件会长期插在主机接口上不拔出，外壳的塑胶材质选用了具备一定抗老化性能的ABS材料，在-10℃到60℃的工作温度区间内不会出现脆化、变形问题，USB公头的金属部分采用镀镍处理，具备基础的抗氧化能力，保证长期暴露在空气中也不会因为氧化层过厚导致接触电阻升高、数据传输中断。线缆出线位置设计有一圈加厚的应力缓冲环，能够承受至少1000次以上的90度弯折测试，不会出现内部线芯断裂的问题，适配日常使用中线缆经常被弯折、拉扯的实际情况。在安装边界上，由于整体长度仅为2英寸，当相邻USB接口间距为标准的10mm时，该转接件插入后不会遮挡旁边的其他接口，不会因为转接件体积过大导致主机上的相邻接口无法使用，这一尺寸设计充分考虑了台式机主板、工控机面板上接口排布密集的实际情况，避免了很多大体积转接头挤占相邻接口空间的通病。

　　从结构设计的细节来看，两端接口与塑胶外壳的配合采用过盈配合加卡扣的固定方式，不需要使用超声波焊接或者胶水粘接，既提升了装配效率，也避免了胶水溢出污染接口金属触点的问题，后期如果需要维修内部电路，也可以通过专用工具拆开外壳，不需要暴力破坏壳体。在插拔导向设计上，USB公头的金属外壳前端做了0.2mm的倒角导向，PS2母头的入口处也做了15度的导向斜面，用户在盲插的时候也能顺利将插头对准接口，不需要反复调整对位角度，提升了实际使用的便捷性。这类转接结构虽然属于小型电子接插件范畴，但每一处尺寸公差、结构细节的设计，都直接影响到实际使用的可靠性，尤其是在工业现场的应用场景中，外设连接的稳定性直接关系到设备操作的流畅性，不会因为转接件的接触问题导致输入设备失灵、影响生产操作，因此在设计阶段就需要把长期使用的磨损、受力、环境适配等问题都纳入考量，而不是仅仅满足接口尺寸的基本匹配。
