可调滚轮摆杆式行程限位检测装置

　　在自动化生产线、输送设备、机床工装、起重机械等各类工业装备的运行逻辑里，位置信号的精准触发是设备安全运行、动作有序衔接的核心前提，这类可调滚轮摆杆式限位装置，正是承担机械运动行程边界检测、到位信号反馈的核心基础元件。不同于光电类非接触检测元件，这类机械式限位装置无需额外信号校准，抗粉尘、抗油污、抗电磁干扰能力更强，在车间复杂工况下的可靠性表现更稳定，哪怕是切削液飞溅、金属粉尘附着的加工工位，或是户外露天的起重输送场景，都能稳定完成信号触发动作。

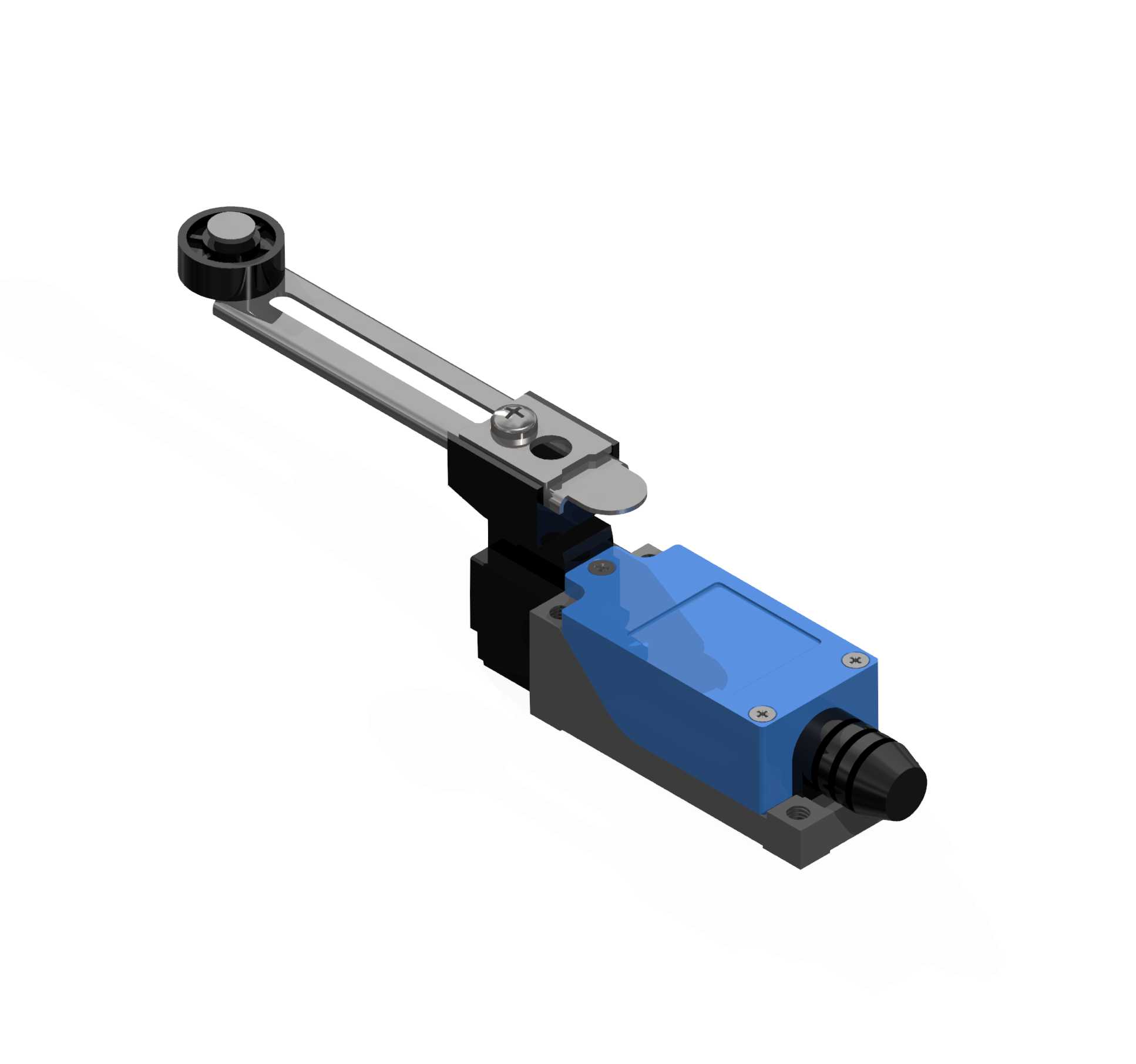

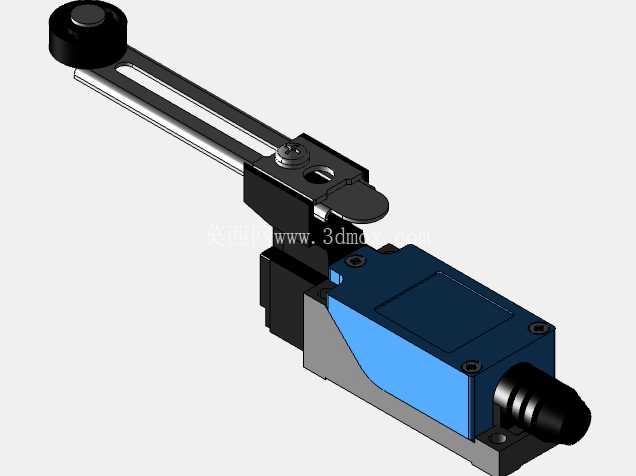

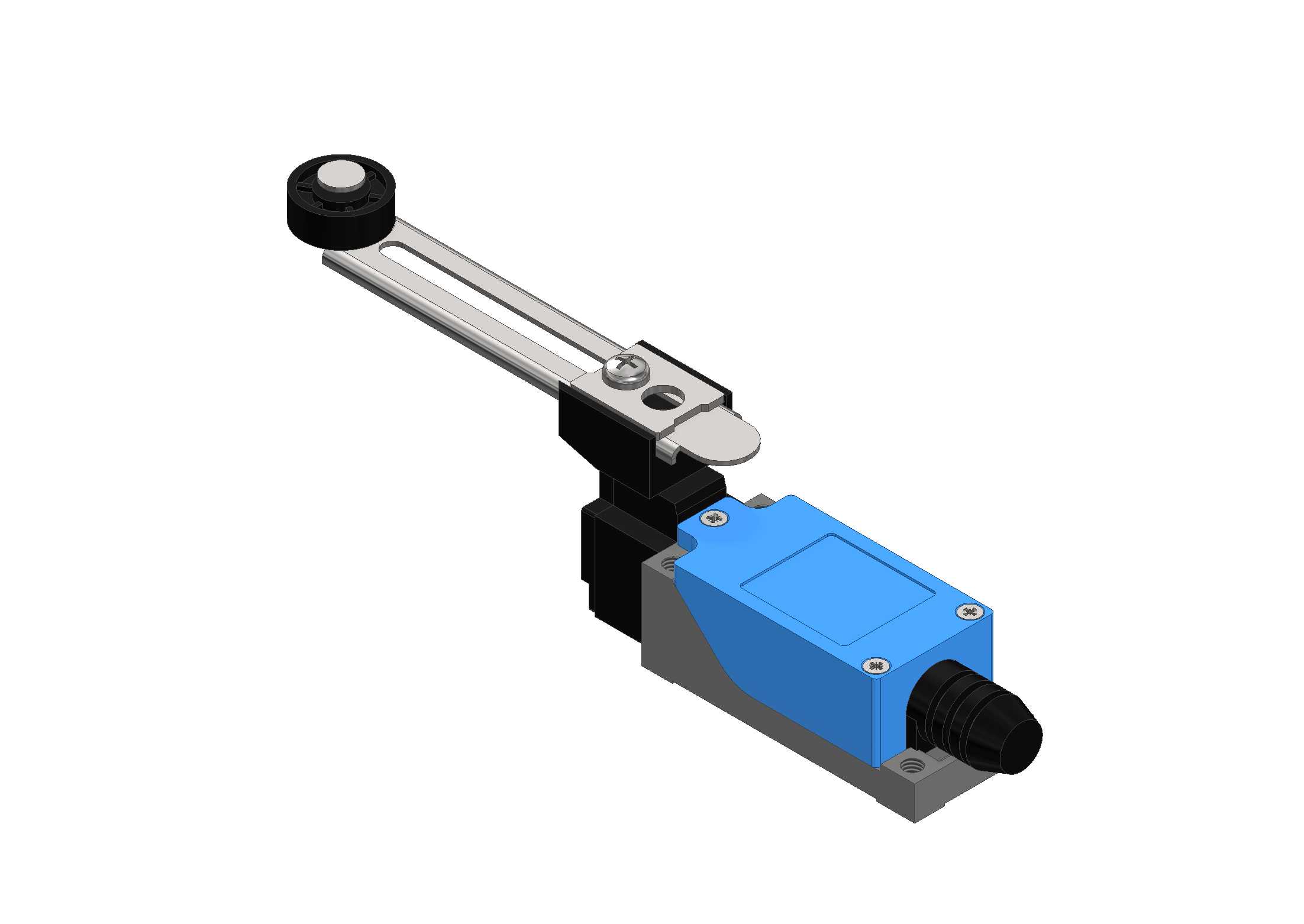

　　从结构设计逻辑来看，这款装置采用了模块化的分层设计思路，主体防护壳体采用上蓝下灰的分色结构，上部蓝色端盖为信号触发机构的安装基座，通过四颗对称布置的紧固螺钉实现密封固定，既可以隔绝外界水汽、粉尘进入内部触点腔室，也能在内部触点达到机械寿命后，快速拆卸端盖完成触点组件的更换，无需整体拆除装置，大幅降低现场维护的时间成本。下部灰色基座为安装固定主体，预留了两个贯通的标准安装孔位，孔距符合工控元件通用安装尺寸规范，可直接适配市面上多数设备的预设安装位，无需额外加工转接板，能减少设计阶段的安装适配工作量。

　　触发端的摆杆结构做了长度可调设计，长条形金属摆杆上加工有长槽调节结构，可根据现场实际触发位置的距离需求，灵活调整滚轮端到转轴的力臂长度，调整到位后通过顶部的紧固螺钉锁死即可，适配不同行程幅度的运动部件检测需求。摆杆末端的滚轮采用黑色耐磨工程材质内嵌金属轴承的结构，与被检测运动部件接触时为滚动摩擦，既可以减少接触过程中的部件磨损，延长装置整体使用寿命，也能避免刚性碰撞导致摆杆变形、触发位置偏移的问题。装置尾部的黑色线缆接头做了防折弯密封结构，线缆接入后可通过接头的锁紧结构固定线缆，避免设备运行过程中线缆拉扯导致内部接线松脱，同时接头处的密封结构可防止液体顺着线缆缝隙渗入壳体内部，提升整体防护等级。

　　从安装边界维度来看，这款装置的主体壳体宽度、高度尺寸均符合主流行程开关的安装尺寸规范，安装孔中心距、摆杆转轴中心到安装面的高度都适配通用安装支架的设计参数，在做设备三维布局时，可直接将模型导入装配体，无需额外核对安装干涉问题。摆杆的摆动角度覆盖正负45度的触发区间，调整摆杆长度后，触发端的运动扫掠范围可覆盖10mm到80mm的线性距离区间，能满足多数直线运动、旋转运动部件的位置检测需求。内部触点采用常开常闭双组触点结构，可同时接入设备的运行到位信号回路与超限安全停机回路，一个装置即可完成两个位置信号的采集，减少设备上的元件布置数量，简化电气布线的复杂度。

　　在实际选型应用中，这类装置常被布置在输送线的工件到位工位、机床工作台的行程极限位置、起重设备的行走限位端、自动化夹具的开合到位检测点，当运动部件触碰到摆杆滚轮，带动摆杆偏转至设定角度时，内部触点快速动作，输出通断信号给控制系统，完成对应的动作切换或安全停机指令。建模过程中对装置的所有配合间隙都做了还原，摆杆与转轴的转动间隙、端盖与基座的配合缝隙、滚轮的转动自由度都按照实物的装配公差做了参数化设置，导入三维装配环境后可直接做运动干涉仿真，模拟摆杆被触发时的摆动过程，验证设备运动部件与限位装置的触发位置是否匹配，提前排查安装位置不合理、触发行程不足或超程碰撞的设计问题，减少现场调试阶段的整改工作量。
