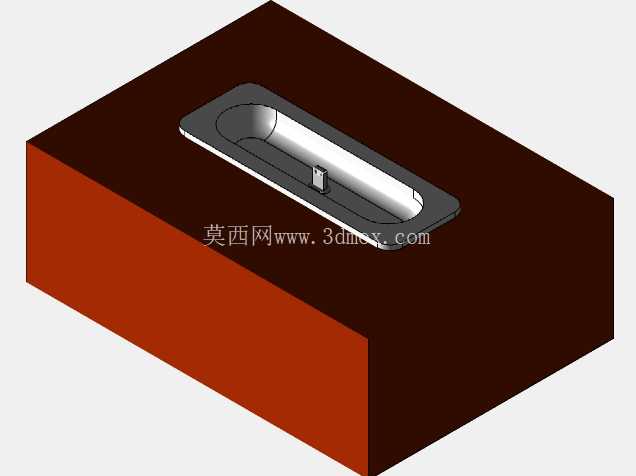

第五代iPod充电底座结构设计方案

　　这款iPod底座的设计初衷，是解决桌面数码设备摆放杂乱、充电线材外露的实际使用痛点，在日常桌面办公、居家影音场景中，承担设备支撑、电力供给、信号转接的多重作用。从结构设计逻辑来看，整体采用上窄下宽的梯形承托轮廓，底部预留足够的配重安装空间，重心落在底座几何中心偏下位置，即便iPod插入后整体重心上移，也能保证15度侧倾范围内不发生倾覆，适配日常桌面轻微磕碰的使用场景。底座顶部的插接槽位严格匹配第五代iPod的底部接口尺寸，槽口边缘做R0.8的圆角过渡，避免设备插拔过程中刮花金属外壳，槽内预留0.3mm的装配公差，可兼容带薄款保护壳的设备插接，无需用户每次充电前摘除保护壳。

　　内部的变压模块采用卧式排布，充分利用底座下部的闲置空间，将高压输入部分与低压输出部分做物理隔离，中间设置绝缘挡筋，爬电距离满足家用小电器的安全规范要求，输入接口设置在底座背部靠下位置，线材插入后可沿桌面自然弯折，不会出现线材顶起底座导致放置不稳的问题。底座正面预留状态指示灯的透光位，采用半透明PC材质做匀光处理，充电状态下光线柔和不刺眼，不会在夜间使用时造成光污染。从安装边界来看，底座整体占地尺寸控制在掌心范围，放置在桌面不会占用过多办公空间，底部粘贴整片硅胶防滑垫，静摩擦系数达到0.6以上，在光滑玻璃桌面上插拔设备时，底座不会随插拔力发生滑移。

　　考虑到长期使用的耐久性，插接接口采用浮动式安装结构，允许0.5mm的径向偏移量，即使用户插拔设备时存在轻微角度偏差，也不会对接口焊盘造成刚性冲击，大幅提升接口的使用寿命。底座的外壳采用上下扣合的装配方式，扣位均匀分布在壳体四周，拆卸维护时无需破坏外观面，内部电路板通过三颗十字螺丝固定在下壳的定位柱上，定位柱高度经过精准核算，保证电路板装配后与上壳的透光位、插接槽位完全对齐，不会出现装配错位导致的功能失效。

　　在实际使用场景中，这款底座除了基础的充电功能外，还可将iPod固定在合适的观看角度，用户在桌面办公时可直接查看屏幕上的播放信息、日程提醒，无需手持设备，解放双手；背部预留的音频输出接口可直接连接桌面音箱，将设备内的音频信号输出到外放设备，充当简易的桌面影音基座。设计过程中针对不同批次iPod的尺寸公差做了适配验证，槽位的尺寸链核算覆盖了设备外壳的最大公差范围，避免出现部分设备插接过紧或过松的问题，外壳表面采用细磨砂纹理处理，既不容易残留指纹污渍，也和iPod本身的金属外壳质感形成协调搭配，放置在桌面不会有突兀的违和感。内部的变压电路做了过流、过压保护设计，当输出端出现短路或电流异常时，会自动切断供电回路，避免损坏连接的数码设备，电源输入部分采用通用的Micro USB接口，用户可使用常见的手机充电线为底座供电，无需配备专用的电源适配器，降低使用过程中的配件遗失风险。
