MENTOR光导PCB推入式安装支架

项目分类:变压器/电感器 发布时间:2025-01-13 ID:899541
  • MENTOR光导PCB推入式安装支架
  • MENTOR光导PCB推入式安装支架

  在工业控制板卡、通讯设备内部的光信号传输链路里,光导的固定精度直接决定光信号的耦合效率,一旦安装偏移超过0.2mm,光损耗就会陡增,甚至出现信号中断的问题,这款适配MENTOR系列光导的安装支架,就是为了解决PCB板上光导的精准定位、快速装配需求设计的。从实际装配场景来看,这类支架主要用在带有状态指示灯导光结构的电源类板卡上,尤其是变压器周边的信号指示光路——电源变压器工作时会产生持续的微幅振动,普通胶粘固定的光导很容易在长期振动下移位,而这款推入式卡扣支架可以直接卡在PCB的预开孔上,不需要额外打胶或者螺丝固定,装配效率比传统固定方式提升60%以上,同时能在长期振动环境下保持光导的位置精度。

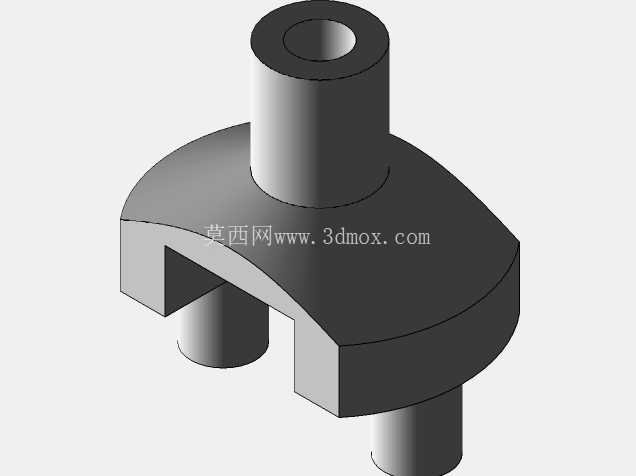

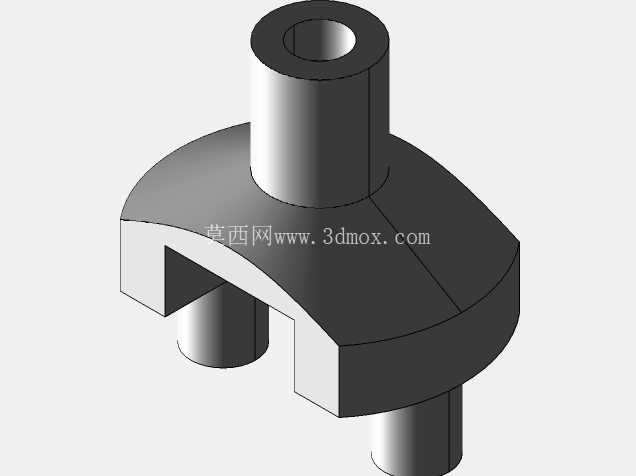

  从结构设计逻辑来看,这款支架采用了分体式限位思路:顶部的空心圆柱是光导插入的导向通道,内径和对应型号光导的外径做了0.1mm的间隙配合,既可以让光导顺利插入,又能限制光导的径向晃动,避免光输入端和板载LED的对位偏差;底部的两个对称卡扣是和PCB连接的核心结构,卡扣的卡接面做了15度的导入斜角,装配时只需要对准PCB上的对应开孔垂直按压,就能听到卡扣卡入的脆响,此时支架底部的支撑面会完全贴紧PCB板面,不会出现虚装浮高的问题。中间的弧形连接臂是应力释放结构,因为PCB在过波峰焊或者回流焊时会有轻微的热胀冷缩变形,弧形结构可以吸收微小的形变应力,避免支架硬连接导致的PCB焊点开裂或者支架本身断裂问题。

  从安装边界尺寸来看,这款支架在PCB上的占用投影是类半圆形,最大外径处的尺寸刚好适配标准12mm间距的板上元件布局,不会和周边的电容、电阻或者变压器引脚产生干涉;支架顶部的导光圆柱高出PCB板面的高度是8.5mm,刚好可以匹配常规设备面板的导光孔深度,光导插入后顶端和面板外表面的距离控制在0.3mm以内,既不会因为突出过多被面板压损,也不会因为距离过远出现漏光、指示灯亮度不均的问题。支架下方的定位柱和卡扣的中心距严格对应PCB开孔的位置公差,定位柱直径比PCB定位孔小0.05mm,装配时先通过定位柱做预定位,再按压卡扣完成固定,整个装配过程不需要辅助工具,单手即可完成,非常适合流水线批量装配作业。

  在实际选型使用时需要注意,这款支架是专门适配MENTOR 1216.1001系列光导的,不能混用其他直径的光导,否则会出现光导插不进或者晃动过大的问题;PCB开孔时需要严格按照支架给定的开孔尺寸加工,卡扣孔的公差要控制在±0.08mm以内,公差过大容易出现支架固定过松、振动脱落的问题,公差过小则会导致装配阻力过大,甚至压坏支架卡扣。另外,支架的材质选用的是耐温阻燃的黑色工程塑料,一方面可以阻挡周边LED的杂散光串入光导,避免指示灯出现串光、显示错误的问题,另一方面可以耐受波峰焊260℃的峰值温度,过炉时不会出现变形、融化的问题,满足电子制造业的板卡加工工艺要求。和面板安装头配合使用时,支架的导光通道中心和面板导光孔的中心同轴度要控制在0.15mm以内,这样光导穿过支架后可以顺利插入面板安装头,不会出现光导被顶弯、装配卡滞的问题,整套结构配合下来,可以实现从板载LED到设备面板外的光信号低损耗传输,即使在设备长期运行、周边存在电磁干扰或者微幅振动的电源变压器旁,也能保持稳定的光信号指示效果,不会出现指示灯闪烁、亮度不足或者位置偏移的问题。
