船用舷窗观察导航窗口结构设计

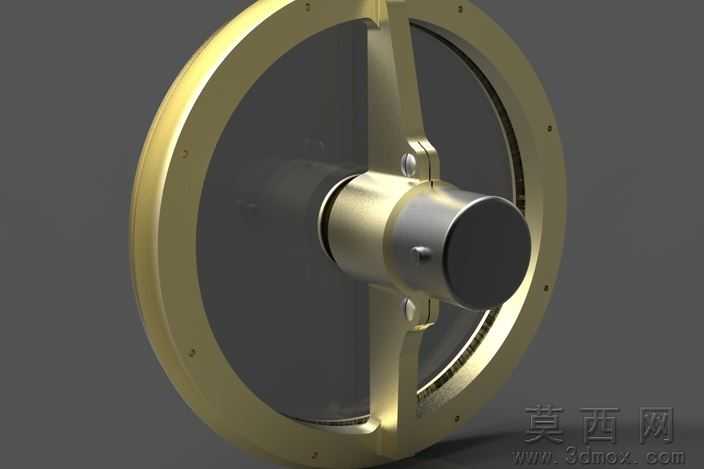

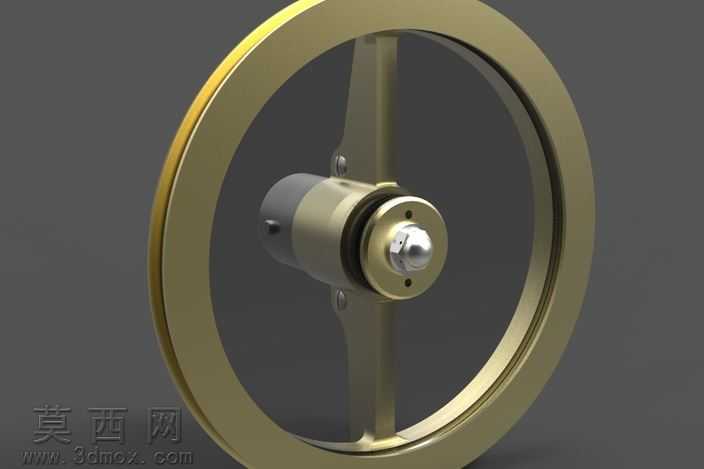

该三维模型采用主流三维机械设计软件完成全参数化建模，整体结构围绕船用舷侧观察导航窗口的使用需求展开设计，建模过程严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了可装配性校验。模型主体由环形外框、中心转轴支座、辐条支撑结构、密封窗体、端盖锁紧组件五大部分构成，环形外框采用等截面回转特征建模，外沿预留均匀分布的安装孔位，用于窗体与舱壁结构的螺栓固定，建模时对孔位的同轴度、端面平面度都做了几何约束，确保后续工程图导出可直接用于生产参考。中心转轴支座与三根均匀分布的辐条采用一体化建模思路，辐条与外框、中心支座的连接处做了圆弧过渡处理，既避免应力集中问题，也让整体结构的受力传递更均匀，符合船用部件抗振动、抗冲击的结构强度要求。中心轴部位设计有阶梯轴结构，配套轴套、锁紧销、端盖组件，既可以实现窗体的旋转开合操作，也能通过锁紧销完成任意角度的位置固定，满足不同观察角度的使用需求。材质渲染阶段，金属结构部分采用黄铜金属材质，调整材质的粗糙度、金属度参数还原船用铜质配件的哑光金属质感，窗体部分采用半透明深色玻璃材质，添加轻微的反射与折射效果模拟钢化玻璃的光学特性，转轴的锁紧部件采用哑光黑色金属材质，通过材质差异清晰区分不同功能的结构部件。渲染时采用三点布光方案，主光源从侧上方打光突出金属外框的轮廓质感，辅光源补光弱化结构暗部的死黑区域，轮廓光勾勒窗体的边缘结构，最终渲染效果清晰展现了窗体的装配关系与材质特征。整个模型的结构设计兼顾了密封性能、操作便捷性与结构强度，所有配合面都预留了密封件安装槽位，可满足舷侧窗体的水密性要求，旋转结构的阻尼设计也考虑了长期使用的磨损余量，整体结构紧凑，功能分区清晰，可作为船用窗体类结构设计的参考模型，也可用于相关机械结构教学演示使用。
