IDC40规格2x20针公头分线接线端子结构

　　在工业电控柜内部布线、测试治具信号转接、PLC IO模块扩展接线这类场景里，这类2x20排布的IDC针公头分线端子是很常见的互联部件，很多做设备线束集成的工程师在整理排线转接时，都会优先选用这类结构来替代零散的飞线接线，能大幅降低柜内布线的杂乱程度，也方便后期运维时快速排查线路通断。从实际使用的角度看，这类分线端子的核心作用是把IDC排线端的密集针脚，逐路引出到可单独接线的端子位上，不需要施工人员逐根去压接排线的细小线芯，直接把成品IDC扁平排线插到公头端，另一端就可以对应每一路信号或者电源回路接出独立导线，不管是接传感器、继电器线圈还是小型控制信号回路，都能省去大量排线端处理的工时。

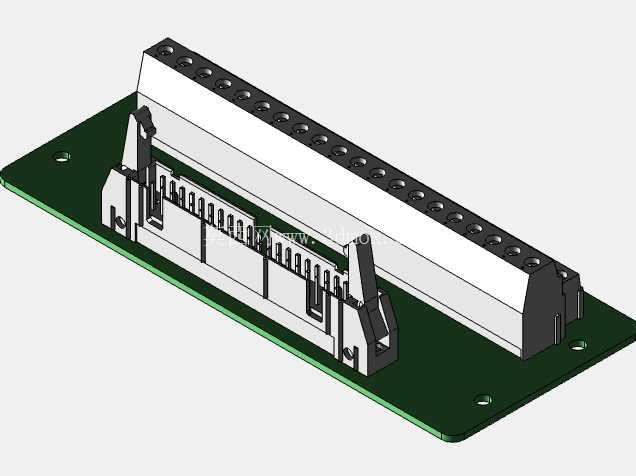

　　做这个结构的三维建模时，首先要卡死的是IDC40公头的针脚间距基准，2x20的排布意味着横向每排20个针位，两排针的排距要符合IDC连接器的通用规范，针脚的伸出长度、塑料基座的定位卡槽尺寸都要和市面通用的IDC排线插头匹配，不然实际装配时会出现插不到位、针脚对位偏移顶弯的问题。分线板的本体外形要考虑安装边界，板体的长宽尺寸要覆盖两排针脚的整体跨度，同时给每一路的接线端子预留足够的拧线空间，不能出现相邻端子接线时螺丝刀互相干涉的情况，板体边缘要预留固定安装孔，孔位的间距要适配常规的电气安装导轨或者柜体安装板的固定孔距，安装孔的位置要避开背面的针脚焊盘，防止固定螺丝压到针脚造成短路。

　　设计的时候还要考虑针脚的载流冗余，虽然这类分线板大多走控制信号，但也要兼顾小功率电源回路的通流需求，每一路的导电铜片截面积要满足常规0.5-1平方毫米导线的载流要求，塑料基座的材质要选用有一定阻燃等级的工程塑料，避免靠近发热元件时出现形变。实际建模过程中，要把公头端的定位凸台做准确，这个凸台是和IDC排线插头的定位槽配合的，能防止排线插反造成信号接反，很多新手建模时容易漏掉这个小结构，导致做出来的模型和实际插头装配时出现防呆失效的问题。分线板上的每一路接线端子位，要和公头端的针脚一一对应，板上的走线铜箔在三维模型里可以简化表现，但端子的排列顺序要严格和针脚序号对应，方便使用者在接线时对照针脚定义找对应端子。

　　另外板体的边缘要做圆角处理，避免安装时划手，接线端子的螺丝槽方向要统一朝向接线操作侧，这样在柜内安装完成后，运维人员不用歪着螺丝刀就能紧固每一路的导线。从安装适配性来说，这个分线结构的整体厚度要控制在合理范围，公头端插上线排之后的整体突出高度，要预留出周边其他元件的安全间隙，不能和旁边的继电器、端子排产生空间干涉，很多设备内部的安装空间比较紧凑，要是模型的尺寸边界做不准，实际装配时就会出现装不上、盖不上柜门的问题。这类分线部件在测试治具里用的也很多，比如做电路板功能测试的时候，需要把待测板上的IDC接口信号全部引出来接测试仪器，用这种分线板就能快速把40路信号全部转接出来，不用每次都焊线，能大幅提升测试工装的搭建效率。建模的时候还要注意公头针脚的倒角处理，实际针脚端部是有小导向倒角的，方便排线插头顺利插入，不会因为针脚端部太尖锐刮伤排线的接触铜片。分线板的底部要预留一定的爬电距离，安装到金属安装板上的时候，板底的导电部位不能直接和金属板接触，所以模型里要体现出安装柱的高度，保证装好之后板体和安装面之间有足够的绝缘间隙。
