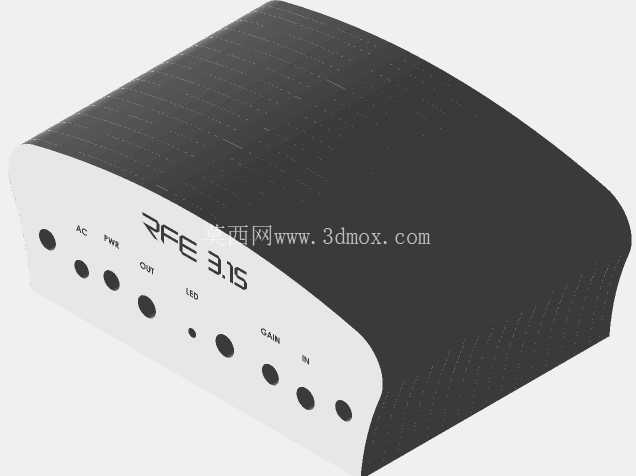

基于Objective2放大器板的定制防护外壳结构设计

　　本次设计的壳体结构，核心适配场景是桌面级音频放大设备的板载防护，日常使用中，裸露的放大器电路板容易受桌面泼溅、积尘、外力磕碰影响，尤其是DIY组装的Objective2放大器板，没有原厂配套外壳时，引脚、焊点外露不仅容易被金属物件短接造成电路损坏，日常挪动时也容易剐蹭板上的贴片元件，造成虚焊、元件脱落的问题。设计初期首先核对了Objective2放大器板的实际安装孔位，板上预留的四个M2安装孔坐标逐一在建模中做了对位，壳体内部的支撑柱高度做了3.2mm的预留，刚好让电路板安装后底部与壳体内底保留足够间隙，避免板底焊点直接接触壳体造成短路，同时这个间隙也能容纳板底突出的电解电容引脚，不需要额外对电容做剪脚处理，保留元件原有的性能参数。

　　壳体的侧壁厚度设置为1.8mm，这个厚度兼顾了结构强度和轻量化需求，日常手持挪动时不会因为侧壁过薄产生形变挤压内部板件，同时整体重量控制在合理范围，不会给桌面增加额外负担。侧壁上的接口开孔完全对应板上的输入输出接口、电位器旋钮、电源接口位置，开孔边缘做了0.3mm的倒角处理，避免插拔音频线、转动旋钮时刮花线材外皮或者旋钮表面。壳体的上盖与下壳采用卡扣加定位柱的配合方式，不需要额外打螺丝固定，拆装时只需要轻轻撬动卡扣位置就能打开，方便后期对放大器板做调试、更换元件，定位柱的配合公差设置为0.1mm，合盖后不会出现上下壳错位、缝隙不均的问题。

　　考虑到部分使用者会给放大器板加装散热片，壳体顶部对应功放芯片的位置预留了散热格栅，格栅的条缝宽度设置为1.2mm，既可以保证空气流通带走芯片工作产生的热量，又能防止细小的金属物件从缝隙掉入壳体内接触电路板。壳体的外形尺寸控制在112mm76mm28mm，这个尺寸刚好能容纳标准尺寸的Objective2放大器板，同时不会占用过多桌面空间，放置在桌面音频系统中时，和常见的解码器、耳放设备尺寸匹配，视觉上更协调。安装边界方面，壳体底部四个角做了直径8mm的圆形脚垫安装位，粘贴橡胶脚垫后，壳体底部与桌面保留1mm的间隙，既可以防滑，也能避免壳体底部直接摩擦桌面留下划痕，同时底部间隙也能辅助空气流通，提升散热效果。

　　设计过程中还考虑了加工适配性，整个壳体结构没有倒扣、薄厚突变的位置，不管是采用3D打印加工还是注塑开模生产，都能顺利脱模，不需要做复杂的滑块结构，加工难度低，后期如果需要批量生产也能控制加工成本。壳体内部没有多余的加强筋结构，避免加强筋位置顶住板上的元件，所有内部结构都做了避空处理，对应板上较高的电解电容、电位器、接口座的位置都预留了足够的空间，安装电路板时不需要对板上任何元件做改动，直接对准安装柱放下就能完成装配，降低了组装难度。针对日常使用中容易出现的线材拉扯问题，接口开孔位置的壳体壁厚做了局部加厚到2.5mm，提升接口位置的结构强度，插拔线材时不会因为用力过大造成开孔位置开裂。整体结构没有多余的装饰性设计，所有结构特征都服务于电路防护、安装便捷、使用可靠的核心需求，没有为了外观牺牲结构实用性，完全匹配DIY音频设备使用者的实际使用需求，解决了裸板使用的各类安全隐患，同时保留了设备调试、维护的便捷性。
