环境噪声监测传感防护壳体结构设计

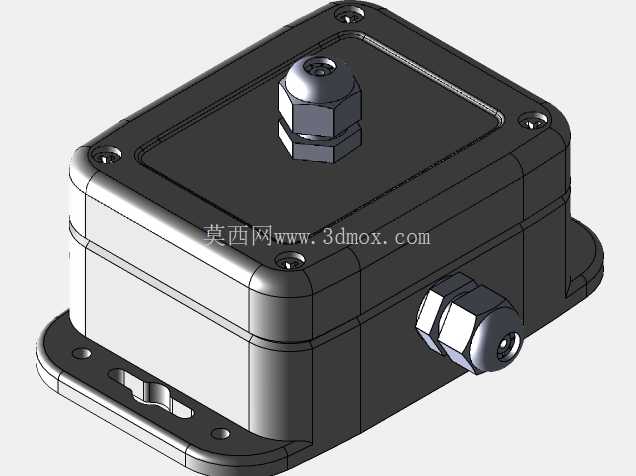

　　在工业厂区噪声在线监测、城市声环境功能区组网监测、交通干线旁噪声采集点位布设这类场景中，外露的声学传感核心元件如果直接暴露在户外环境，很容易受到雨水冲刷、粉尘侵入、外力磕碰的影响，直接导致采集数据漂移、元件寿命缩短，这款防护壳体的设计正是围绕这类户外声学采集设备的防护需求展开。从结构布局来看，整体采用上下扣合的矩形盒体设计，盒体结合面预留了密封胶圈的安装槽位，装配后可以达到IP65级别的防护能力，完全适配户外长期布设的使用要求，避免雨水、扬尘从合模缝隙侵入内部损坏传感元件。盒体顶部预留的穿线接头，是用于安装声学传感探头的位置，接头采用六角锁紧结构，探头装入后可以通过锁紧螺母压紧密封圈，既保证探头拾音面的外露位置符合声学采集的指向要求，又能保证穿线位置的密封性能，不会出现缝隙渗水的问题。盒体侧面预留的第二个防水接头，是用于布设信号传输线缆与供电线缆的接口，同样采用压紧式密封结构，线缆穿入后拧紧锁紧螺母即可抱紧线缆外皮，实现线缆位置的密封，避免户外布设时雨水顺着线缆流入盒体内部。

　　底部的安装法兰采用一体化延伸设计，法兰上开有两个长圆形安装孔，这种长孔设计可以抵消安装面的孔位加工误差，现场安装时不需要严格对齐孔位，在一定范围内可以调整安装位置，降低现场施工的定位精度要求，适配墙面安装、立杆安装、设备机架安装等多种安装场景。从内部空间布局来看，盒体内部预留了足够的空间，除了可以容纳噪声传感核心模块之外，还可以放置信号调理电路板、防雷模块等配套元件，不需要额外增设外置接线盒，减少现场布线的接头数量，降低系统整体的故障点。

　　壳体的边角全部采用圆角过渡设计，一方面是避免注塑加工时出现应力集中导致的壳体开裂问题，另一方面也可以减少户外使用时的风阻，降低大风天气下壳体振动对声学采集精度的影响，同时圆角结构也不会在安装维护时划伤作业人员。在设计过程中，需要重点考量两个安装边界尺寸：一是顶部探头安装接头的中心到盒体底部安装面的高度，这个尺寸决定了探头拾音面距离安装面的高度，要避免安装面的声反射对采集结果造成干扰，设计时将这个高度控制在合理范围，既保证拾音效果，又不会因为探头伸出过高导致外力磕碰损坏；二是侧面线缆接头的伸出长度，要保证接线后线缆的弯曲半径符合线缆的最小弯曲要求，避免线缆过度弯折导致线芯断裂。

　　盒体上下盖采用四角螺丝锁紧的固定方式，螺丝孔位设计在盒体边角的凸台上，凸台结构可以增强螺丝锁紧位置的结构强度，避免多次拆装后螺丝柱开裂，同时这种四角锁紧的方式可以让合模面的密封胶圈受力均匀，不会出现局部密封不严的问题。日常维护时只需要拧下四角的固定螺丝，即可打开上盖对内部模块进行调试、更换，不需要拆卸整个壳体的安装固定结构，大幅降低后期运维的工作量。这类防护壳体的壁厚设计也经过考量，在保证结构强度满足户外抗风、抗冲击要求的前提下，尽可能控制壁厚均匀，避免注塑成型时出现缩痕、翘曲等变形问题，保证批量生产时的尺寸一致性，确保密封胶圈的压缩量始终处于设计要求的范围内，长期使用也不会出现密封失效的问题。
