堡盟扩散反射型光电检测传感器结构

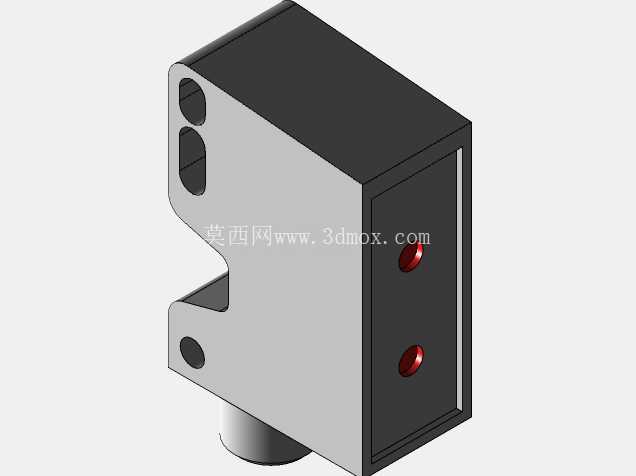

　　在自动化产线的物料到位检测、工位定位、工件存在性判断场景里，这类扩散型光电传感器是出镜率极高的检测元件，不需要额外搭配反射板，依靠被测物体自身对发射光的漫反射完成信号触发，安装布线的灵活度远高于对射式光电方案，在空间紧凑的装配工位、输送线侧边检测、小型机械手末端到位判断场景里适配性极强。从结构设计来看，这款传感器采用L型一体化壳体，主体分为两个功能区域，黑色的光学发射接收端面内嵌两颗光学透镜，分别负责红外检测光的发射与反射光接收，透镜做了内凹沉台设计，避免日常安装调试过程中硬物刮花光学镜面，同时减少环境杂散光直接射入接收端造成的信号误触发；银灰色的主体壳体是安装承载结构，侧面预留了两个长圆形安装孔，孔位做了沉头处理，适配M3规格的内六角安装螺丝，长圆孔的设计允许安装时在垂直方向做±2mm的位置微调，不需要反复扩孔就能完成检测光轴的对准，对于现场调试人员来说能省不少对位的时间。

　　壳体下端伸出的圆柱形尾段是线缆出线端，内部集成了信号处理电路板与发射接收元件的接线引脚，出线方向垂直于检测端面，在狭窄的设备缝隙里布线时不会和周边的钣金支架、气管产生干涉。从安装边界来看，这款传感器的整体宽度控制在15mm级别，厚度不到10mm，属于小体积的微型光电传感器，适合安装在空间局促的工装夹具侧面、3C产品装配线的小工位旁，不会占用过多的设备安装空间；检测端面的两个透镜中心距为8mm，对应的标准检测距离在30-100mm区间，针对不同反光率的被测物体，实际触发距离会有小幅波动，比如检测哑光黑色塑料件时触发距离会缩短到40mm左右，检测光亮金属表面时触发距离能达到120mm，选型时需要根据被测物的表面反光率预留足够的距离余量。

　　结构设计上壳体采用卡扣加超声焊接的密封方式，接缝处做了错位止口设计，能达到IP65级别的防护要求，日常生产环境里的切削液飞溅、粉尘飘落都不会侵入壳体内部损坏电路元件，在机加工工位的工件到位检测、包装线的包装盒计数场景里都能稳定工作。安装孔的位置设计也考虑了现场的安装习惯，两个安装孔的中心连线平行于检测光轴，安装时只需要将传感器端面朝向被测物，锁紧两颗螺丝就能完成初步固定，配合长圆孔的微调余量，不需要额外制作复杂的安装转接板，直接固定在标准铝型材的T型槽上就能使用。

　　传感器的输出端采用NPN/PNP兼容的出线设计，三根线分别对应电源正、电源负与信号输出，接线时不需要额外区分输出类型，能适配市面上绝大多数PLC的数字量输入端口，减少选型时的型号区分成本。从建模细节来看，壳体的所有棱角都做了R0.5的圆角处理，既避免了加工时的锐边割手问题，也符合工业产品的外观设计规范，光学透镜的红色透明材质做了半透光效果处理，和实际产品的工作指示灯透光效果一致，安装孔的沉头深度刚好容纳M3螺丝的头部，锁紧后螺丝头不会突出壳体表面，避免和周边运动部件产生刮擦。在实际设备设计选型时，这类传感器通常会搭配小型L型安装支架使用，支架厚度1.5mm，折弯后刚好托住传感器的壳体下端，进一步提升安装的稳固性，避免设备运行时的振动导致传感器位置偏移，出现检测漏信号的问题。
