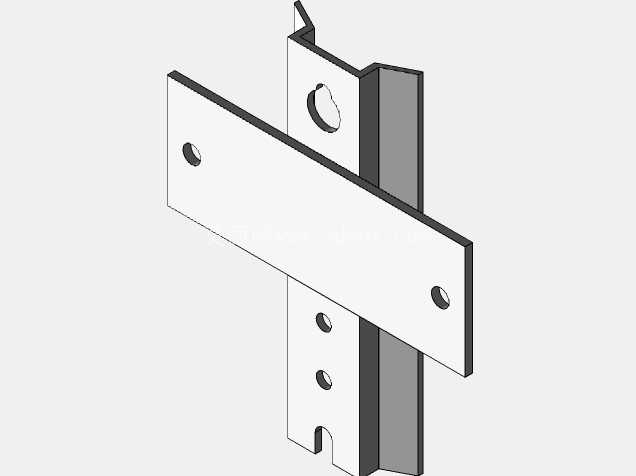

配电网10英尺横担安装组件结构设计

　　在10kV及以下电压等级的架空配电网架设作业中，横担是承担导线固定、绝缘子支撑、线路荷载传递的核心受力构件，本次设计的10英尺规格横担组件，主要适配城郊、农村区域的低压配电线路架设场景，可直接安装在环形混凝土电杆的指定高度位置，为三相四线制或单相供电线路提供稳定的支撑基准。从实际工况来看，这类横担长期暴露在户外环境中，需要承受导线自重、覆冰荷载、风偏作用力以及极端天气下的短时冲击荷载，因此在结构设计阶段，首先明确了构件的受力边界：横担主体采用等边角钢或矩形防腐木/复合材料型材作为主承载梁，长度严格匹配10英尺的安装跨距要求，两端预留的安装孔位可适配不同线径的绝缘子固定座，中间位置的抱箍连接组件采用双侧夹板式结构，通过U型螺栓与电杆外壁紧密贴合，避免横担在长期受力过程中出现偏转、滑移问题。

　　设计过程中没有采用冗余的加强结构，而是结合配电线路的实际荷载参数做了受力校核：横担主体的截面尺寸经过抗弯强度验算，可满足常规档距下的导线垂直荷载与水平风荷载组合受力要求，所有连接孔位均采用圆孔设计，避免长孔带来的安装间隙过大问题，连接夹板与横担主体的接触位置做了防滑齿面处理，螺栓紧固后可形成足够的静摩擦力，抵消线路运行过程中产生的扭转力矩。从安装边界来看，该横担组件适配的电杆锥度为常规配电杆的1:75标准锥度，抱箍的弧度可根据安装位置的电杆外径做适配调整，安装时无需在电杆上额外打孔，仅通过螺栓紧固即可完成固定，大幅降低了现场施工的作业强度，也避免了打孔对电杆结构强度造成的损伤。

　　组件附带的固定金具均做了热镀锌防腐处理，可适应户外多雨、高腐蚀区域的使用要求，横担主体如果采用木质型材则会做防腐浸渍处理，如果采用钢制型材则整体热镀锌，复合材料版本则直接具备抗紫外线、抗老化的特性，可根据不同区域的使用需求选择对应材质。在功能设计上，横担上预留的孔位不仅可以固定支柱绝缘子，还可根据线路架设需求加装避雷器固定座、引线固定夹、故障指示器安装位等附属构件，无需在现场额外钻孔加工，所有安装点位的间距均符合配电线路架设的相关规范要求，可保证导线之间的安全距离，避免相间短路风险。

　　从实际应用的角度出发，这类横担组件的设计没有追求复杂的结构，而是把可靠性放在第一位：所有连接部件均采用标准件，现场施工时如果出现螺栓、垫片损坏的情况，可直接用同规格的电力金具标准件替换，无需定制特殊配件；横担主体的平直度严格控制在规范允许范围内，安装后不会因为构件变形导致绝缘子倾斜，进而影响导线的弧垂精度；中间的连接抱箍采用双侧对称紧固结构，紧固过程中不会出现横担偏移的问题，单人即可完成安装定位作业，不需要额外的辅助支撑。在三维建模过程中，所有构件的配合间隙均按照实际安装公差设置，抱箍与横担主体的连接位置、绝缘子固定座的安装孔位都做了装配干涉检查，确保模型导出的工程图可直接用于生产加工，不需要二次调整尺寸。

　　针对配电网运维的实际需求，该横担组件的设计也考虑了后期检修的便利性：所有螺栓的紧固位置均朝向杆身外侧，运维人员登杆作业时可直接用扳手操作，不需要探身到横担下方作业；横担上的附属构件安装位预留了足够的操作空间，后期加装线路监测设备、防雷设备时不需要拆卸原有横担结构，直接通过预留孔位固定即可。在风荷载较大的沿海区域，该横担还可在两端加装防风拉线固定环，不需要额外焊接部件，进一步拓展了组件的适用场景。整体来看，这套横担组件的设计完全贴合配电线路施工的实际需求，没有多余的结构设计，所有尺寸、孔位、连接方式都经过实际工况验证，可直接用于批量生产或者现场施工参考。
