12kV配电系统瓷柱式支柱绝缘构件

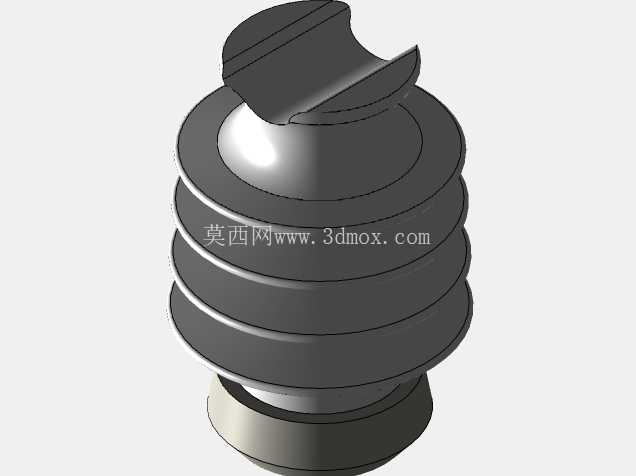

　　在10kV级城市配网、厂区高压供电回路、户外箱变配套构架中，这类瓷质支柱绝缘件是承担带电导体对地绝缘、机械支撑双重作用的核心基础部件，日常运行中既要耐受长期工频电压、短时雷电过电压的冲击，也要承载母线、隔离开关等上部构件的静载荷与风载、短路电动力带来的动载荷，其结构合理性直接影响配电回路的运行可靠性。从结构设计逻辑来看，该构件采用多伞裙的外轮廓造型，并非随意的曲面堆叠：每一层伞裙的伸出角度、相邻伞裙的间距都经过爬电距离核算，对应户外普通污秽等级的使用要求，雨天时伞裙边缘可形成截断的水流路径，避免连续水膜造成的沿面闪络，同时伞裙的倾斜角度兼顾了自清洁能力，积尘在雨水冲刷下可顺着伞裙斜面滑落，减少长期运行后的积污导电风险。

　　构件上部的弧形嵌合结构，是为了适配配套的母线固定金具或者隔离开关静触头座的安装接口，安装时无需额外加工过渡件，可直接通过紧固件将上部带电构件锁紧在绝缘件顶端，接触面的弧度匹配能减少安装应力集中，避免瓷件局部受额外弯矩产生暗伤。下部的圆柱形底座是安装固定端，设计时匹配标准的钢构安装横梁开孔尺寸，底座端面的平面度控制在合理公差范围内，安装时配合橡胶密封垫，既能保证固定后的垂直度，也能避免雨水顺着安装缝隙渗入固定螺栓造成锈蚀。

　　建模过程中，瓷件的壁厚过渡遵循等强度设计原则，从底座到顶端的壁厚逐步平缓变化，没有突变的直角结构，一方面符合陶瓷烧结工艺的成型要求，避免烧结过程中因壁厚差过大产生内应力开裂，另一方面也优化了电场分布，减少局部场强集中造成的电晕放电。实际选型应用时，需要注意该绝缘件的安装边界：底座安装孔的中心距、顶端嵌合面的弧度尺寸要和上部配套构件完全匹配，安装时紧固螺栓的扭矩要控制在瓷件允许的受力范围内，不能过度锁紧造成瓷件崩裂；同时伞裙的总爬电距离要适配安装现场的污秽等级，若处于化工区、沿海高盐雾区域，需要选择更大爬距的同类型产品，不能直接套用普通型构件。

　　这类绝缘件在三维建模时，重点要处理好伞裙曲面的顺滑过渡，相邻伞裙的衔接处不能出现尖锐棱边，否则不仅不符合实际产品的工艺特征，在做电场仿真分析时还会出现局部场强异常偏高的计算误差；底座与上部安装位的同轴度公差要在建模时明确标注，避免实际安装后上部带电构件出现偏斜，导致带电距离不足引发安全隐患。日常运维场景中，这类瓷柱绝缘件不需要额外的复杂维护，仅需在停电检修时清理伞裙表面的积污，检查瓷件表面有没有裂纹、放电烧蚀的痕迹，若出现伞裙破损、釉面脱落的情况必须及时更换，不能继续运行，否则缺陷位置会在电压作用下逐步发展，最终造成绝缘击穿引发接地故障。从结构受力角度看，该构件的重心落在底座中心轴线上，安装固定后能承受垂直方向的额定压力，以及垂直于轴线方向的额定弯曲负荷，满足户外配电装置在大风、短路冲击工况下的受力要求，不会出现绝缘件断裂、倾斜的问题。建模时还原的瓷件表面釉面质感，也对应实际产品的工艺特征，光滑的釉面不仅能提升自清洁能力，也能减少表面的孔隙率，降低潮气侵入瓷体内部造成绝缘性能下降的概率。
