模块化插孔式电源变压器结构设计

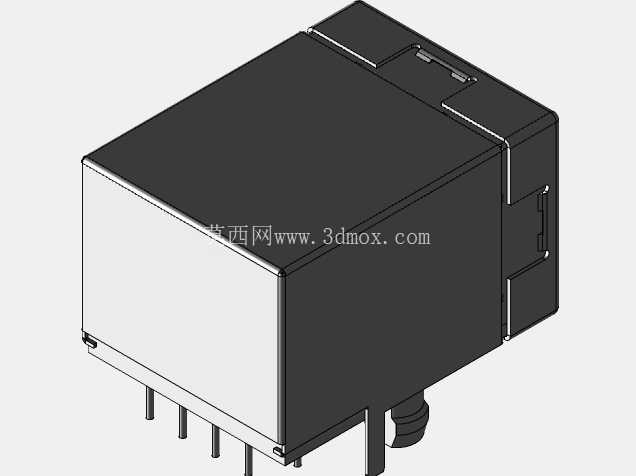

　　在工业控制板卡、通讯终端设备、小型消费类电子的电源回路设计中，这类带模块化插孔的电源变压器是板载电源转换环节的核心部件之一，主要承担交流电压幅值变换、初次级电气隔离的核心功能，为后级低压控制回路、信号处理回路提供符合安规要求的隔离供电，避免高压侧的浪涌、共模干扰直接串入低压信号侧影响设备运行稳定性。从结构设计角度看，该变压器采用塑壳全包封结构，外壳分为上下两个扣合的绝缘壳体，壳体边缘设计有卡扣式装配结构，无需额外螺丝固定即可完成磁芯与绕组的封装，既提升了装配效率，也能为内部的漆包线绕组、磁芯提供可靠的机械防护，避免生产装配过程中磕碰造成绕组绝缘破损、磁芯碎裂等问题。

　　引脚部分采用直插式设计，引脚间距严格匹配通用PCB板的孔位设计规范，安装时可直接插入PCB对应安装孔完成波峰焊焊接，引脚根部做了加粗应力释放设计，能承受焊接过程中的热应力以及后期设备运行中的振动拉扯，降低引脚脱焊、断裂的失效概率。侧面预留的模块化插孔结构并非冗余设计，实际应用中可搭配对应的跳线帽或者外接短路插件，实现不同输入电压档位的切换，比如同一台设备面向110V和220V不同市电区域销售时，无需更换变压器，仅通过插孔的跳线配置即可适配不同输入电压，大幅降低整机的物料备库种类。

　　设计过程中需要重点考量外形尺寸与安装边界的匹配：整体立方体结构的外壳棱角做了小尺寸倒角处理，避免PCB装配时棱角刮伤操作人员或者相邻线材；本体高度需要控制在板卡安装后的机箱内部空间限高范围内，避免与机箱盖板或者上层板卡产生干涉；底部引脚伸出壳体的长度需要兼顾PCB板厚与焊接工艺要求，过长会造成引脚焊接后残留过长需要额外剪脚工序，过短则容易出现焊锡浸润不足导致虚焊。磁芯部分采用高导磁率的硅钢片叠压结构，塑壳内部预留了磁芯的固定卡槽，装配时磁芯卡入卡槽后不会出现松动位移，绕组绕制完成后包裹绝缘玛拉胶带再装入塑壳，初次级绕组之间设置有绝缘隔离片，满足电气安规中对于爬电距离与电气间隙的要求。

　　在设备实际运行场景中，这类板载变压器通常长期处于带电工作状态，塑壳选用的是阻燃级ABS材料，即使绕组出现异常过热情况，外壳也不会出现明火燃烧，提升设备的安全性能。外壳侧面设计的细小卡扣结构除了固定上下壳体之外，还能在绕组灌封时起到定位作用，部分对防潮、抗震有更高要求的应用场景，会在壳体内灌注环氧树脂，卡扣可以避免灌封胶固化过程中壳体出现胀开变形。对于结构设计工程师而言，在进行板卡布局时，需要在变压器本体周边预留足够的散热空间，不要将发热量大的功率器件直接贴靠变压器壳体布置，避免长期高温加速绕组绝缘层老化；同时安装孔位的布局需要考虑变压器的重量，引脚数量与直径要能支撑本体重量，在有振动的应用场景下，还可以在变压器壳体与PCB之间增加点胶固定，进一步提升连接可靠性。这类变压器的插孔设计还可扩展附加功能，比如外接温度保险丝插件，当变压器温度超过阈值时直接切断输入回路，实现过热保护，无需在变压器内部额外集成保护元件，可根据不同客户的功能需求灵活配置，不用重新开模制作外壳，大幅缩短衍生型号的开发周期。
