基恩士CA-DC40E光源控制装置结构设计

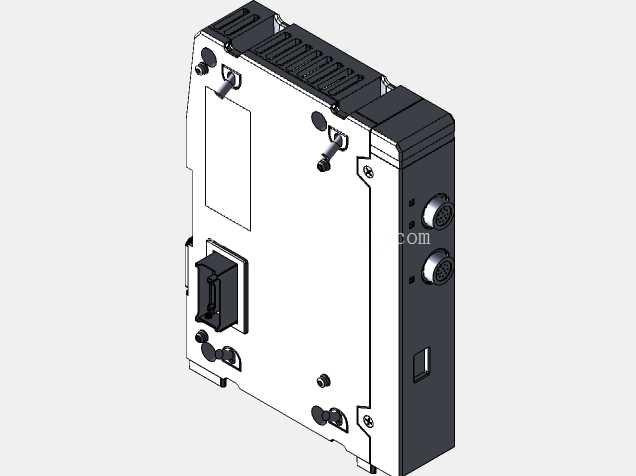

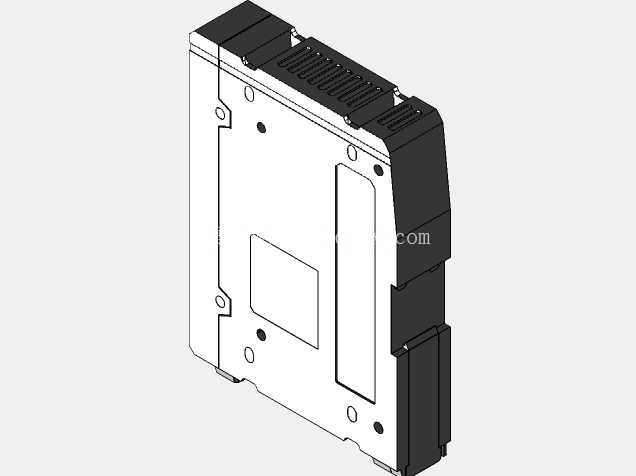

　　在机器视觉检测工位的布局中，光源控制器往往是容易被忽略但直接影响成像稳定性的核心部件，这款CA-DC40E光源装置的三维结构，完全贴合工业现场DIN导轨安装的通用规范，整体采用窄款模块化设计，宽度仅占标准导轨安装位的单格尺寸，在密集排布的电气柜内不会占用过多横向空间，相邻安装的断路器、继电器、PLC模块之间不会出现干涉问题。从结构细节来看，壳体采用上下扣合加侧边卡扣的装配方式，上盖预留了多道平行的散热格栅，对应内部功率驱动板的发热区域，无需额外加装散热风扇即可满足长时间满负载运行的散热需求，避免风扇积尘带来的维护隐患，适合在多尘、有轻微油污的车间环境下长期使用。

　　侧面的安装卡扣采用弹性卡接结构，安装时只需对准导轨按压即可完成固定，拆卸时用一字螺丝刀撬动卡扣锁舌即可快速取下，无需拆解周边其他电气元件，大幅降低现场维护的操作难度。前面板预留了状态指示灯的透光位与接线端子的安装槽，接线区域采用下沉式设计，端子接线完成后盖上防护盖板即可避免误触，同时防止车间内的金属碎屑落入接线端造成短路故障。从功能适配角度，这款装置主要为工业视觉系统的LED光源提供稳定的直流供电与亮度调节输出，可同时对接多路不同功率的环形光源、条形光源、同轴光源，输出参数可通过面板按键或外部触发信号进行调节，响应速度满足高速飞拍检测的触发要求，在3C电子零部件尺寸检测、汽车零部件外观缺陷筛查、包装印刷品质量校验等场景中，可稳定为视觉系统提供可控的光源供电支持。

　　建模过程中严格还原了实物的安装边界尺寸，壳体的所有圆角、卡扣的形变空间、散热孔的排布间距都与实物保持一致，导轨安装位的卡槽尺寸完全符合TS35标准导轨的参数要求，接线端子的插拔空间预留了常规冷压端子的操作余量，结构工程师在做电气柜三维布局时，可直接调用该模型进行排布，无需额外核对安装尺寸，避免出现现场安装时的空间干涉问题。壳体的材质选用阻燃级ABS工程塑料，表面做细磨砂处理，既可以避免车间光照下的反光干扰操作人员观察状态指示灯，也具备一定的耐刮擦性能，日常维护擦拭不会留下明显划痕。

　　内部的PCB安装柱采用与壳体一体注塑的结构，省去额外的铜柱固定件，减少装配工序的同时也提升了整体结构的抗震性能，在设备频繁启停、车间有轻微振动的工况下，内部电路板不会出现松动移位的问题。侧边的对接插槽可与同系列的扩展模块进行拼接，扩展更多的光源输出通道，拼接时模块之间通过侧边的定位柱实现精准对位，接插件对接到位后有明显的卡扣锁止反馈，不会因为振动出现接插件松脱的问题。在做设备三维布线设计时，该模型的接线口位置、线缆弯曲半径预留空间都做了精准还原，工程师可直接在装配体中完成线束的路径规划，统计线缆长度与接线端子的用量，减少现场布线的返工率。
