三相异步电机驱动用变频调速装置结构

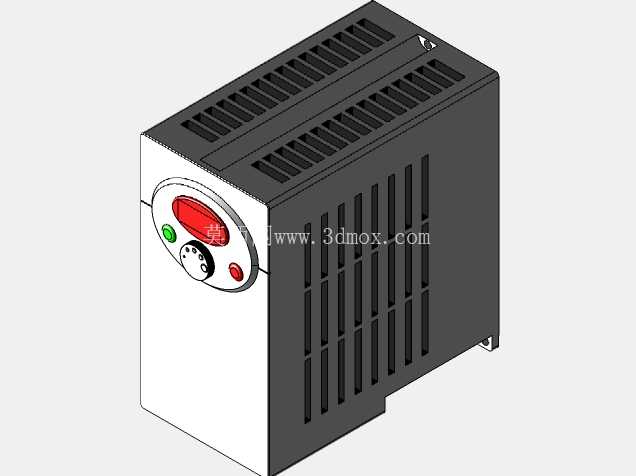

　　在工业产线的传动控制场景里，这类三相电机配套的变频驱动单元，是连接上位控制系统与执行端电机的核心电控部件，常见于输送线辊道驱动、小型机床主轴调速、风机水泵工况调节这类需要平滑改变电机转速的应用场景，替代传统的星三角启动、接触器调速方案，能减少电机启动时的电网冲击，同时根据负载实际需求调整输出转速，降低设备空载运行的能耗。从结构设计来看，这款装置采用导轨式安装的紧凑型壳体布局，整体为长方体塑壳结构，正面预留操作交互区域，集成了状态指示灯、调速旋钮与急停按键，操作人员无需打开电控柜柜门，就能直接完成设备启停、转速调整与状态查看，适配车间现场快速调试的需求。

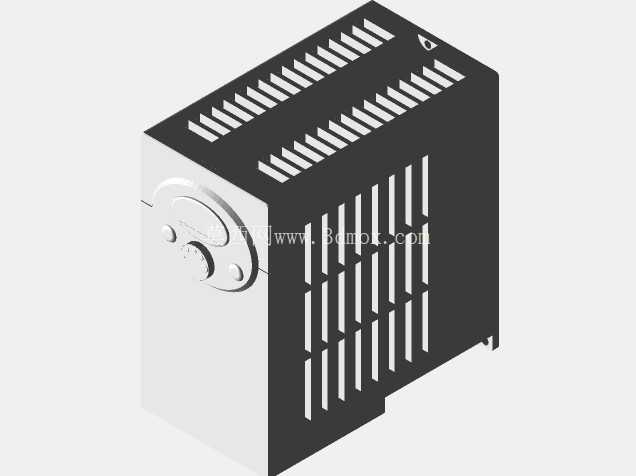

　　壳体侧面与顶部设计了阵列式通风散热槽，顺着内部功率模块的散热风道走向排布，能在设备持续带载运行时，将IGBT模块、整流桥等发热元件产生的热量通过自然对流带出壳体内部，避免高温导致的元件降额或故障，散热槽的开孔做了向内的折弯挡边，既能保证通风面积，又能防止车间内的金属碎屑、粉尘直接落入壳体内部造成电路短路，适配机加工、装配车间这类存在少量浮尘的工业环境。安装边界上，壳体底部预留了标准DIN导轨的卡扣结构，能直接卡装在电控柜内的35mm标准安装导轨上，不需要额外打孔固定，相邻安装的设备之间仅需预留10mm左右的散热间隙即可，整体宽度控制在单模位电控元件的尺寸区间，能充分利用电控柜内的导轨安装空间，减少柜体的整体尺寸需求。

　　接线区域隐藏在壳体下部的端子舱内，舱门做了卡扣式快拆设计，接线时无需拆解整个壳体，打开端子舱盖就能完成主回路电源、电机输出线、控制信号线的压接，端子排布按照强电、弱电分区布局，强电端子与弱电端子之间预留了绝缘隔离筋，避免强电回路的电磁干扰影响控制信号的传输稳定性。正面的操作面板做了内凹式设计，按键与旋钮的突出高度低于壳体正面的边框高度，即使在设备搬运、安装过程中发生磕碰，也不会直接撞击到操作元件造成损坏，红色的急停按键采用大尺寸蘑菇头设计，符合工业设备的安全操作规范，紧急情况下操作人员能快速按下切断输出。从建模逻辑来看，这款装置的三维结构完全按照实际工业产品的装配层级搭建，先拆分出上下壳体的卡扣配合结构，再依次排布内部的PCB安装柱、散热片固定位、端子安装槽，最后装配外部的操作元件与标识区域，所有配合面的公差预留都符合注塑件的生产工艺要求，壳体壁厚均匀控制在2.5mm左右，避免注塑生产时出现缩痕、翘曲等缺陷，安装卡扣的变形量设计在塑料材质的弹性形变范围内，保证装配时的卡扣连接强度，同时方便后期维护时的拆解。

　　在实际选型应用中，这类紧凑型变频驱动单元多用于功率在3kW以下的小型三相异步电机驱动，不需要额外配置外置的操作面板，自身集成的操作元件就能满足本地控制需求，也能通过端子外接远程控制信号，实现与PLC系统的联动控制，壳体的防护等级达到IP20，适配安装在封闭的电控柜内部，避免直接暴露在有水淋、大量粉尘的户外或恶劣工况环境中，设备的进出线方向都预留了对应的电缆密封接头安装位，接线完成后可以安装格兰头固定电缆，同时保证端子舱的防护性能。
