30瓦巴斯BUSS管状熔断器结构设计

　　在低压配电、工业控制板卡、小型电源模块的电路设计环节，过流保护器件的选型与结构适配是决定整套电路可靠性的核心细节之一，这款30瓦规格的管状熔断器，就是针对小功率供电回路的过流、短路防护需求完成的结构设计。从实际应用场景来看，这类熔断器常被布置在电源变压器次级输出端、工控板卡供电入口、小型家电电源进线位置，当回路中出现异常过流、负载短路故障时，熔丝会在毫秒级时间内熔断，切断供电回路，避免后端精密电子元件、绕组线圈因过流发热烧毁，把故障影响范围控制在最小区间。

　　从结构设计思路来看，这款熔断器采用经典的圆柱管状封装，整体外壳选用绝缘耐温的电木材质作为主体，两端采用金属压合端帽实现电极引出，端帽表面做镀镍防锈处理，既保证和电路插座、接线端子的接触导电性，也能在长期使用过程中避免氧化锈蚀导致的接触电阻升高问题。端帽表面印刷的BUSS、FUSE标识采用凹印填漆工艺，在长期高温工作环境下不会出现标识脱落、模糊的问题，方便后期运维人员快速识别器件规格与类型。内部熔丝采用低熔点合金材质，根据30瓦的额定功率参数匹配对应的熔丝线径与熔断阈值，熔丝周围填充石英砂灭弧介质，当熔丝熔断产生电弧时，石英砂可以快速冷却电弧、吸收电弧能量，避免电弧持续燃烧导致的外壳炸裂、拉弧短路问题，提升器件分断过程的安全性。

　　从安装适配的边界尺寸来看，这款管状熔断器的外径、长度完全匹配行业通用的管状保险丝座安装尺寸，不需要额外定制安装座，可以直接适配市面上绝大多数标准面板安装保险丝座、PCB焊接式保险丝夹，在设备升级、旧件替换场景下可以直接完成适配，不需要修改原有安装结构。端帽的公差控制在±0.1mm范围内，既不会因为尺寸过松导致安装后接触不良、出现打火问题，也不会因为尺寸过紧导致安装时插拔困难、甚至损坏保险丝座的夹持弹片。外壳的绝缘耐压等级满足低压电器的相关安全要求，在额定工作电压下不会出现外壳击穿、漏电的问题，适配常规交流、直流低压供电回路的使用需求。

　　在实际选型适配过程中，这类熔断器的结构设计需要兼顾几个核心工程要点：首先是熔丝的熔断特性匹配，30瓦规格对应的额定电流参数需要和后端负载的正常工作电流匹配，既要保证正常负载启动、短时电流波动时不会出现误熔断，也要保证故障过流时可以快速动作切断回路；其次是外壳的耐温性能，熔断器在长期通过额定电流时会产生一定的温升，外壳材质需要在最高工作温度下保持结构强度，不会出现软化、变形的问题；最后是安装的通用性，采用行业通用的外形尺寸可以大幅降低器件的采购、替换成本，不需要为特定型号单独储备备件，也方便现场运维人员快速完成故障件更换。

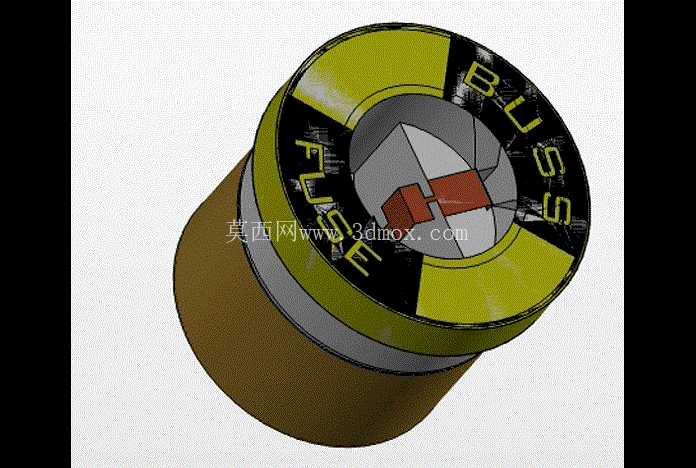

　　从三维建模的细节还原度来看，这个模型完整复现了熔断器的外部结构特征，包括端帽的标识印刷、外壳的材质质感、内部熔丝的布置结构，既可以用于电路装配环节的干涉检查，确认保险丝座和周边元件的安装间隙是否满足安全距离要求，也可以用于产品说明书、运维手册的配图制作，还可以作为教学演示模型，帮助初学者理解熔断器的内部结构与工作原理。在进行整机结构布局时，把这个模型导入装配文件后，可以直接模拟实际安装状态，检查保险丝座周围是否预留了足够的插拔操作空间，避免后期生产装配、现场运维时出现操作空间不足、无法更换保险丝的问题。
